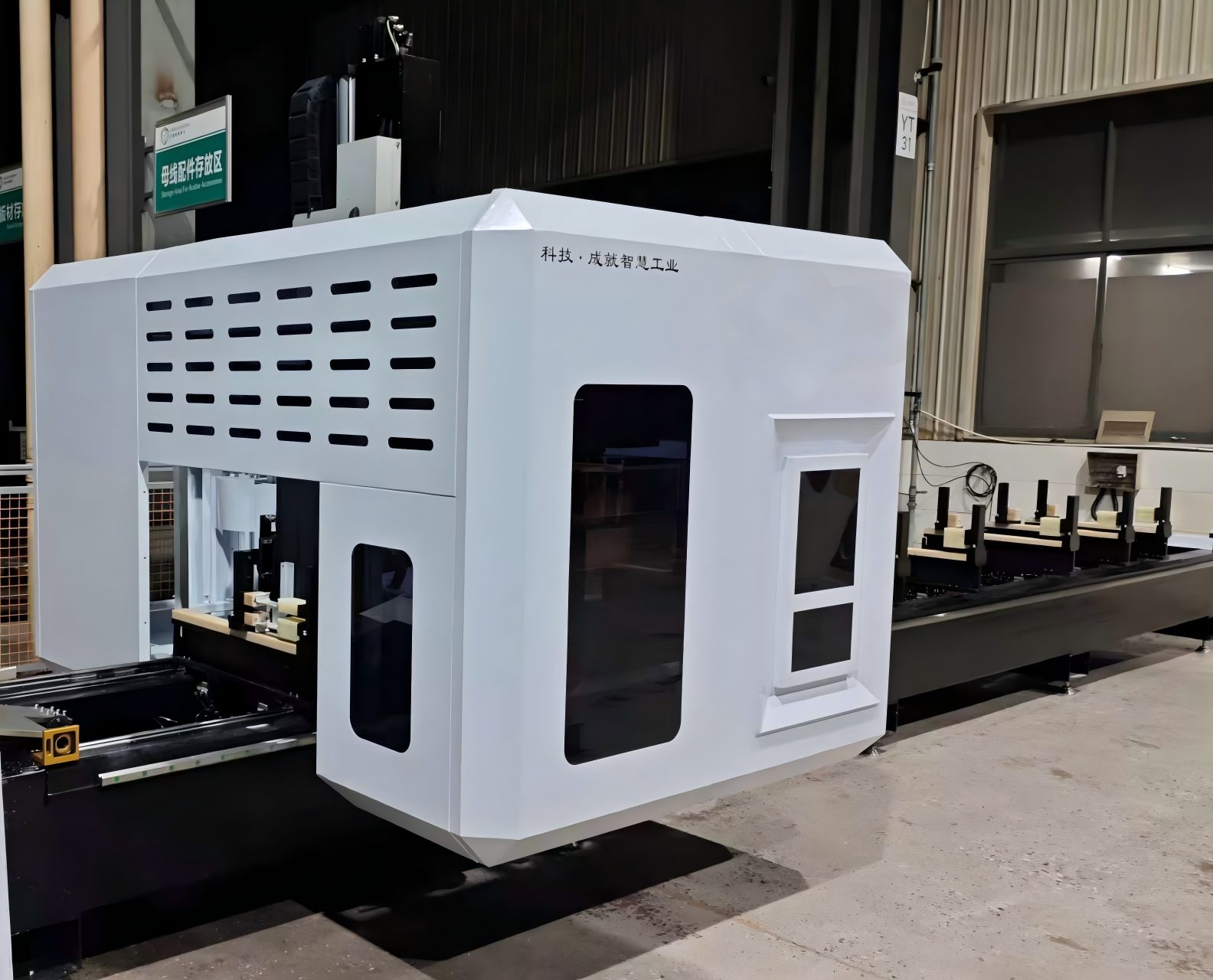

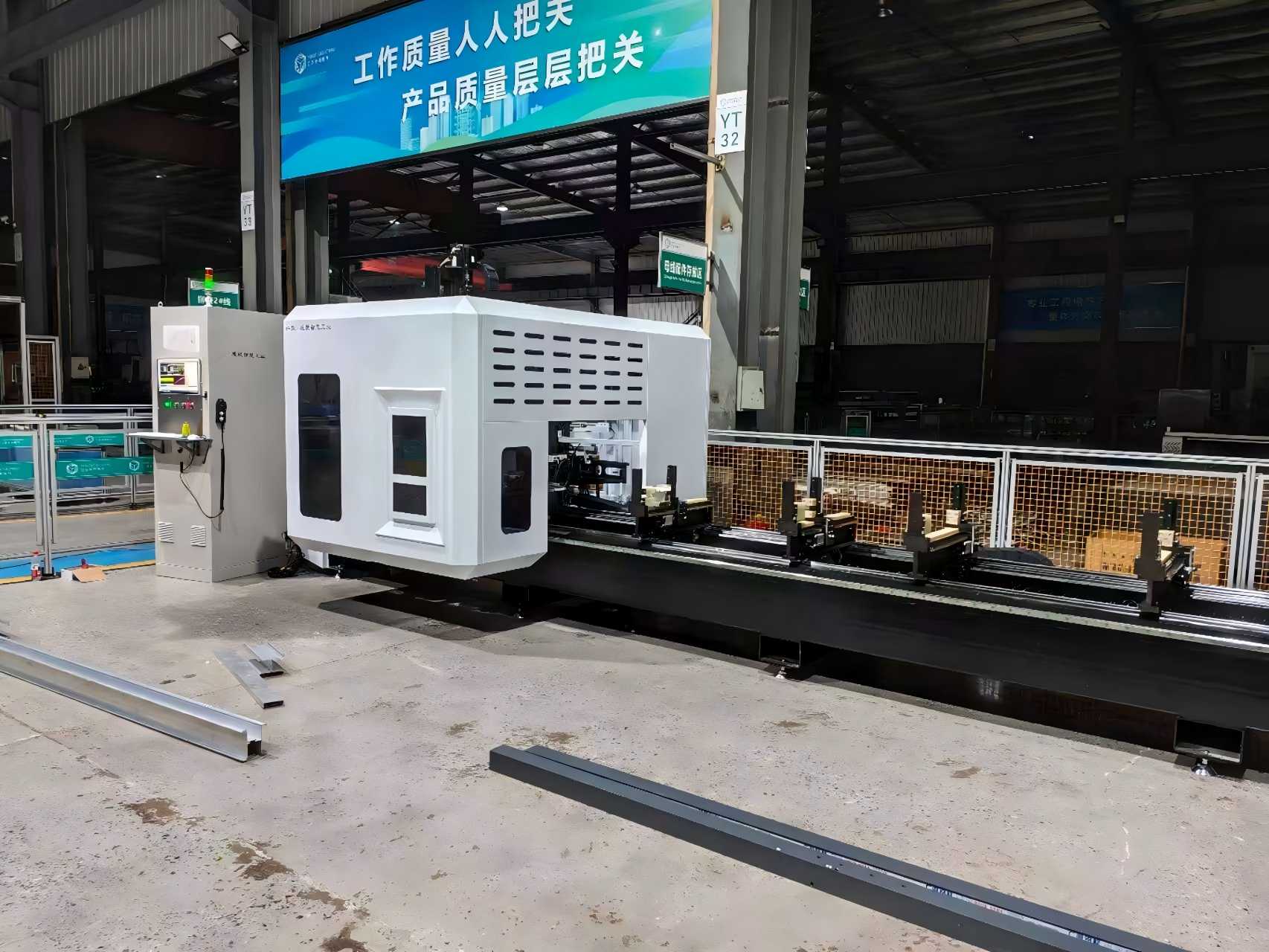

पडदा वॉल फॅब्रिकेशनसाठी हाय-स्पीड 5-ॲक्सिस गॅन्ट्री मशीनिंग सेंटर

आमचे उच्च-कठोरता 5-ॲक्सिस गॅन्ट्री मशीनिंग सेंटर हे वास्तुशास्त्रीय पडदा भिंत आणि दर्शनी भागाच्या उद्योगासाठी उद्देशाने तयार केलेले आहे. ±0.05mm पोझिशनिंग अचूकतेसह मोठ्या स्वरूपातील ॲल्युमिनियम प्रोफाइल, युनिटाइज्ड पडदा वॉल पॅनेल आणि जटिल भूमितींच्या मशीनिंगमध्ये हे उत्कृष्ट आहे. हाय-स्पीड मिलिंग, ड्रिलिंग, टॅपिंग आणि कटिंगसाठी डिझाइन केलेले, ते उत्कृष्ट पृष्ठभागाची गुणवत्ता सुनिश्चित करताना फॅब्रिकेशन कार्यक्षमतेत लक्षणीय सुधारणा करते. CE सर्वसमावेशक विक्री-पश्चात समर्थनासह प्रमाणित.

प्रमुख वैशिष्ट्ये

• 5-अक्ष एकाचवेळी मशीनिंग – जटिल दर्शनी भूमिती आणि 3D आराखड्यासाठी आदर्श.

  हेवी-ड्यूटी गॅन्ट्री स्ट्रक्चर - उच्च कडकपणा आणि दीर्घकालीन अचूकतेसाठी उत्कृष्ट कंपन डॅम्पिंग.

  लार्ज फॉरमॅट मशीनिंग एरिया - मोठ्या आकाराच्या पडद्याच्या भिंतीचे पॅनेल, म्युलियन्स आणि ट्रान्समला सपोर्ट करते.

  हाय-स्पीड स्पिंडल - ॲल्युमिनियम आणि स्टील प्रोफाइल मशीनिंगसाठी ऑप्टिमाइझ केलेले.

  ऑटोमॅटिक टूल चेंजर (ATC) - डाउनटाइम कमी करते आणि उत्पादकता सुधारते.

  वापरकर्ता-अनुकूल CNC प्रणाली - मुख्य प्रवाहातील CAD/CAM सॉफ्टवेअरशी सुसंगत.

  सानुकूल करण्यायोग्य कॉन्फिगरेशन - जागतिक कंत्राटदारांसाठी OEM/ODM उपाय उपलब्ध आहेत.




तांत्रिक तपशील

हे कसे कार्य करते

CAD / CAM इनपुट

पडदा भिंत पॅनेल किंवा ॲल्युमिनियम प्रोफाइल प्रथम CAD (LogiKal, SchüCal, SolidWorks, इ.) मध्ये मॉडेल केले जाते.

CAM सॉफ्टवेअर 3D मॉडेलला टूलपॅथ आणि जी-कोडमध्ये रूपांतरित करते, ज्यामध्ये कटिंग अँगल, फीड रेट, स्पिंडल स्पीड आणि टूल बदलाचा क्रम समाविष्ट आहे.

2. वर्कपीस क्लॅम्प करा

सीएनसी-नियंत्रित हलविण्यायोग्य क्लॅम्प्स वापरून मशीनच्या बेडवर लांब ॲल्युमिनियम / स्टीलच्या पडद्याच्या भिंतीचे प्रोफाइल किंवा मोठे दर्शनी पटल निश्चित केले जातात.

टक्कर टाळण्यासाठी आणि भाग विकृत न करता धरण्यासाठी क्लॅम्प्स स्वयं-स्थिती ठेवतात.

3. गॅन्ट्री संरचना X / Y मध्ये हलते

मशीन ब्रिज-प्रकार गॅन्ट्री वापरते:

X-axis = गॅन्ट्री प्रोफाइल/पॅनेलच्या लांबीच्या बाजूने फिरते

Y-axis = मशीनिंग हेड रुंदी ओलांडून फिरते

Z-axis = स्पिंडल वर/खाली हलते

हे मोठ्या आकाराच्या पडद्याच्या भिंतींच्या भागांसाठी एक मोठे, खुले कार्य क्षेत्र देते.

4. दोन रोटरी अक्ष स्पिंडलला तिरपा करतात

X/Y/Z व्यतिरिक्त, मशीनमध्ये आहे:

A-अक्ष = X भोवती झुका

C-axis = Z भोवती फिरवा

(किंवा B/C हेड डिझाइनवर अवलंबून)

त्यामुळे स्पिंडल कंपाऊंड मिटर्स, कोनातील ड्रेनेज होल, थ्रीडी दर्शनी आकृतिबंध आणि बाजूची वैशिष्ट्ये भाग न लावता कापू शकते.

5. 5-अक्ष एकाचवेळी कटिंग

CNC कंट्रोलर रेखीय + रोटरी अक्ष एकत्र चालवतो.

साधन पृष्ठभागाच्या सर्वोत्तम कोनात राहते → नितळ फिनिश, कमी बडबड, री-फिक्स्चरिंग नाही.

एका सेटअपमध्ये ठराविक ऑपरेशन्स:

दळणे समाप्त करा

ड्रिलिंग / टॅपिंग

ग्रूव्हिंग

मीटर कटिंग

ब्लेड कापताना पाहिले

जटिल दर्शनी भागांसाठी 3D समोच्च मिलिंग

6. स्वयंचलित साधन बदलणे

साधने मॅगझिनमध्ये संग्रहित केली जातात (ड्रिल्स, एंड मिल्स, टॅप्स, सॉ ब्लेड).

एटीसी प्रोग्राम दरम्यान टूल्स आपोआप बदलते, त्यामुळे ऑपरेटरच्या हस्तक्षेपाशिवाय एक पडदा वॉल प्रोफाइल पूर्णपणे मशिन केले जाऊ शकते.

7. प्रक्रियेत तपासणी आणि आउटपुट

प्रोब/एनकोडर स्थिती आणि साधन स्थिती तपासतात.

CNC रिअल टाइममध्ये विचलनाची भरपाई करते.

परिणाम: अचूक छिद्रे, खोबणी आणि गुंतागुंतीच्या कोनांसह एक तयार पडदा भिंत म्युलियन, ट्रान्सम किंवा दर्शनी पटल — असेंब्लीसाठी तयार.

मुख्य अर्जाची व्याप्ती

साठी ठराविक अनुप्रयोग5-पडदा भिंतीसाठी अक्ष गॅन्ट्री मशीनिंग केंद्रसमाविष्ट करा:

1. उंच इमारतींचे युनिटाइज्ड ॲल्युमिनियम पडदे वॉल फ्रेम
2. लपलेली फ्रेम आणि उघडी-फ्रेम काचेच्या दर्शनी भागाचे एक्सट्रूजन
3. पडद्याच्या भिंतीच्या कोपऱ्यातील सांधे आणि विशेष आकाराचे दर्शनी भाग प्रोफाइल
4. सनरूम, स्कायलाइट आणि मोठ्या ॲल्युमिनियम खिडकी आणि दरवाजा प्रोफाइल
5. पॉइंट-समर्थित काचेच्या पडद्याची भिंत ॲल्युमिनियम समर्थन कंस
6. औद्योगिक ॲल्युमिनियम दर्शनी भाग आणि सजावटीच्या स्टील भिंत प्रोफाइल
7. एरोस्पेस लाइटवेट ॲल्युमिनियम प्रोफाइल (क्रॉस-इंडस्ट्री सुसंगत)

योग्य कच्चा माल: 6063 ॲल्युमिनियम मिश्र धातु, पोकळ एक्सट्रूझन्स, सॉलिड ॲल्युमिनियम, पातळ-भिंत स्टील, पीव्हीसी आर्किटेक्चरल प्रोफाइल.

अनुप्रयोग परिस्थिती

एकीकृत पडदा भिंत उत्पादन

आर्किटेक्चरल दर्शनी पटल

ॲल्युमिनियम मुलियन्स आणि ट्रान्सम्स

जटिल पडदा भिंत भूमिती

काचेचा पडदा वॉल ग्रूव्ह मशीनिंग

स्टीलचा पडदा वॉल स्ट्रक्चरल फ्रेम्स
