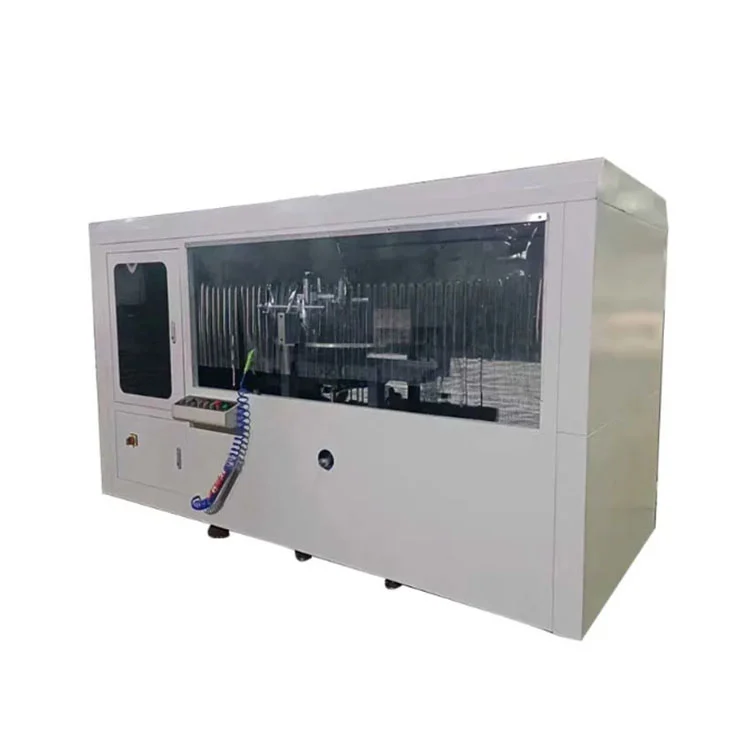

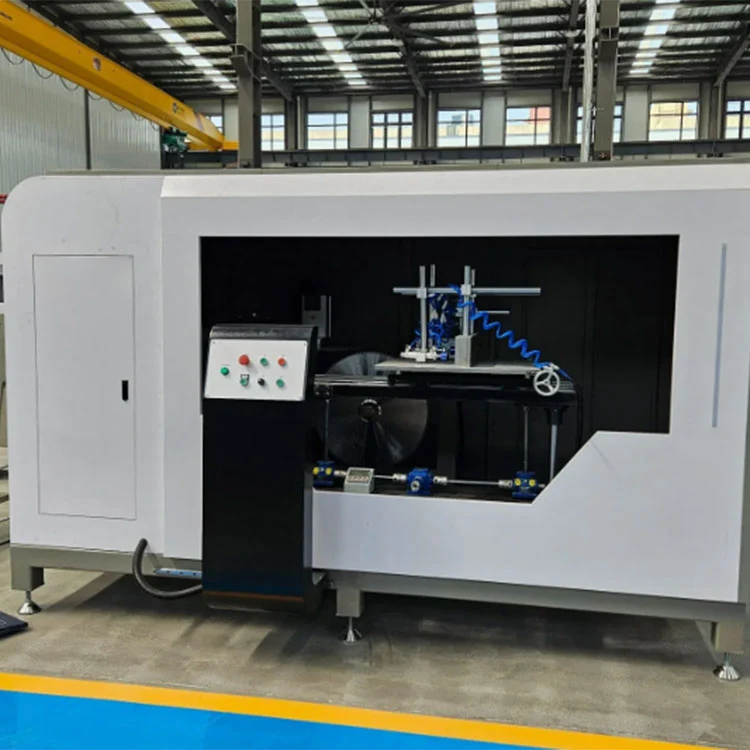

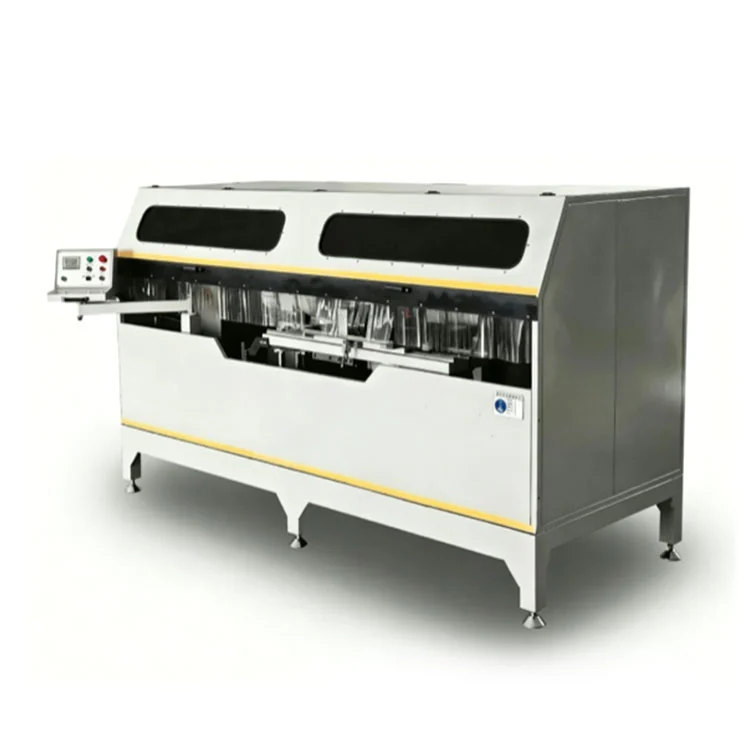

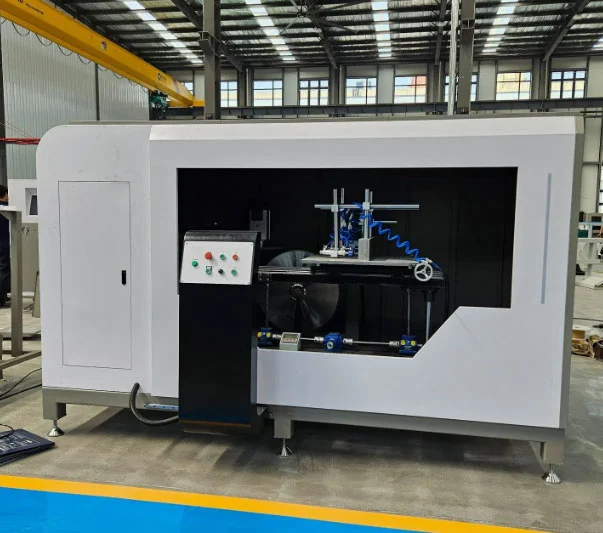

हेवी ड्युटी कर्टन वॉल नॉचिंग सॉ

हे ड्युअल-ब्लेड सीएनसी नॉचिंग सॉ ॲल्युमिनियमच्या पडद्याच्या भिंतींच्या प्रोफाइल, म्युलियन्स, ट्रान्सम्स आणि आर्किटेक्चरल एक्सट्रूजनमध्ये खाच, खोबणी आणि कंपाऊंड कोन कापण्यासाठी तयार केले आहे. दोन 2.2 kW मोटर्स 2800 rpm वर Φ550 mm कार्बाइड सॉ ब्लेडची जोडी चालवतात, प्रत्येक ब्लेड डिजिटल रीडआउट नियंत्रणाखाली ±45° स्विंग करतात. हायड्रो-न्यूमॅटिक फीडिंग सिस्टीम ब्लेड सेटला 0-3 मीटर/मिनिटाच्या समायोज्य गतीने वाढवते आणि वायवीय क्लॅम्प्स वर्कपीसला उभ्या आणि क्षैतिज दिशांनी सुरक्षित करतात. वेल्डेड स्टील आणि कास्ट आयर्न फ्रेम सतत कटिंग लोड अंतर्गत स्थिरता राखण्यासाठी कंपन वृद्धत्व उपचार घेते.

हेवी ड्युटी कर्टन वॉल नॉचिंग सॉ

वैशिष्ट्ये

मशीन फ्रेम

दहेवी ड्युटी कर्टन वॉल नॉचिंग सॉजाड-भिंतीच्या वेल्डेड स्टील स्ट्रक्चर आणि कास्ट आयर्न बीमसह बांधले आहे. मशीनिंगपूर्वी असेंब्ली कंपन-वृद्ध असते, ही प्रक्रिया अंतर्गत ताण कमी करण्यासाठी आणि कालांतराने विकृत होण्याची शक्यता कमी करण्याच्या उद्देशाने असते. कटिंग लोड अंतर्गत परिणामी स्थिरता विस्तारित उत्पादन चालवताना सातत्यपूर्ण नॉच भूमिती राखण्यास मदत करते.

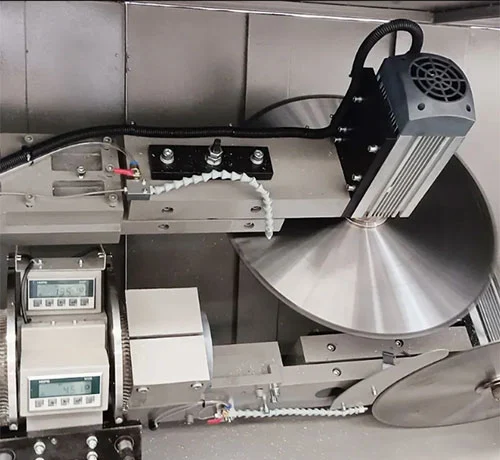

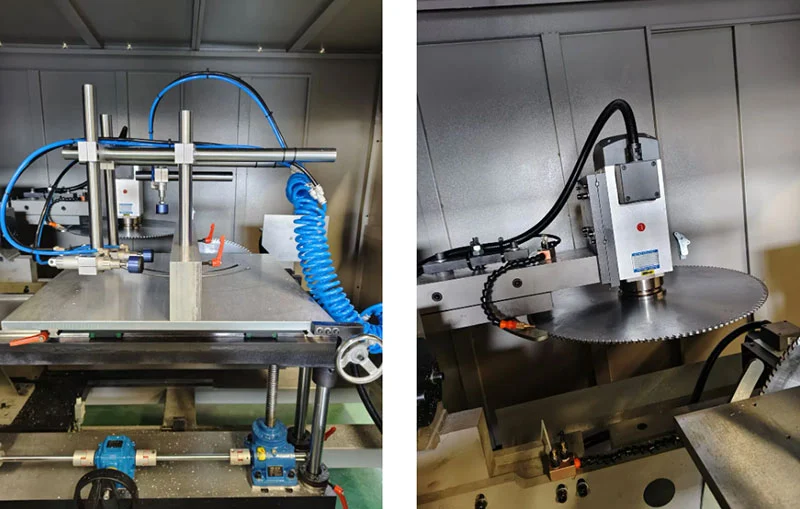

ड्युअल सॉ ब्लेड्स

दोन Φ550 mm कार्बाइड-टिप्ड ब्लेड, प्रत्येक 2800 rpm वर 2.2 kW मोटरने चालवलेले, कटिंग क्रिया प्रदान करतात. टूलिंग न बदलता पडद्याच्या भिंतींच्या प्रोफाइलवर नॉचिंग आणि कंपाऊंड अँगल कट सक्षम करून, दोन्ही ब्लेड ±45° वर स्विंग केले जाऊ शकतात. ॲल्युमिनियम कटिंगसाठी ब्लेडचा व्यास आणि दातांची भूमिती निवडली जाते, ज्याला विशेषत: दुय्यम पॉलिशिंगची आवश्यकता नसते.

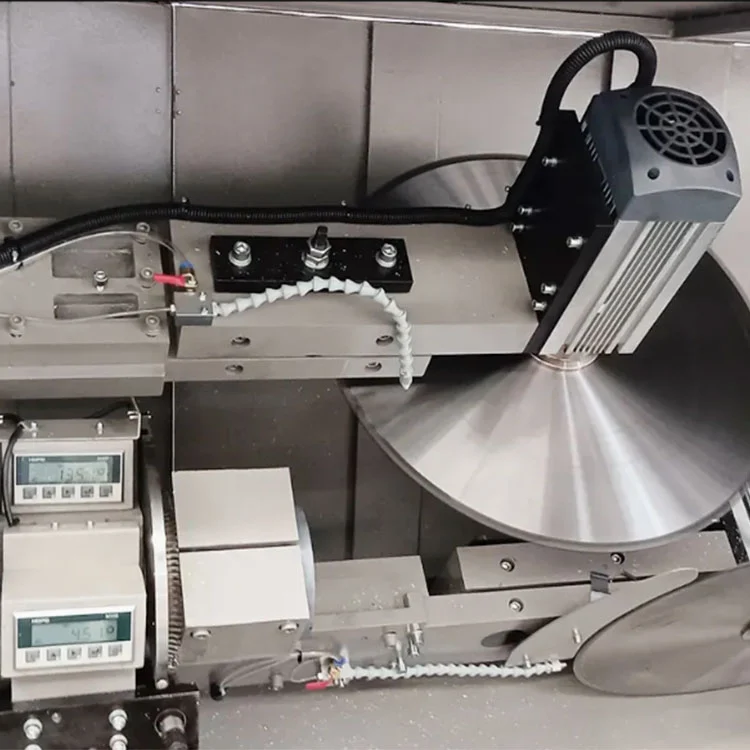

डिजिटल प्रदर्शन नियंत्रण

चुंबकीय स्केल डिजिटल रीडआउट रिअल टाइममध्ये कटिंग अँगल आणि वर्कटेबलची उंची दर्शवते. स्थिती अचूकता ±0.1 मिमी वर निर्दिष्ट केली आहे. ऑपरेटर डिजिटल डिस्प्ले वापरून इच्छित कोन सेट करतो आणि ब्लेड पोझिशन्स त्यानुसार समायोजित केले जातात, उत्पादन बॅचमध्ये पुनरावृत्ती करण्यायोग्य सेटअपसाठी संदर्भ प्रदान करतात.

वायवीय क्लॅम्पिंग

0.5-0.8 MPa हवेच्या दाबाने पुरवलेले उभ्या आणि क्षैतिज वायवीय फिक्स्चर, कटिंग सायकल दरम्यान ॲल्युमिनियम प्रोफाइल धरून ठेवा. पृष्ठभागावर चिन्हांकित न करता वर्कपीस सुरक्षित करण्यासाठी क्लॅम्पिंग फोर्स वितरीत केले जाते. क्लॅम्पिंग आणि रिलीझ मशीनच्या सायकल क्रमाद्वारे नियंत्रित केले जातात.

हायड्रो-न्यूमॅटिक फीडिंग

ब्लेड फीड 0-3 m/min च्या समायोज्य गती श्रेणीसह हायड्रो-न्यूमॅटिक प्रणाली वापरते. नियंत्रित फीड रेट प्रोफाइल विकृत होणे आणि ब्लेडचे बंधन टाळण्यास मदत करते, विशेषत: जाड किंवा मोठ्या क्रॉस-सेक्शनच्या पडद्याच्या भिंतीच्या बाहेर काढताना.

सुरक्षा आणि पर्यावरण संरक्षण

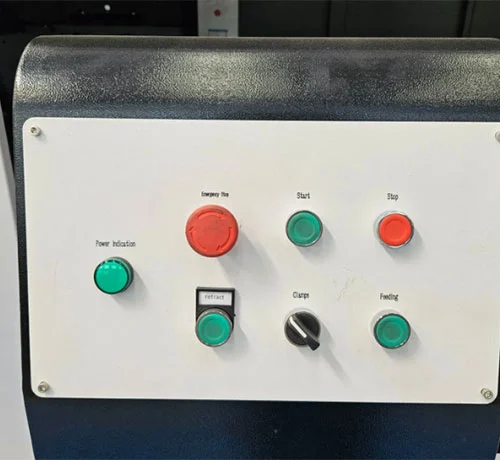

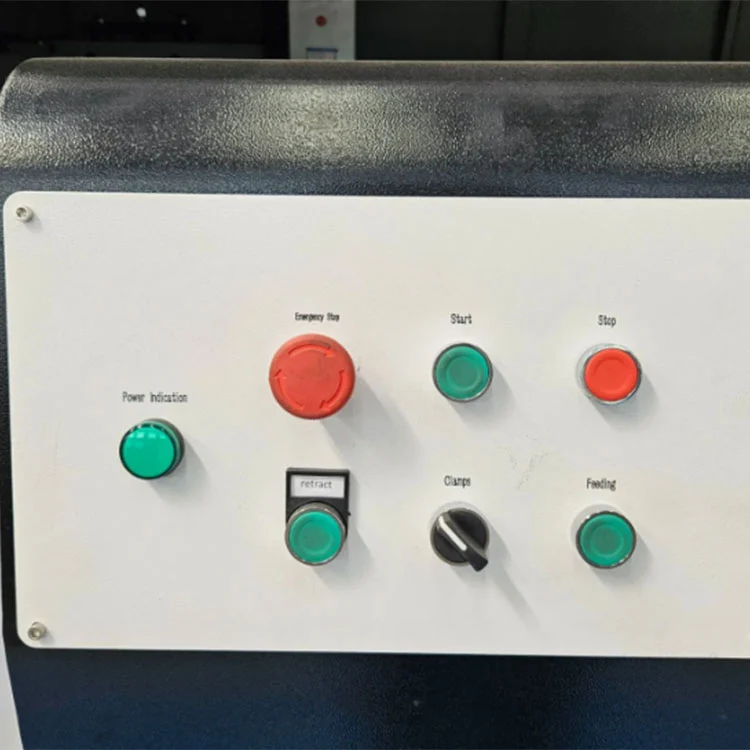

कटिंग झोनभोवती पारदर्शक फलक असलेले पूर्ण-कव्हरेज सुरक्षा संलग्नक आहे. आपत्कालीन स्टॉप बटण, ओव्हरलोड संरक्षण आणि टक्करविरोधी सेन्सर समाविष्ट आहेत. बिल्ट-इन मिस्ट कूलिंग सिस्टम उष्णता आणि धूळ कमी करते, तत्काळ कार्य क्षेत्र स्वच्छ ठेवते आणि मानक कार्यशाळेच्या सुरक्षा आवश्यकता पूर्ण करते.

हे कसे कार्य करते

1. ऑपरेटर वर्कटेबलवर ॲल्युमिनियम प्रोफाइल ठेवतो आणि वायवीय क्लॅम्प सक्रिय करतो, जे वर्कपीसला उभ्या आणि आडव्या दोन्ही दिशांनी सुरक्षित करतात.
2. चुंबकीय स्केल डिजिटल डिस्प्ले वापरून इच्छित कटिंग अँगल सेट केला जातो आणि ड्युअल सॉ ब्लेड त्यानुसार ±45° श्रेणीमध्ये स्थित असतात.
3. हायड्रो-न्युमॅटिक फीड सिस्टीम एका नियंत्रित दराने (0-3 मी/मिनिट) प्रोफाइलमध्ये फिरणाऱ्या ब्लेडला पुढे करते, एकाच पासमध्ये खाच, खोबणी किंवा कंपाऊंड कोन कापते.
4. सीएनसी सिस्टीम सीएडी ग्राफिक इंपोर्ट आणि ग्राफिक प्रोग्रामिंगला सपोर्ट करते, ज्यामुळे ऑपरेटर्सना नॉच पॅटर्न, होल पोझिशन्स आणि स्लॉट डायमेन्शन थेट डिझाईन फाइल्समधून परिभाषित करता येतात.
5. तीन-अक्ष पूर्ण सर्वो मोटर कॉन्फिगरेशन (रॅक आणि पिनियन आणि बॉल स्क्रूद्वारे चालविलेले X, Y, Z अक्ष) एका क्लॅम्पिंगमध्ये ड्रिलिंग, मिलिंग ग्रूव्ह, गोल छिद्र, विशेष-आकाराचे छिद्र, की होल आणि काउंटरसिंकसाठी खरे तीन-अक्ष जोडणे सक्षम करते.
6. पर्यायी तीन-बाजूचे फ्लिप वर्कटेबल प्रोफाईलला तीन चेहऱ्यांवर पुनर्स्थित न करता मशीन बनवण्याची परवानगी देते, जटिल ॲल्युमिनियम एक्सट्रूझन्ससाठी प्रक्रिया कार्यक्षमता सुधारते.
7. कटिंग सायकल पूर्ण झाल्यानंतर, ब्लेड मागे घेतात, क्लॅम्प्स सोडतात आणि मशीन केलेले प्रोफाइल काढून टाकले जाते.

उत्पादक आणि हमी

शेंडॉन्ग लेबुलंग प्रिसिजन मशिनरी कं, लि., एलबीएल मशीन म्हणून कार्यरत, 1996 पासून त्यांच्या जिनान, चीन कारखान्यात ॲल्युमिनियम प्रक्रिया उपकरणे तयार करत आहेत.हेवी ड्युटी कर्टन वॉल नॉचिंग सॉसीई आणि आयएसओ प्रमाणपत्रासह फॅक्टरी-थेट पुरवले जाते. मुख्य संरचनेवर 12-महिन्याची वॉरंटी लागू होते. दूरस्थ तांत्रिक समर्थन, ऑपरेशन प्रशिक्षण व्हिडिओ आणि इंग्रजी मॅन्युअल समाविष्ट केले आहे. ऑन-साइट प्रशिक्षण आणि कमिशनिंगची व्यवस्था अतिरिक्त खर्चात केली जाऊ शकते. सॉ ब्लेड, वायवीय सील आणि मार्गदर्शक घटक यांसारखे सुटे भाग पाठवण्यासाठी साठवले जातात.

वारंवार विचारले जाणारे प्रश्न

Q1: हे मशीन किती प्रोफाइल आकारावर प्रक्रिया करू शकते?

उ: मानक मॉडेल 300×250 मिमी पर्यंत प्रोफाइल हाताळते ज्याची कमाल कटिंग खोली 175 मिमी असते. 350×300 मिमी पर्यंतच्या मोठ्या विभागांसाठी सानुकूल कॉन्फिगरेशन विनंतीवर उपलब्ध आहेत.

Q2: ते ±45° व्यतिरिक्त कोन कापू शकते?

A: मानक मॉडेल दोन्ही बाजूंनी ±45° च्या आत अनियंत्रित कोन कटिंगला समर्थन देते. पर्यायी CNC आवृत्ती अधिक जटिल प्रोफाइल भूमितींसाठी श्रेणी ±90° पर्यंत वाढवते.

Q3: प्रक्रिया अचूकता काय आहे?

A: सातत्यपूर्ण ऑपरेटिंग परिस्थितीत ±0.05 मिमीच्या पुनरावृत्ती स्थिती अचूकतेसह, स्थिती अचूकता ±0.1 मिमी वर निर्दिष्ट केली जाते.

Q4: तुम्ही विक्रीनंतरची सेवा आणि प्रशिक्षण देता का?

A: विनामूल्य ऑनलाइन ऑपरेशन प्रशिक्षण आणि दूरस्थ तांत्रिक सहाय्य प्रदान केले जाते. ऑन-साइट प्रशिक्षण आणि स्थापना स्वतंत्रपणे व्यवस्था केली जाऊ शकते. 12-महिन्यांची वॉरंटी लागू होते, आजीवन तांत्रिक सहाय्य उपलब्ध आहे.

Q5: मशीन मोठ्या प्रमाणात उत्पादनासाठी योग्य आहे का?

उ: ड्युअल-ब्लेड सिंक्रोनस कटिंग, वायवीय क्लॅम्पिंग आणि नियंत्रित फीड सिस्टीम पडदा वॉल फॅब्रिकेशन सुविधांमध्ये सतत उत्पादनासाठी डिझाइन केले आहे. कारखान्याची मासिक उत्पादन क्षमता अंदाजे 50 संच आहे.
