800mm CNC पडदा वॉल एंड मिलिंग मशीन

शेंडॉन्ग लेबुलंग प्रिसिजन मशिनरी कं, लि., एलबीएल मशीन ब्रँड अंतर्गत कार्यरत, 1996 पासून चीनमधील जिनान फॅक्टरीमध्ये ॲल्युमिनियम प्रक्रिया उपकरणे तयार करत आहे. हे 3-अक्ष सर्वो सीएनसी एंड मिलर ॲल्युमिनियमच्या पडद्याची भिंत आणि दर्शनी प्रोफाइल, दरवाजा आणि खिडकीच्या चौकटी आणि बाह्य आवरणांवर प्रक्रिया करते. यात 800 मिमी X-अक्ष प्रवास, 0° ते 90° पर्यंत स्वयंचलित स्पिंडल रोटेशन, हेवी-ड्यूटी कास्ट आयर्न बेस आणि बॅच उत्पादनासाठी मल्टी-प्रोफाइल क्लॅम्पिंग वैशिष्ट्ये आहेत. वापरकर्ता-अनुकूल HMI सह SYNTEC औद्योगिक CNC प्रणाली द्रुत सेटअपसाठी USB CAD आयात आणि प्री-लोड केलेल्या प्रोफाइल लायब्ररींना समर्थन देते.

• 800 मिमी एक्स-अक्ष प्रवास:द800mm CNC पडदा वॉल एंड मिलिंग मशीनX अक्षासह 800 मिमी कार्यरत लांबी प्रदान करते, मोठ्या पडद्याची भिंत आणि दर्शनी प्रोफाइल एकाच सेटअपमध्ये सामावून घेतात.
• 3-अक्ष सीएनसी सर्वो नियंत्रण:X, Y, आणि Z अक्ष सर्वो मोटर्सद्वारे अचूक बॉल स्क्रूशी जोडल्या जातात. पोझिशनिंग अचूकता ±0.02 मिमी वर निर्दिष्ट केली आहे, उत्पादन बॅचमध्ये सातत्यपूर्ण टेनन आणि ग्रूव्ह परिमाणांना समर्थन देते.
• हेवी-ड्यूटी कास्ट आयर्न बेस:मशिन बेड कास्ट आयर्न आहे, ज्याची रचना हाय-स्पीड मिलिंग दरम्यान कंपन आणि स्थिरता राखण्यासाठी केली आहे. हे गुळगुळीत, बुर-फ्री एंड फेस आणि दीर्घ टूल लाइफमध्ये योगदान देते.
• स्वयंचलित 0° ते 90° स्पिंडल रोटेशन:मिलिंग स्पिंडल 0° (क्षैतिज) ते 90° (उभ्या) प्रोग्राम नियंत्रणाखाली फिरू शकते. वर्कपीस किंवा टूलिंगचे मॅन्युअल पुनर्स्थित न करता क्षैतिज आणि उभ्या प्रोफाइलचे टोक एका क्लॅम्पिंगमध्ये मशीन केले जाऊ शकतात.
• मल्टी-प्रोफाइल क्लॅम्पिंग:क्लॅम्पिंग फिक्स्चर एकाच वेळी 3 ते 5 प्रोफाइल सुरक्षित करू शकते, ज्यामुळे एकाच चक्रात समान एंड-मिलिंग ऑपरेशन्सची बॅच प्रक्रिया होऊ शकते.
• SYNTEC औद्योगिक CNC प्रणाली:कंट्रोल युनिटमध्ये कलर एचएमआय, सीएडी फाइल इंपोर्टसाठी यूएसबी पोर्ट आणि सामान्य टेनॉन आणि नॉच भूमितीसह प्री-लोडेड प्रोफाइल लायब्ररी समाविष्ट आहेत. ऑपरेटर प्रोग्राम निवडतात, प्रोफाइल लोड करतात आणि जी-कोड न लिहिता सायकल सुरू करतात.

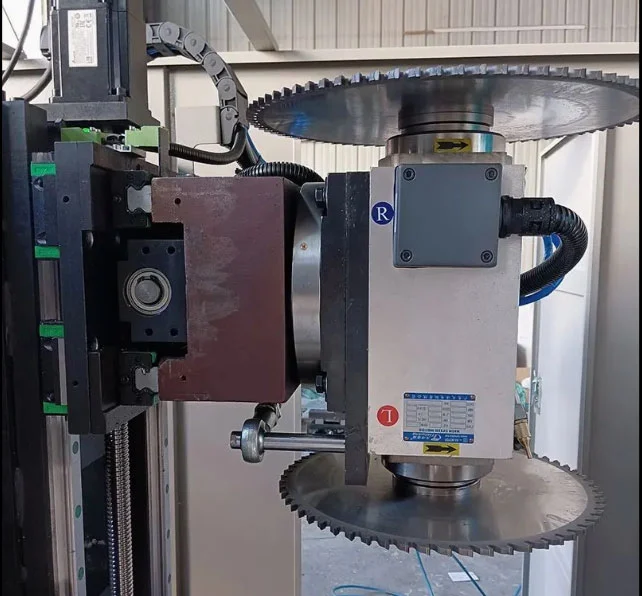

800mm CNC पडदा वॉल एंड मिलिंग मशीन

हे कसे कार्य करते

द800mm CNC पडदा वॉल एंड मिलिंग मशीनवायवीय क्लॅम्पिंग फिक्स्चरमध्ये पाच ॲल्युमिनियम प्रोफाइल लोड करणाऱ्या ऑपरेटरसह चालते. SYNTEC कंट्रोलरकडून मशीनिंग प्रोग्राम निवडल्यानंतर — एकतर प्री-लोड केलेल्या लायब्ररीतून किंवा CAD-इम्पोर्ट केलेल्या फाइलमधून — सायकल सुरू होते. सर्वो-चालित X, Y, आणि Z अक्ष पहिल्या प्रोफाइलच्या शेवटी मिलिंग कटर ठेवतात. स्पिंडल वर्कपीस न लावता क्षैतिज आणि उभ्या दोन्ही पृष्ठभागांवर मशीनवर 0° आणि 90° दरम्यान आपोआप फिरू शकते. 2800 rpm वर चालणारा Φ350 mm कार्बाइड मिलिंग कटर टेनन्स, खाच आणि खोबणी तयार करण्यासाठी सामग्री काढून टाकतो. कमाल टेनॉन खोली 100 मिमी आहे, आणि कमाल प्रोफाइल क्रॉस-सेक्शन 330 मिमी रुंद बाय 180 मिमी उंच आहे. एका टोकाला प्रोग्राम केलेला क्रम पूर्ण केल्यानंतर, अक्ष पुढील वर्कपीसवर बदलतात. बॅचमधील सर्व प्रोफाइल पूर्ण झाल्यावर, क्लॅम्प्स सोडले जातात आणि ऑपरेटर मशीन केलेले भाग काढून टाकतो.

मुख्य घटक

• कास्ट लोह मशीन बेड:रेखीय मार्गदर्शक रेल आणि फिरत्या अक्षांसाठी एक कठोर, कंपन-डॅम्पिंग फाउंडेशन प्रदान करते. कास्टिंगचे वस्तुमान हेवी मिलिंग पास दरम्यान कटिंग स्थिरता राखण्यास मदत करते.
• सर्वो मोटर्स आणि बॉल स्क्रू (X/Y/Z):अचूक-ग्राउंड बॉल स्क्रूसह एसी सर्वो ड्राईव्ह ±0.02 मिमी पोझिशनिंग अचूकता 800 मिमी X-अक्ष प्रवास, 330 मिमी रुंदी क्षमता आणि 180 मिमी उंची क्षमता प्रदान करतात.

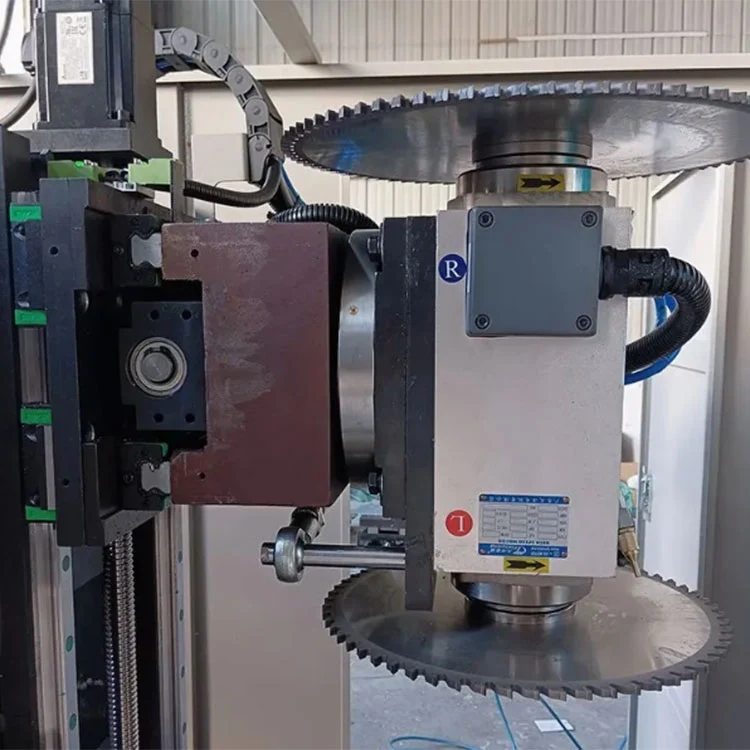

• फिरवत स्पिंडल असेंब्ली:3 kW ची मोटर Φ350 mm मिलिंग कटर 2800 rpm वर चालवते. स्पिंडल हाऊसिंग क्षैतिज आणि अनुलंब मिलिंग दरम्यान स्वयंचलित स्विचिंगसाठी सर्वो नियंत्रणाखाली 0° ते 90° पर्यंत फिरते.

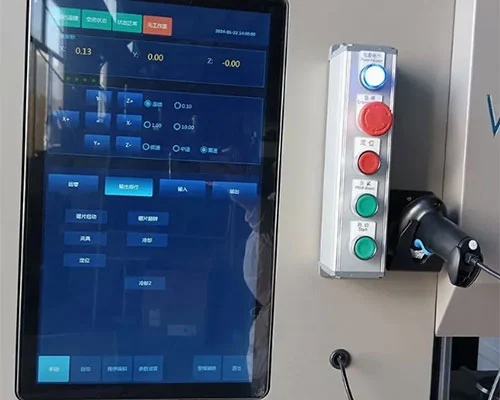

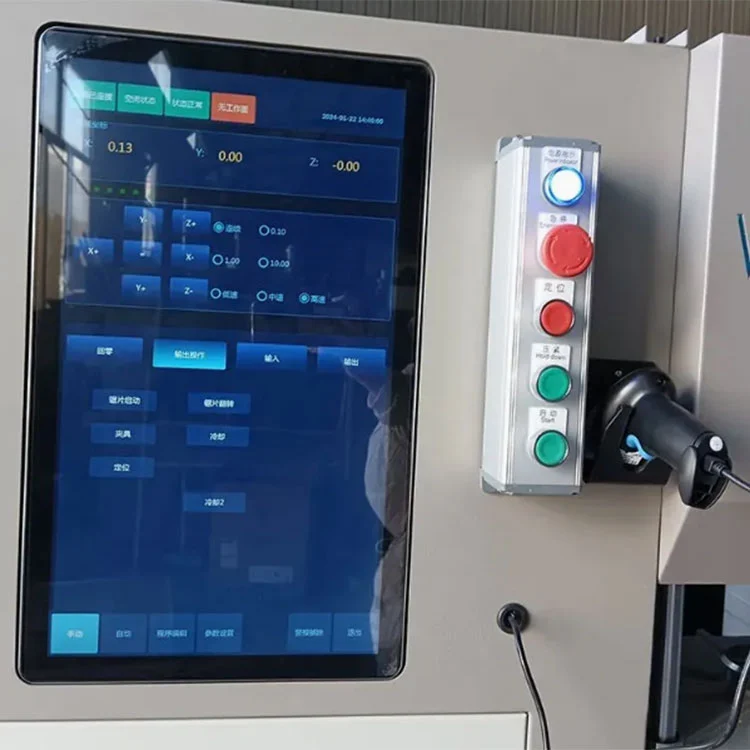

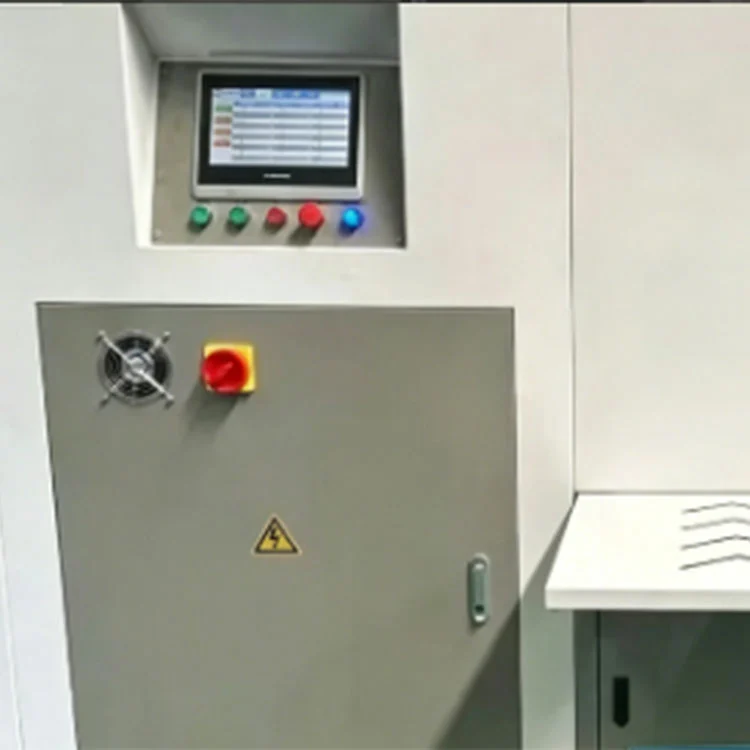

• SYNTEC CNC नियंत्रक:कलर टचस्क्रीन HMI सह औद्योगिक दर्जाची CNC प्रणाली. प्रोफाइल लायब्ररी संग्रहित करते, USB द्वारे CAD रेखाचित्रे आयात करते आणि अक्ष गती, स्पिंडल रोटेशन आणि क्लॅम्पिंग अनुक्रम व्यवस्थापित करते.

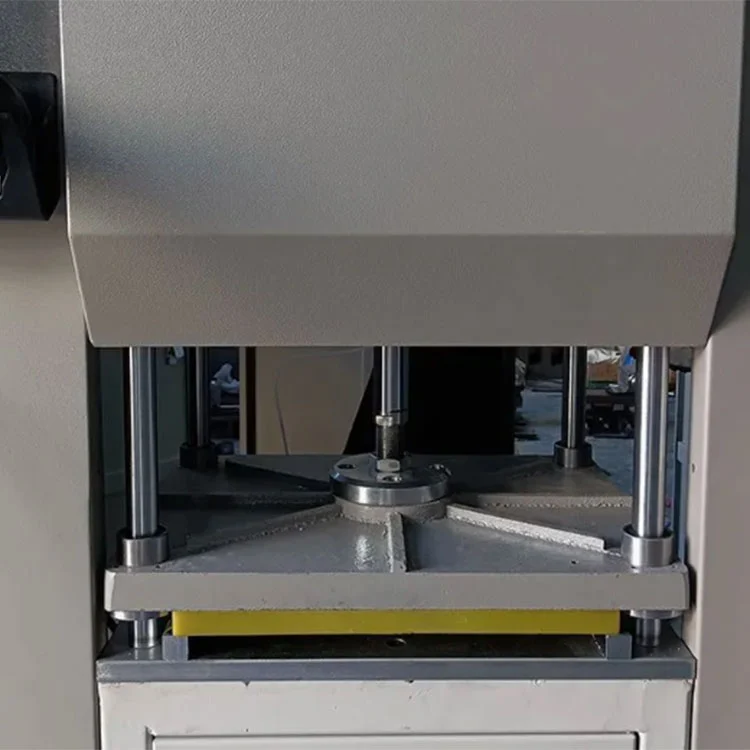

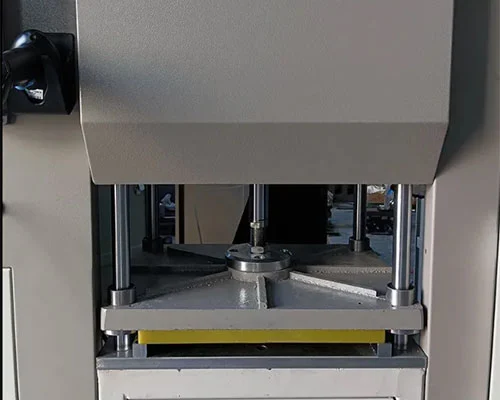

• वायवीय मल्टी-प्रोफाइल क्लॅम्प:एकाच वेळी 3 ते 5 प्रोफाइल धारण करते. क्लॅम्पिंग फोर्स 0.5 आणि 0.8 एमपीए दरम्यान सेट केलेल्या हवेच्या दाब पुरवठ्याद्वारे नियंत्रित केले जाते. वेगवेगळ्या प्रोफाइल क्रॉस-सेक्शनसाठी जबड्याचे इन्सर्ट बदलले जाऊ शकतात.
• सुरक्षा संलग्नक:ऑपरेशन दरम्यान गार्ड मिलिंग झोन कव्हर करतात. आपत्कालीन स्टॉप सर्किट सक्रिय केल्यावर सर्व अक्ष आणि स्पिंडल रोटेशन थांबवते.

अर्ज

द800mm CNC पडदा वॉल एंड मिलिंग मशीनयासाठी वापरले जाते:

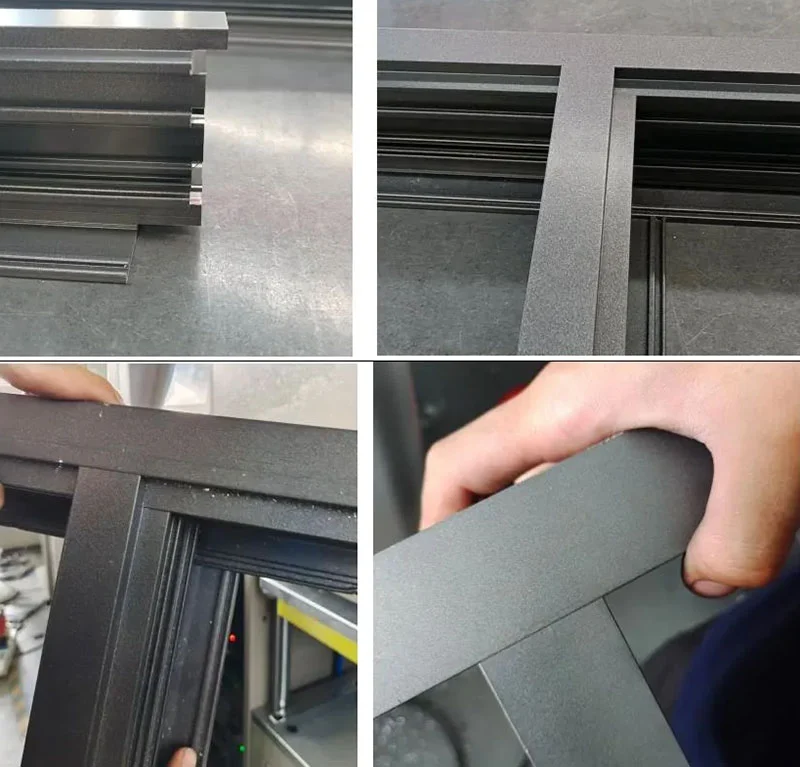

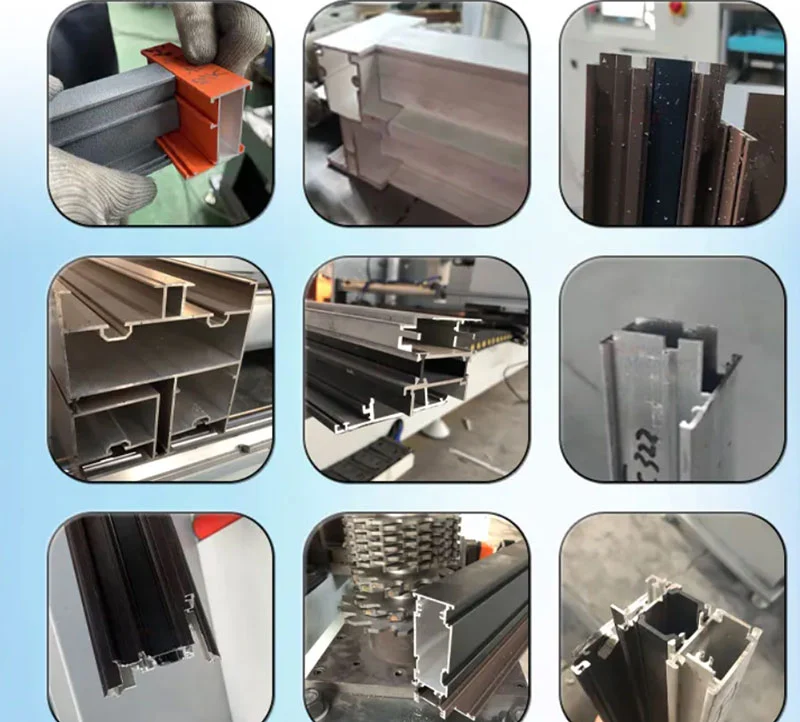

• ॲल्युमिनियम पडदा भिंत आणि दर्शनी प्रोफाइल एंड मिलिंग.
• दार आणि खिडकी फ्रेम मुलियन आणि ट्रान्सम टेनॉन प्रक्रिया.
• आर्किटेक्चरल ॲल्युमिनियम प्रोफाइल नॉचिंग आणि ग्रूव्ह कटिंग.

पॅकेजिंग आणि शिपिंग

1. ओलावापासून संरक्षण करण्यासाठी मशीनचे संपूर्ण फिल्म रॅपिंग.
2. सर्व कोपऱ्यांवर आणि बाहेर पडलेल्या भागांवर टक्करविरोधी किनार पॅडिंग.
3. सुरक्षित वाहतुकीसाठी फ्युमिगेशन-फ्री प्लायवुड क्रेट आणि स्टील स्ट्रॅपिंगसह पॅलेट.

उत्पादक आणि हमी

• स्थापित निर्माता:Shandong Lebulang Precision Machinery Co., Ltd. 1996 पासून चीनमधील जिनान येथे ॲल्युमिनियम आणि PVC प्रक्रिया उपकरणे तयार करत आहे.800mm CNC पडदा वॉल एंड मिलिंग मशीनCE आणि ISO 9001 प्रमाणपत्रासह फॅक्टरी-थेट पुरवले जाते.
• हमी आणि समर्थन:एक वर्षाची वॉरंटी मॅन्युफॅक्चरिंग दोषांविरूद्ध मुख्य संरचना कव्हर करते. रिमोट तांत्रिक समर्थन, ऑपरेशन व्हिडिओ आणि इंग्रजी मॅन्युअल कोणत्याही अतिरिक्त शुल्काशिवाय प्रदान केले जातात.
• सुटे भाग:मिलिंग कटर, क्लॅम्प जबडे आणि सील यासारख्या सामान्यपणे बदललेल्या वस्तूंचा साठा केला जातो आणि नियमित मालवाहतुकीसह पाठविला जाऊ शकतो.
• सानुकूलन:OEM आणि ODM कॉन्फिगरेशन स्वीकारले जातात. व्होल्टेज, एक्स-अक्ष प्रवास आणि स्पिंडल तपशील ग्राहकांच्या गरजेनुसार तयार केले जाऊ शकतात.

वारंवार विचारले जाणारे प्रश्न

Q1: हे मशीन कोणत्या प्रोफाइलवर प्रक्रिया करू शकते?

A: हे ॲल्युमिनियम पडदे वॉल प्रोफाइल, दर्शनी भाग एक्सट्रूझन्स आणि दरवाजा आणि खिडकीच्या फ्रेम विभागांसाठी डिझाइन केलेले आहे. जास्तीत जास्त प्रोसेसिंग क्रॉस-सेक्शन 330 मिमी रुंद बाय 180 मिमी उंच आहे, ज्याची टेनॉन खोली 100 मिमी पर्यंत आहे.

Q2: स्वयंचलित स्पिंडल रोटेशन कसे कार्य करते?

A: सर्वो नियंत्रणाखाली स्पिंडल 0° (क्षैतिज) ते 90° (उभ्या) पर्यंत फिरते. हे मशीनला क्षैतिज आणि उभ्या प्रोफाइलच्या दोन्ही टोकांना एकाच क्लॅम्पिंगमध्ये मिलू देते ऑपरेटरला वर्कपीस पुनर्स्थित करण्याची किंवा मॅन्युअली टूलिंग बदलण्याची आवश्यकता नसताना.

Q3: एकाच वेळी किती प्रोफाइल मशीन केले जाऊ शकतात?

A: वायवीय क्लॅम्पिंग फिक्स्चर प्रोफाइल क्रॉस-सेक्शनवर अवलंबून, एकाच वेळी 3 ते 5 प्रोफाइल धारण करू शकते. सर्व क्लॅम्प केलेले प्रोफाइल एकाच चक्रात मशीन केलेले आहेत.

Q4: प्रोग्रामिंग कठीण आहे का?

A: SYNTEC कंट्रोलरमध्ये सामान्य टेनॉन आणि नॉच भूमितीसह पूर्व-लोड केलेल्या प्रोफाइल लायब्ररींचा समावेश होतो. CAD फाइल्स USB द्वारे देखील आयात केल्या जाऊ शकतात. ऑपरेटर टचस्क्रीनवरून प्रोग्राम निवडतात आणि सायकल सुरू करतात. इंग्रजी मॅन्युअल आणि ऑपरेशन व्हिडिओ प्रदान केले आहेत.

Q5: विविध देशांसाठी वीज पुरवठा सानुकूलित केला जाऊ शकतो?

उ: होय. मानक कॉन्फिगरेशन 380V/50Hz थ्री-फेज पॉवर वापरते. स्थानिक विद्युत मानकांशी जुळण्यासाठी ऑर्डरच्या वेळी इतर व्होल्टेज आणि फ्रिक्वेन्सी निर्दिष्ट केल्या जाऊ शकतात.
