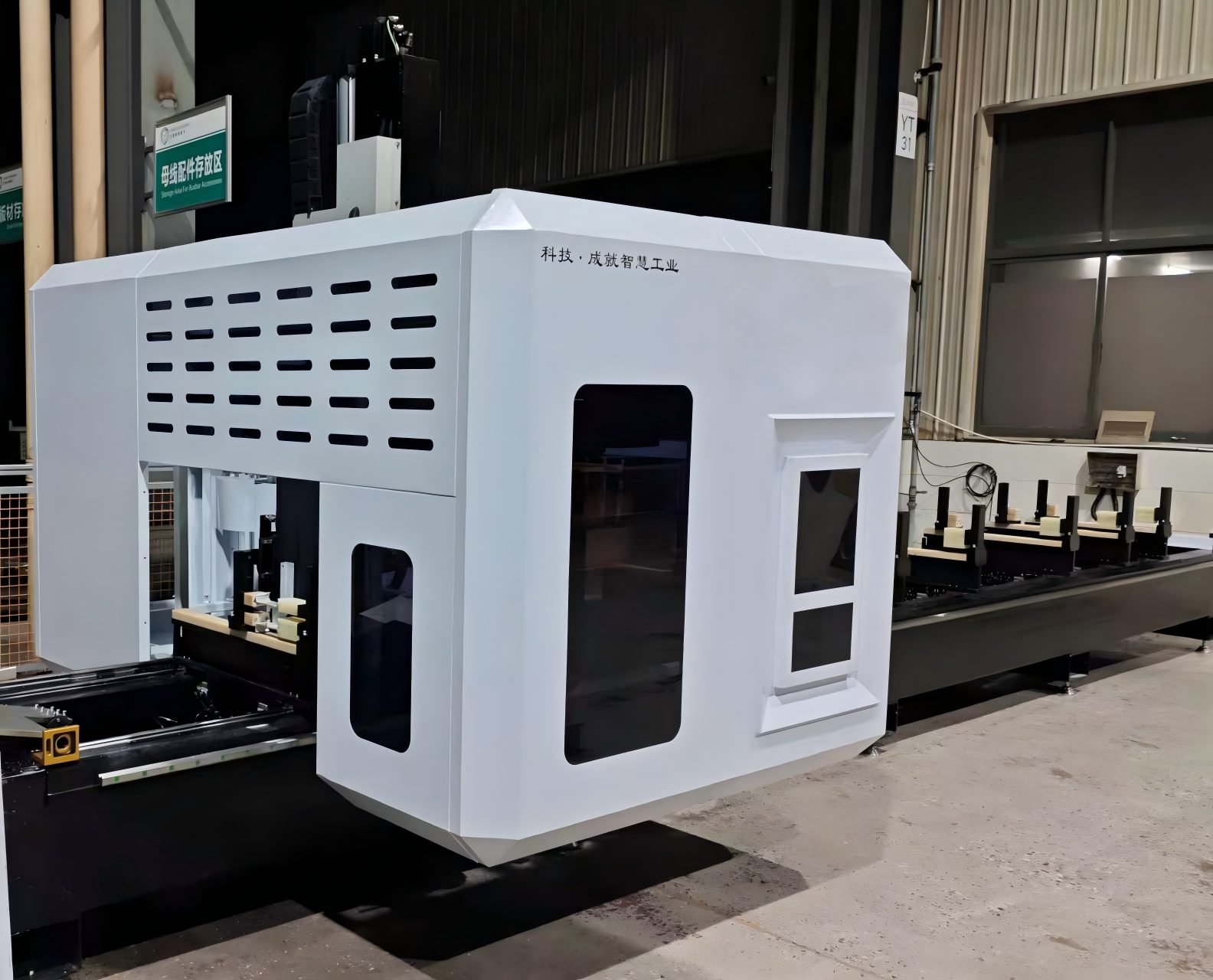

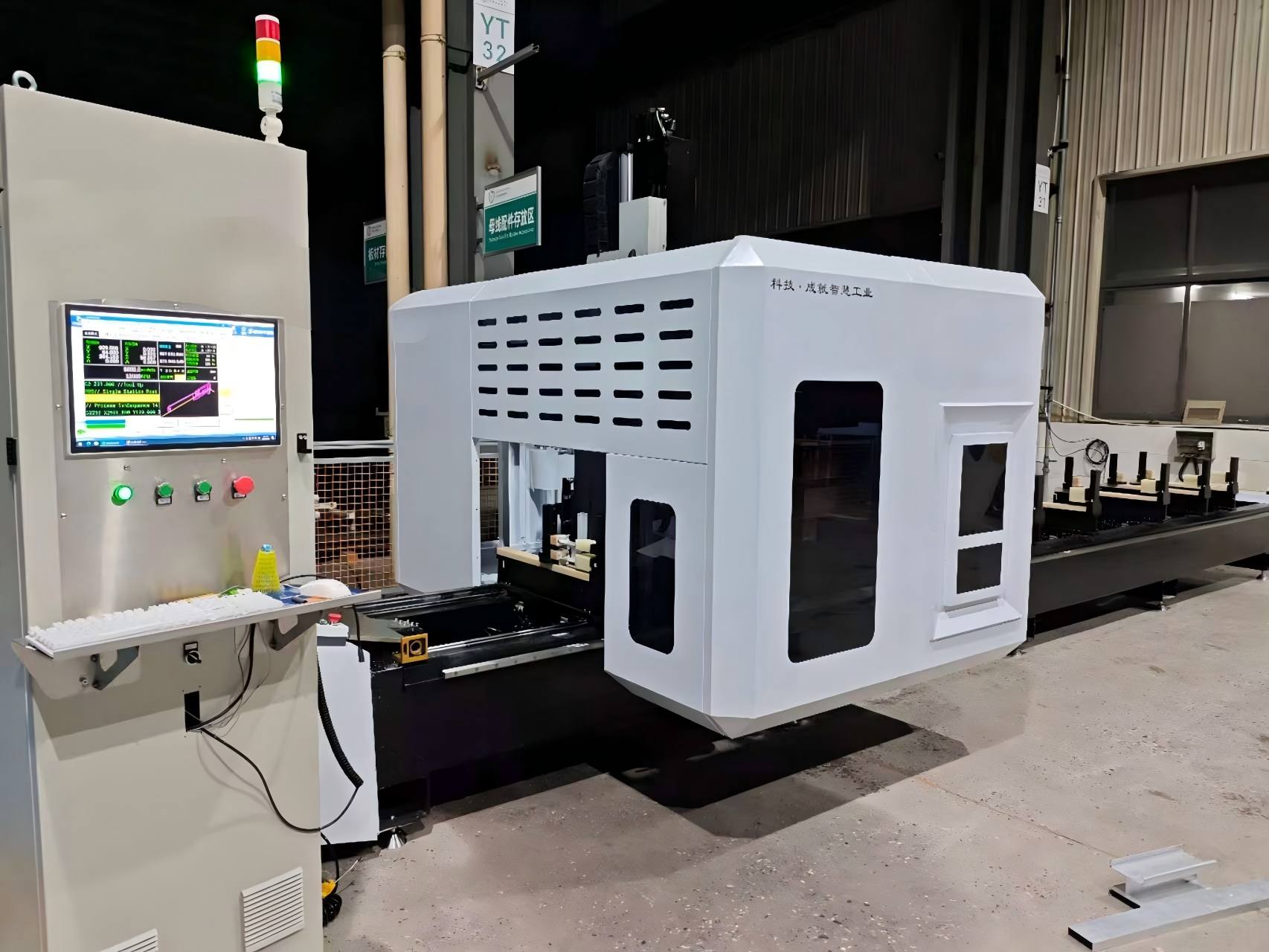

उच्च-कठोरता 5-ॲक्सिस गॅन्ट्री मशीनिंग सेंटर फॉर कर्टन वॉल प्रोफाइल

आमचे उच्च-कठोरता 5-ॲक्सिस गॅन्ट्री मशीनिंग सेंटर हे वास्तुशास्त्रीय पडदा भिंत आणि दर्शनी भागाच्या उद्योगासाठी उद्देशाने तयार केलेले आहे. ±0.05mm पोझिशनिंग अचूकतेसह मोठ्या स्वरूपातील ॲल्युमिनियम प्रोफाइल, युनिटाइज्ड पडदा वॉल पॅनेल आणि जटिल भूमितींच्या मशीनिंगमध्ये हे उत्कृष्ट आहे. हाय-स्पीड मिलिंग, ड्रिलिंग, टॅपिंग आणि कटिंगसाठी डिझाइन केलेले, ते उत्कृष्ट पृष्ठभागाची गुणवत्ता सुनिश्चित करताना फॅब्रिकेशन कार्यक्षमतेत लक्षणीय सुधारणा करते. CE सर्वसमावेशक विक्री-पश्चात समर्थनासह प्रमाणित.

प्रमुख वैशिष्ट्ये

• 5-अक्ष एकाचवेळी मशीनिंग – जटिल दर्शनी भूमिती आणि 3D आराखड्यासाठी आदर्श.

  हेवी-ड्यूटी गॅन्ट्री स्ट्रक्चर - उच्च कडकपणा आणि दीर्घकालीन अचूकतेसाठी उत्कृष्ट कंपन डॅम्पिंग.

  लार्ज फॉरमॅट मशीनिंग एरिया - मोठ्या आकाराच्या पडद्याच्या भिंतीचे पॅनेल, म्युलियन्स आणि ट्रान्समला सपोर्ट करते.

  हाय-स्पीड स्पिंडल - ॲल्युमिनियम आणि स्टील प्रोफाइल मशीनिंगसाठी ऑप्टिमाइझ केलेले.

  ऑटोमॅटिक टूल चेंजर (ATC) - डाउनटाइम कमी करते आणि उत्पादकता सुधारते.

  वापरकर्ता-अनुकूल CNC प्रणाली - मुख्य प्रवाहातील CAD/CAM सॉफ्टवेअरशी सुसंगत.

  सानुकूल करण्यायोग्य कॉन्फिगरेशन - जागतिक कंत्राटदारांसाठी OEM/ODM उपाय उपलब्ध आहेत.




तांत्रिक तपशील

हे कसे कार्य करते

द5-पडदा भिंतीसाठी अक्ष गॅन्ट्री मशीनिंग केंद्रएका निश्चित वर्कटेबलवर फिरत्या गॅन्ट्रीसह चालते. ऑपरेटर टेबलवर ॲल्युमिनियम एक्सट्रूझन ठेवतो आणि वायवीय किंवा हायड्रॉलिक क्लॅम्पिंग सक्रिय करतो. सीमेन्स किंवा OSAI नियंत्रणाद्वारे पूर्व-लिखित जी-कोड प्रोग्राम लोड केला जातो. गॅन्ट्री X अक्षाच्या बाजूने पहिल्या मशीनिंग स्थितीकडे जाते आणि 5-अक्षाचे हेड स्पिंडलला आवश्यक कोनात पोहोचवते. रोटरी हालचालींदरम्यान RTCP टूल-लांबीच्या ऑफसेटची आपोआप भरपाई करते, त्यामुळे टूल टिप प्रोग्राम केलेल्या मार्गाचे अचूकपणे अनुसरण करते. ड्रिलिंग, मिलिंग, टॅपिंग आणि सॉईंग यासारख्या ऑपरेशन्स प्रोफाइल अनक्लेम्प न करता अनेक चेहऱ्यांवर केल्या जातात. जेव्हा मशीनिंगचा क्रम एका झोनमध्ये पूर्ण होतो, तेव्हा गॅन्ट्री दुसऱ्या भागात जाते किंवा मशीन पेंडुलम मोडमध्ये प्रवेश करते, ज्यामुळे ऑपरेटरला पूर्ण झालेला भाग अनलोड करता येतो आणि शेजारच्या फिक्स्चरवर मशीनिंग चालू असताना नवीन लोड करता येते. चिप्स एकात्मिक कन्व्हेयरद्वारे काढल्या जातात.

मुख्य अर्जाची व्याप्ती

साठी ठराविक अनुप्रयोग5-पडदा भिंतीसाठी अक्ष गॅन्ट्री मशीनिंग केंद्रसमाविष्ट करा:

1. उंच इमारतींचे युनिटाइज्ड ॲल्युमिनियम पडदे वॉल फ्रेम
2. लपलेली फ्रेम आणि उघडी-फ्रेम काचेच्या दर्शनी भागाचे एक्सट्रूजन
3. पडद्याच्या भिंतीच्या कोपऱ्यातील सांधे आणि विशेष आकाराचे दर्शनी भाग प्रोफाइल
4. सनरूम, स्कायलाइट आणि मोठ्या ॲल्युमिनियम खिडकी आणि दरवाजा प्रोफाइल
5. पॉइंट-समर्थित काचेच्या पडद्याची भिंत ॲल्युमिनियम समर्थन कंस
6. औद्योगिक ॲल्युमिनियम दर्शनी भाग आणि सजावटीच्या स्टील भिंत प्रोफाइल
7. एरोस्पेस लाइटवेट ॲल्युमिनियम प्रोफाइल (क्रॉस-इंडस्ट्री सुसंगत)

योग्य कच्चा माल: 6063 ॲल्युमिनियम मिश्र धातु, पोकळ एक्सट्रूझन्स, सॉलिड ॲल्युमिनियम, पातळ-भिंत स्टील, पीव्हीसी आर्किटेक्चरल प्रोफाइल.

वारंवार विचारले जाणारे प्रश्न

1. हे मशीन कोणत्या सामग्रीवर प्रक्रिया करू शकते?

हे ॲल्युमिनियमच्या पडद्याच्या भिंतींच्या प्रोफाइलसाठी ऑप्टिमाइझ केलेले आहे आणि स्टील आणि संमिश्र दर्शनी सामग्रीला देखील समर्थन देते.

2. हे मशीन एकसंध पडद्याच्या भिंतींसाठी योग्य आहे का?

होय. मोठा गॅन्ट्री स्पॅन आणि 5-अक्ष क्षमता हे युनिटाइज्ड आणि मॉड्यूलर दर्शनी प्रणालींसाठी आदर्श बनवते.

3. मशीनिंग क्षेत्र सानुकूलित केले जाऊ शकते?

एकदम. X / Y / Z प्रवास आणि गॅन्ट्री रुंदी प्रकल्प आवश्यकतांनुसार सानुकूलित केली जाऊ शकते.

4. कोणत्या नियंत्रण प्रणाली समर्थित आहेत?

मानक पर्यायांमध्ये Siemens, Fanuc आणि OSAI यांचा समावेश होतो, जे सर्व मुख्य प्रवाहातील CAD/CAM सॉफ्टवेअरशी सुसंगत आहेत.

5. मशीन स्वयंचलित उत्पादन ओळींना समर्थन देते?

होय. हे सतत उत्पादनासाठी स्वयंचलित लोडिंग आणि अनलोडिंग सिस्टमसह एकत्रित केले जाऊ शकते.
