उच्च-परिशुद्धता हेवी ड्यूटी पडदा वॉल नॉचिंग सॉ

विहंगावलोकन

हेवी ड्यूटी कर्टन वॉल नॉचिंग सॉ हे व्यावसायिक दर्जाचे कटिंग सोल्यूशन आहे जे विशेषत: ॲल्युमिनियमच्या पडद्याची भिंत आणि दर्शनी भाग प्रोफाइल फॅब्रिकेशनसाठी तयार केले आहे. कठोर स्टील फ्रेम आणि प्रगत CNC सर्वो कंट्रोलसह तयार केलेले, ते उच्च-आवाज उत्पादन वातावरणासाठी पुनरावृत्ती करण्यायोग्य अचूकता, बहु-कोन लवचिकता आणि औद्योगिक-श्रेणी टिकाऊपणा प्रदान करते.

तुम्ही व्यावसायिक पडद्याच्या भिंती, स्टोअरफ्रंट सिस्टीम किंवा आर्किटेक्चरल ॲल्युमिनियम एक्सट्रूझन्सवर प्रक्रिया करत असलात तरीही, हे मशीन कमीत कमी मटेरियल कचऱ्यासह स्वच्छ, बुर-मुक्त नॉचेस सुनिश्चित करते — मॅन्युअल रीवर्क कमी करते आणि एकूण थ्रूपुट वाढवते.

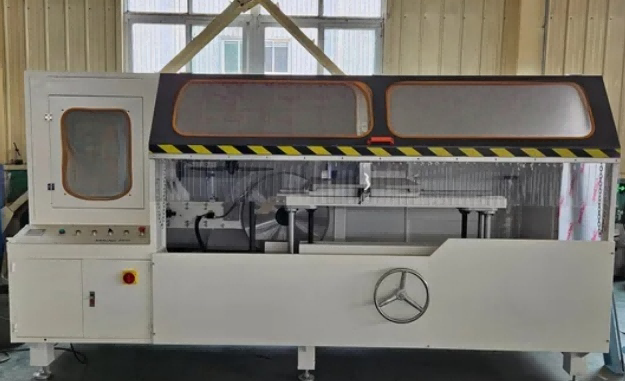

हेवी ड्युटी कर्टन वॉल नॉचिंग सॉ



प्रमुख वैशिष्ट्ये

1. CNC अचूक नियंत्रण

उच्च-प्रतिसाद सर्वो ड्राइव्ह प्रणाली आणि CNC प्रोग्रामेबल कंट्रोलरसह सुसज्ज, कटिंग हेड पोझिशनिंग अचूकता ±0.1 मिमी पर्यंत पोहोचते. वेगवेगळ्या प्रोफाईल प्रकारांमध्ये द्रुत रेसिपी स्विचिंगसाठी ऑपरेटर एकाधिक नॉच प्रोग्राम संचयित करू शकतात.

2. हेवी-ड्यूटी कठोर संरचना

मशीन बॉडी जाड-भिंतीच्या स्टील टयूबिंगमधून ताण-निवारण उपचारांसह तयार केली जाते, उच्च-स्पीड कटिंग दरम्यान कंपन दूर करते. हे सतत 24/7 ऑपरेशनमध्ये देखील सातत्यपूर्ण कट गुणवत्ता सुनिश्चित करते.

3. वायवीय क्लॅम्पिंग सिस्टम

समायोज्य दाब असलेले ड्युअल-ॲक्शन न्यूमॅटिक सिलेंडर नाजूक एनोडाइज्ड किंवा पावडर-लेपित ॲल्युमिनियम पृष्ठभागांवर सुरक्षित, मार-मुक्त क्लॅम्पिंग प्रदान करतात. क्विक-रिलीझ फंक्शन वर्कपीस दरम्यान सायकल वेळ कमी करते.

4. मल्टी-एंगल नॉचिंग क्षमता

0°–90° (किंवा तुमची श्रेणी निर्दिष्ट करा) समायोज्य नॉच कोनांना विविध पडदे वॉल मिलिअन आणि ट्रान्सम कॉन्फिगरेशन सामावून घेते. डिजिटल रीडआउट किंवा CNC इंटरफेसद्वारे कोन सेटिंग्ज समायोजित केल्या जाऊ शकतात.

5. उच्च-कार्यक्षमता चिप निष्कर्षण

इंटिग्रेटेड डस्ट/चिप कलेक्शन पोर्ट मानक औद्योगिक उत्खनन प्रणालीशी जोडते, कामाचे स्वच्छ वातावरण राखते आणि ब्लेडचे आयुष्य वाढवते.

6. ऑपरेटर-फ्रेंडली इंटरफेस

बहु-भाषा समर्थनासह अंतर्ज्ञानी टचस्क्रीन HMI (इंग्रजी, स्पॅनिश, रशियन, अरबी). व्हिज्युअल प्रोग्रामिंग ऑपरेटरला प्रगत तांत्रिक प्रशिक्षणाशिवाय नॉच परिमाणे सेट करण्यास अनुमती देते.

हे कसे कार्य करते

1. ऑपरेटर वर्कटेबलवर ॲल्युमिनियम प्रोफाइल ठेवतो आणि वायवीय क्लॅम्प सक्रिय करतो, जे वर्कपीसला उभ्या आणि आडव्या दोन्ही दिशांनी सुरक्षित करतात.

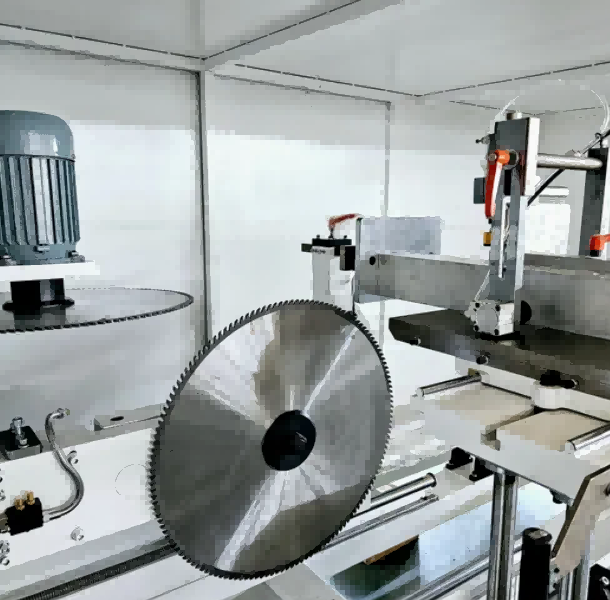

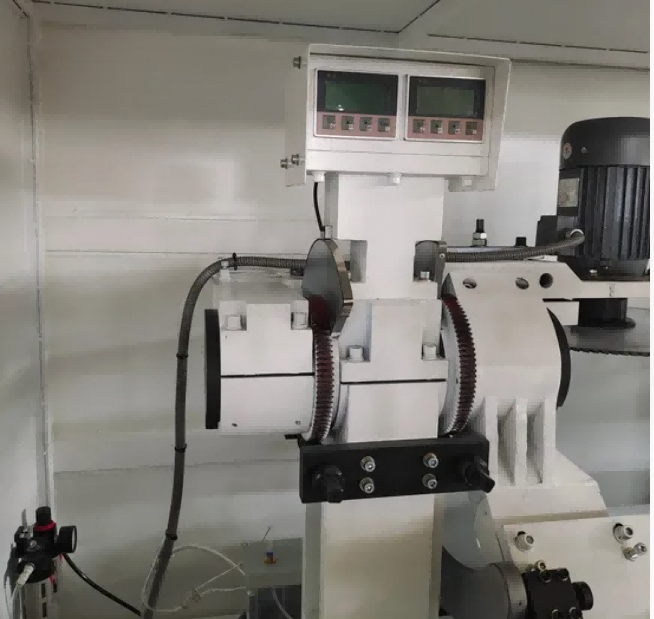

2. चुंबकीय स्केल डिजिटल डिस्प्ले वापरून इच्छित कटिंग अँगल सेट केला जातो आणि ड्युअल सॉ ब्लेड त्यानुसार ±45° श्रेणीमध्ये स्थित असतात.
3. हायड्रो-न्युमॅटिक फीड सिस्टीम एका नियंत्रित दराने (०-३ मी/मिनिट) प्रोफाईलमध्ये फिरत असलेल्या ब्लेडला पुढे करते, एकाच पासमध्ये खाच, खोबणी किंवा कंपाऊंड कोन कापते.
4. सीएनसी सिस्टीम सीएडी ग्राफिक इंपोर्ट आणि ग्राफिक प्रोग्रॅमिंगला सपोर्ट करते, ज्यामुळे ऑपरेटर्सना नॉच पॅटर्न, होल पोझिशन आणि स्लॉट डायमेन्शन थेट डिझाईन फाइल्समधून परिभाषित करता येतात.
5. तीन-अक्ष पूर्ण सर्वो मोटर कॉन्फिगरेशन (रॅक आणि पिनियन आणि बॉल स्क्रूद्वारे चालविलेले X, Y, Z अक्ष) ड्रिलिंग, मिलिंग ग्रूव्ह, गोल छिद्र, विशेष-आकाराचे छिद्र, की होल आणि काउंटरसिंक एका क्लॅम्पिंगसाठी खरे तीन-अक्ष जोडणे सक्षम करते.
6. पर्यायी तीन-बाजूचे फ्लिप वर्कटेबल प्रोफाईलला तीन चेहऱ्यांवर पुनर्स्थित न करता, जटिल ॲल्युमिनियम एक्सट्रूजनसाठी प्रक्रिया कार्यक्षमता सुधारण्यास अनुमती देते.
7. कटिंग सायकल पूर्ण झाल्यानंतर, ब्लेड मागे घेतात, क्लॅम्प्स सोडतात आणि मशीन केलेले प्रोफाइल काढून टाकले जाते.

अनुप्रयोग परिस्थिती

कमर्शिअल कर्टन वॉल सिस्टीम - युनिटाइज्ड आणि स्टिक-बिल्ट दर्शनी भागांसाठी म्युलियन आणि ट्रान्सम नॉचिंग

स्टोअरफ्रंट आणि प्रवेश प्रणाली — ॲल्युमिनियम स्टोअरफ्रंट फ्रेमसाठी अचूक कटिंग

विंडो वॉल सिस्टम — प्री-ग्लाझ्ड विंडो वॉल प्रोफाइलसाठी उच्च-आवाज नॉचिंग

आर्किटेक्चरल ॲल्युमिनियम फॅब्रिकेशन - स्कायलाइट्स, कॅनोपीज आणि क्लॅडिंग सपोर्ट स्ट्रक्चर्ससाठी कस्टम एक्सट्रूझन प्रोसेसिंग

UPVC प्रोफाइल प्रक्रिया — कठोर UPVC दर्शनी प्रोफाइलशी सुसंगत (पर्यायी ब्लेड आवश्यक)

वारंवार विचारले जाणारे प्रश्न

प्रश्न: हे मशीन कोणत्या प्रकारच्या प्रोफाइलवर प्रक्रिया करू शकते?

उत्तर: हे प्रामुख्याने ॲल्युमिनियमच्या पडद्याच्या भिंतींच्या प्रोफाइलसाठी डिझाइन केलेले आहे परंतु योग्य ब्लेडसह UPVC आणि पातळ-भिंतीचे स्टील एक्सट्रूझन देखील हाताळते.

प्रश्न: प्रशिक्षण समाविष्ट आहे का?

उ: होय. आम्ही तुमच्या ऑपरेटरसाठी ऑपरेशन मॅन्युअल, निर्देशात्मक व्हिडिओ आणि रिमोट व्हिडिओ प्रशिक्षण प्रदान करतो. विनंतीनुसार ऑन-साइट प्रशिक्षण उपलब्ध आहे.

प्रश्न: वॉरंटी कालावधी काय आहे?

A: शिपमेंटच्या तारखेपासून [12] महिने. आजीवन तांत्रिक सहाय्य आणि सुटे भाग किमतीत पुरवठा.

प्रश्न: मशीनला स्वयंचलित उत्पादन लाइनमध्ये समाकलित केले जाऊ शकते?

उ: होय. अपस्ट्रीम/डाउनस्ट्रीम उपकरणांसह एकीकरणासाठी पर्यायी स्वयंचलित फीडिंग आणि अनलोडिंग सिस्टम उपलब्ध आहेत.

प्रश्न: मी योग्य सॉ ब्लेड कसा निवडू शकतो?

उत्तर: आम्ही तुमच्या विशिष्ट प्रोफाइल सामग्री आणि भिंतीच्या जाडीवर आधारित शिफारस केलेले ब्लेड पुरवतो. आमच्या भाग विभागाकडून बदली ब्लेड उपलब्ध आहेत.
