पडदा भिंत घटकांसाठी उच्च-परिशुद्धता 5-अक्ष गॅन्ट्री मशीनिंग केंद्र

उत्पादन सारांश

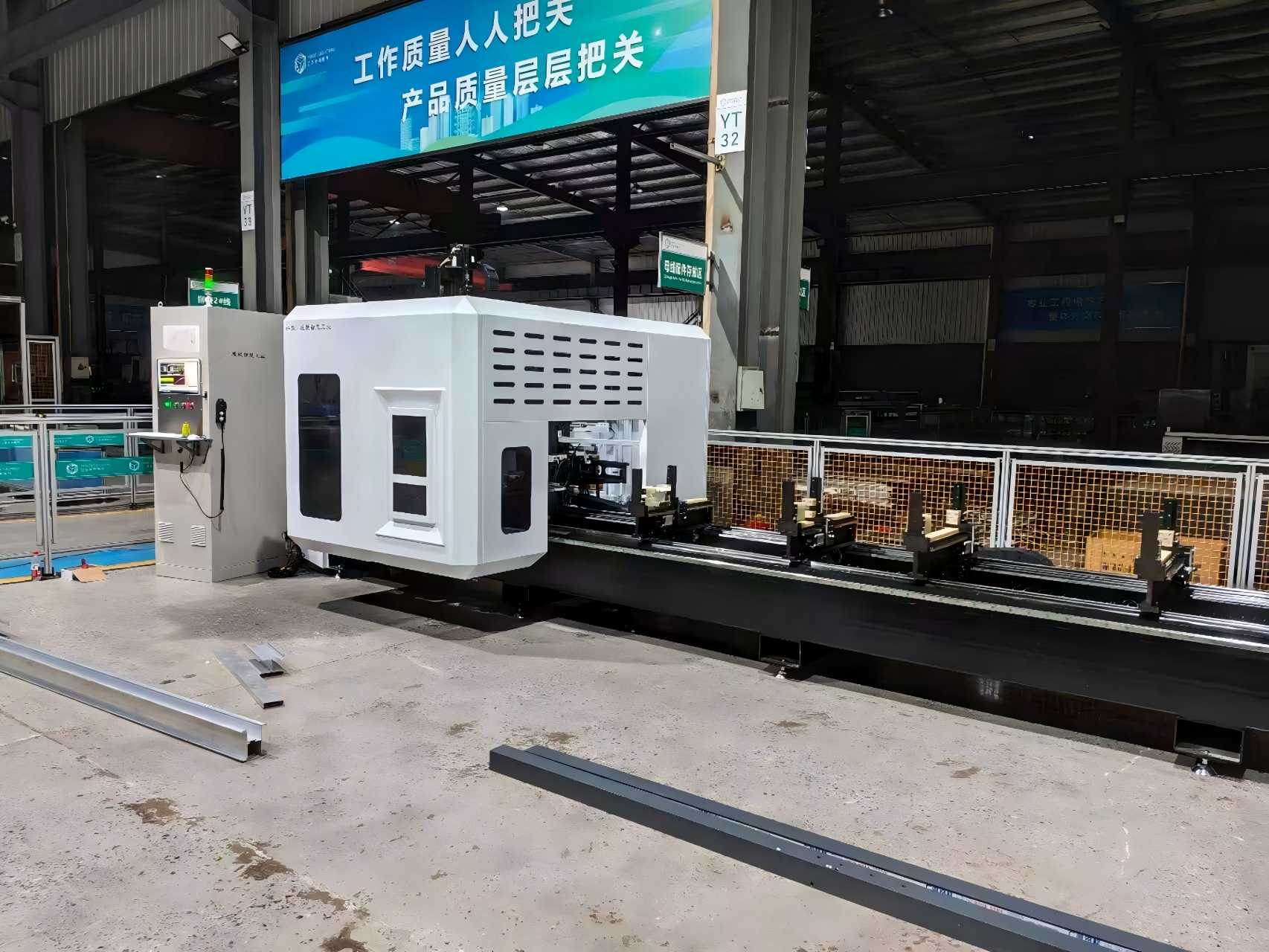

आमचे उच्च-कठोरता 5-ॲक्सिस गॅन्ट्री मशीनिंग सेंटर फॉर कर्टन वॉल सिस्टीम हे जटिल वास्तुशिल्प डिझाईन्सचे सुस्पष्ट दर्शनी भागांमध्ये रूपांतर करण्यासाठी इंजिनिअर केलेले आहे. A/C-axis रोटरी मिलिंगसह CAD/CAM प्रोग्रामिंग समाकलित करून, मशीन एका सेटअपमध्ये मोठ्या स्वरूपातील ॲल्युमिनियम प्रोफाइल, युनिटाइज्ड पॅनल्स आणि स्टीलच्या पडद्याच्या भिंतींच्या फ्रेम्सवर प्रक्रिया करते. त्याची हेवी-ड्यूटी गॅन्ट्री संरचना दीर्घकालीन स्थिरता आणि ±0.05 मिमी पोझिशनिंग अचूकता सुनिश्चित करते, तर स्वयंचलित टूल चेंजर (ATC) सतत मिलिंग, ड्रिलिंग, टॅपिंग आणि कटिंग सक्षम करते. आधुनिक दर्शनी भागाच्या फॅब्रिकेशनसाठी डिझाइन केलेले, ते पुनरावृत्ती क्लॅम्पिंग काढून टाकते, श्रम खर्च कमी करते आणि जटिल भूमितींसाठी उत्कृष्ट पृष्ठभागाची गुणवत्ता प्रदान करते.

प्रमुख वैशिष्ट्ये

•


  जटिल दर्शनी भूमिती आणि 3D आराखड्यासाठी 5-अक्ष एकाचवेळी मशीनिंग

  उच्च कडकपणा आणि कंपन डॅम्पिंगसाठी हेवी-ड्यूटी गॅन्ट्री संरचना

  मोठ्या आकाराच्या पडद्याच्या भिंतींच्या पटलांना आधार देणारे मोठे स्वरूप मशीनिंग क्षेत्र

  हाय-स्पीड इलेक्ट्रो-स्पिंडल ॲल्युमिनियम आणि स्टील प्रोफाइलसाठी ऑप्टिमाइझ केलेले

  सतत मशीनिंगसाठी स्वयंचलित टूल चेंजर (ATC).

  मुख्य प्रवाहातील CAD/CAM सॉफ्टवेअरशी सुसंगत प्रगत CNC नियंत्रण प्रणाली

  युनिटाइज्ड आणि मॉड्यूलर पडदा भिंत उत्पादनासाठी सानुकूल करण्यायोग्य कॉन्फिगरेशन

  सीई जागतिक विक्री-पश्चात समर्थनासह प्रमाणित




तांत्रिक तपशील

हे कसे कार्य करते

. CAD / CAM प्रोग्रामिंग

आर्किटेक्चरल पडद्याच्या भिंतीचे डिझाइन CAD सॉफ्टवेअरमध्ये तयार केले जातात आणि CAM द्वारे CNC टूलपॅथमध्ये रूपांतरित केले जातात. प्रणाली जटिल दर्शनी भूमितींसाठी इष्टतम कटिंग अँगल, टूल ट्रॅजेक्टोरीज आणि मशीनिंग अनुक्रमांची गणना करते.

2. वर्कपीस क्लॅम्पिंग

लांब ॲल्युमिनियम किंवा स्टीलच्या पडद्याची भिंत प्रोफाइल, तसेच मोठ्या आकाराचे दर्शनी भाग, सीएनसी-नियंत्रित वर्कटेबलवर ॲडॉप्टिव्ह न्यूमॅटिक क्लॅम्प वापरून सुरक्षितपणे निश्चित केले जातात जे मशीनिंग क्षेत्र टाळतात आणि विकृती टाळतात.

3. गॅन्ट्री हालचाल (X/Y/Z अक्ष)

ब्रिज-प्रकार गॅन्ट्री X-अक्ष (लांबी) च्या बाजूने फिरते, तर मशीनिंग हेड Y-अक्ष (रुंदी) आणि Z-अक्ष (उंची) ओलांडून प्रवास करते. या मोठ्या स्वरूपातील प्रवास श्रेणी पूर्ण-आकाराच्या पडद्याच्या भिंतींच्या घटकांच्या अखंड मशीनिंगला समर्थन देते.

4. 5-अक्ष एकाचवेळी मशीनिंग (A/C अक्ष)

रेखीय गती व्यतिरिक्त, स्पिंडल हेड A-अक्ष द्वारे झुकते आणि C-अक्षातून फिरते, ज्यामुळे कंपाऊंड-एंगल मिलिंग, ड्रेनेज ग्रूव्ह मशीनिंग आणि वर्कपीस अनक्लेम्प न करता 3D कंटूर कटिंग होऊ शकते.

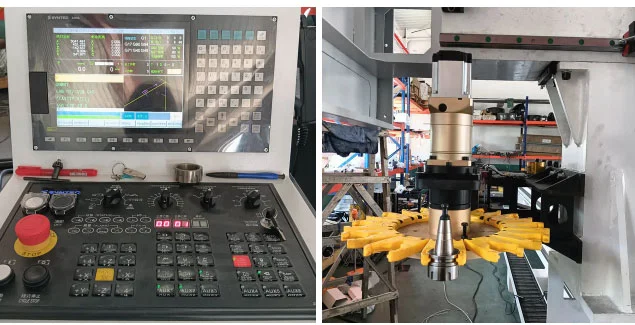

5. स्वयंचलित साधन बदलणे (ATC)

ड्रिल्स, एंड मिल्स, टॅप्स आणि सॉ ब्लेड टूल मॅगझिनमध्ये साठवले जातात. ATC चक्रादरम्यान आपोआप टूल्स स्वॅप करते, एका ऑपरेशनमध्ये पडदा वॉल मिलिअन्स, ट्रान्सम्स आणि पॅनल्सची संपूर्ण मशीनिंग सक्षम करते.

6. अचूक आउटपुट

प्रक्रियेतील मोजमाप आणि रिअल-टाइम भरपाई मितीय अचूकता सुनिश्चित करते. तयार पडद्याच्या भिंतीचे घटक असेंब्लीसाठी तयार आहेत, स्वच्छ कडा, अचूक छिद्र पोझिशन आणि जटिल 3D प्रोफाइलसह.

प्रक्रिया प्रवाह:

CAD मॉडेल → CAM टूलपाथ → क्लॅम्पिंग → X/Y/Z गॅन्ट्री मोशन → A/C अक्ष टिल्टिंग → मिलिंग / ड्रिलिंग / टॅपिंग → समाप्त पडदा वॉल घटक

मुख्य अर्जाची व्याप्ती

साठी ठराविक अनुप्रयोग5-पडदा भिंतीसाठी अक्ष गॅन्ट्री मशीनिंग केंद्रसमाविष्ट करा:

1. उंच इमारतींचे युनिटाइज्ड ॲल्युमिनियम पडदे वॉल फ्रेम
2. लपलेली फ्रेम आणि उघडी-फ्रेम काचेच्या दर्शनी भागाचे एक्सट्रूजन
3. पडद्याच्या भिंतीच्या कोपऱ्यातील सांधे आणि विशेष आकाराचे दर्शनी भाग प्रोफाइल
4. सनरूम, स्कायलाइट आणि मोठ्या ॲल्युमिनियम खिडकी आणि दरवाजा प्रोफाइल
5. पॉइंट-समर्थित काचेच्या पडद्याची भिंत ॲल्युमिनियम समर्थन कंस
6. औद्योगिक ॲल्युमिनियम दर्शनी भाग आणि सजावटीच्या स्टील भिंत प्रोफाइल
7. एरोस्पेस लाइटवेट ॲल्युमिनियम प्रोफाइल (क्रॉस-इंडस्ट्री सुसंगत)

योग्य कच्चा माल: 6063 ॲल्युमिनियम मिश्र धातु, पोकळ एक्सट्रूझन्स, सॉलिड ॲल्युमिनियम, पातळ-भिंत स्टील, पीव्हीसी आर्किटेक्चरल प्रोफाइल.

वारंवार विचारले जाणारे प्रश्न

1. हे मशीन कोणत्या सामग्रीवर प्रक्रिया करू शकते?

हे ॲल्युमिनियमच्या पडद्याच्या भिंतींच्या प्रोफाइलसाठी ऑप्टिमाइझ केलेले आहे आणि स्टील आणि संमिश्र दर्शनी सामग्रीला देखील समर्थन देते.

2. हे मशीन एकसंध पडद्याच्या भिंतींसाठी योग्य आहे का?

होय. मोठा गॅन्ट्री स्पॅन आणि 5-अक्ष क्षमता हे युनिटाइज्ड आणि मॉड्यूलर दर्शनी प्रणालींसाठी आदर्श बनवते.

3. मशीनिंग क्षेत्र सानुकूलित केले जाऊ शकते?

होय. X / Y / Z प्रवास आणि गॅन्ट्री रुंदी प्रकल्प आवश्यकतांनुसार सानुकूलित केली जाऊ शकते.

4. कोणत्या नियंत्रण प्रणाली समर्थित आहेत?

मानक पर्यायांमध्ये Siemens, Fanuc आणि OSAI यांचा समावेश होतो, जे सर्व मुख्य प्रवाहातील CAD/CAM सॉफ्टवेअरशी सुसंगत आहेत.

5. मशीन स्वयंचलित उत्पादन ओळींना समर्थन देते?

होय. हे सतत उत्पादनासाठी स्वयंचलित लोडिंग आणि अनलोडिंग सिस्टमसह एकत्रित केले जाऊ शकते.

हे मशीन का निवडा

सिंगल-सेटअप कार्यक्षमता - पुनरावृत्ती क्लॅम्पिंग नाही, कमी कोन त्रुटी

आर्किटेक्चरल मानकांसाठी अचूकता - दृश्यमान दर्शनी पृष्ठभागांसाठी ±0.05 मिमी अचूकता

स्केलेबल उत्पादन - लहान-बॅच सानुकूलन आणि मोठ्या प्रमाणात उत्पादन दोन्हीसाठी योग्य

ग्लोबल कंप्लायन्स - सीई प्रमाणित आणि आंतरराष्ट्रीय प्रकल्पांसाठी अभियंता
