5-पडदा भिंतीसाठी अक्ष गॅन्ट्री मशीनिंग केंद्र

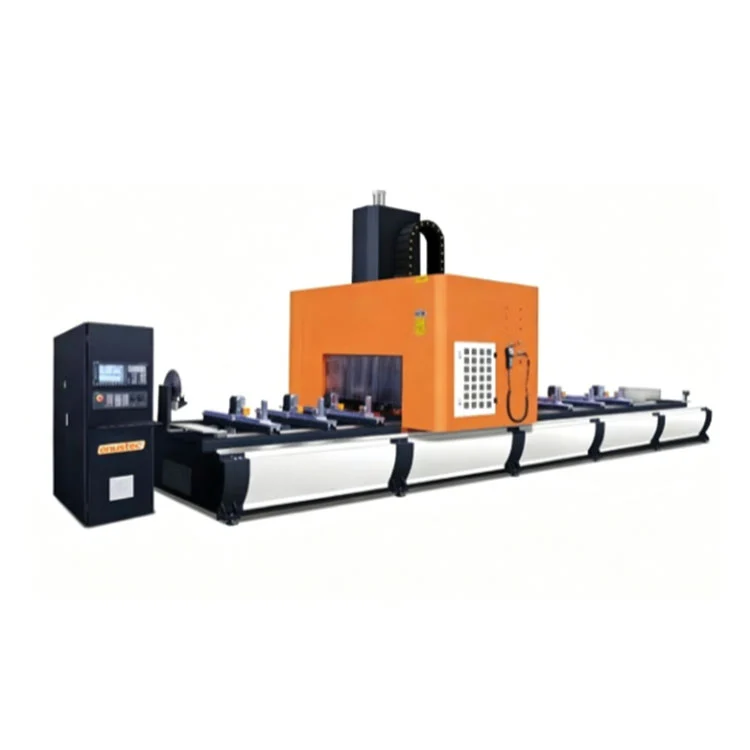

एलबीएल मशीनने त्याच्या जिनान, चीनच्या कारखान्यात उत्पादित केले - 1996 पासून कार्यरत -5-पडदा भिंतीसाठी अक्ष गॅन्ट्री मशीनिंग केंद्रCE आणि ISO 9001 प्रमाणपत्र धारण करते आणि OEM/ODM समर्थनासह फॅक्टरी-थेट पुरवले जाते. हे मूव्हिंग-गॅन्ट्री 5-अक्ष CNC केंद्र एकाच क्लॅम्पिंगमध्ये लांब ॲल्युमिनियम पडदे-वॉल प्रोफाइलवर प्रक्रिया करते, मिलिंग, ड्रिलिंग, सॉइंग आणि एकाधिक चेहऱ्यांवर टॅप करते. हाय-स्पीड HSD स्पिंडल (12kW किंवा 15kW, 18000rpm पर्यंत) आणि 12-टूल मॅगझिन तसेच समर्पित सॉ-ब्लेड स्टेशन (max400mm) स्वयंचलित टूल बदल सक्षम करतात. Siemens 828D किंवा OSAI 5-axis नियंत्रण RTCP, पेंडुलम मशीनिंग आणि स्वयंचलित टूल मापन प्रदान करते. मानक X-अक्ष प्रवास 6500mm आहे, 9400mm पर्यंत विस्तारण्यायोग्य आहे.

प्रमुख वैशिष्ट्ये

• 5-अक्ष एकाचवेळी मशीनिंग:टूल टिप अचूकपणे मार्गावर ठेवण्यासाठी X, Y, Z, A आणि C अक्ष RTCP अंतर्गत एकत्रितपणे कार्य करतात. एक सेटअप पाच चेहऱ्यावर आणि प्रोफाइलच्या शेवटी पोहोचतो, रिफिक्स्चरिंग काढून टाकतो.
• लांब प्रोफाइल क्षमता:X-अक्ष मानक म्हणून 6500mm पर्यंत प्रवास करतो (7000mm किंवा 9400mm पर्यायी) पूर्ण-लांबीचा पडदा-वॉल एक्सट्रूझन पुनर्स्थित न करता हाताळतो.

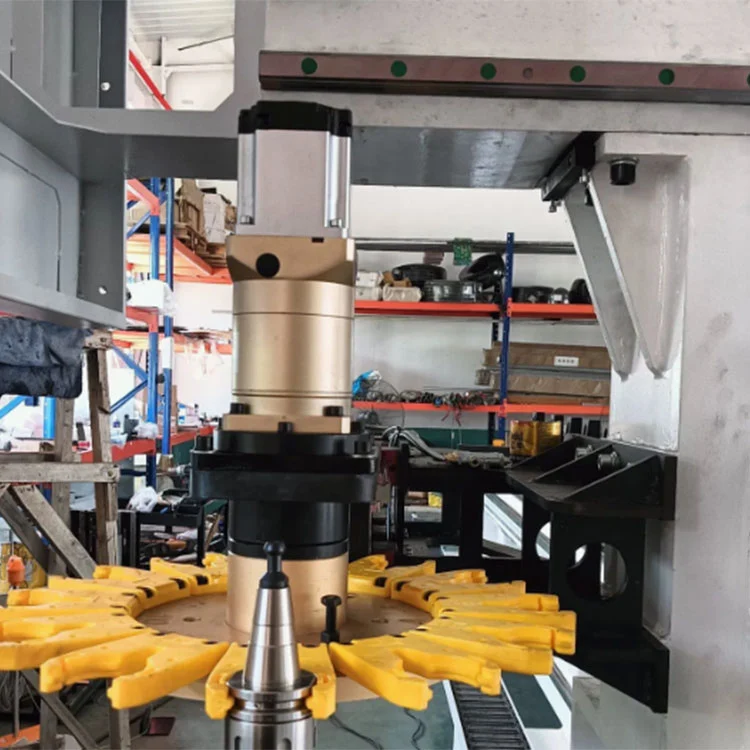

• एकात्मिक सॉइंग आणि मिलिंग:12 पोझिशन्स असलेले टूल मॅगझिन आणि शेजारील सॉ‑ब्लेड स्टेशन (Φ400mm) एंड मिल्स, ड्रिल्स, टॅप्स आणि एका प्रोग्राममध्ये कटिंग-टू-लांबीसाठी आणि नॉचिंगसाठी वर्तुळाकार करवत दरम्यान स्वयंचलितपणे स्विच होते.
• एचएसडी स्पिंडल:12kW किंवा 15kW एअर कूल्ड मोटर 0 ते 18000rpm पर्यंत गती देते, ॲल्युमिनियम मिश्र धातु आणि पातळ-भिंत स्टील प्रोफाइलसाठी योग्य.
• अचूकता आणि पुनरावृत्तीक्षमता:रेखीय मार्गदर्शक आणि सर्वो-चालित बॉल स्क्रू ±0.01mm पोझिशनिंग आणि ±0.005mm पुनरावृत्तीक्षमता देतात, एकसंध पडद्याच्या भिंतींमध्ये आवश्यक घट्ट संयुक्त सहिष्णुता पूर्ण करतात.
• पेंडुलम ऑपरेशन:नियंत्रण पेंडुलम मोडला सपोर्ट करते — एक वर्कपीस मशीनिंग करते तर ऑपरेटर वेगळ्या फिक्स्चर झोनवर दुसरा लोड करतो, निष्क्रिय वेळ कमी करतो.

तांत्रिक तपशील

हे कसे कार्य करते

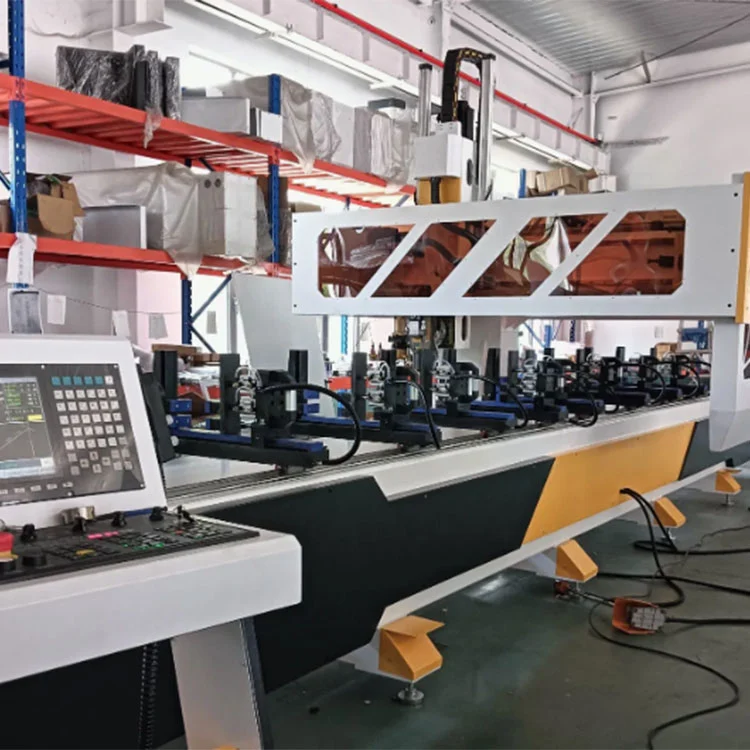

द5-पडदा भिंतीसाठी अक्ष गॅन्ट्री मशीनिंग केंद्रएका निश्चित वर्कटेबलवर फिरत्या गॅन्ट्रीसह चालते. ऑपरेटर टेबलवर ॲल्युमिनियम एक्सट्रूजन ठेवतो आणि वायवीय किंवा हायड्रॉलिक क्लॅम्पिंग सक्रिय करतो. सीमेन्स किंवा OSAI नियंत्रणाद्वारे पूर्व-लिखित जी-कोड प्रोग्राम लोड केला जातो. गॅन्ट्री X अक्षाच्या बाजूने पहिल्या मशीनिंग स्थितीकडे सरकते आणि 5-अक्षाचे हेड स्पिंडलला आवश्यक कोनात पोहोचवते. RTCP रोटरी हालचालींदरम्यान टूल-लांबीच्या ऑफसेटसाठी स्वयंचलितपणे भरपाई देते, म्हणून टूल टिप प्रोग्राम केलेल्या मार्गाचे अचूकपणे अनुसरण करते. ड्रिलिंग, मिलिंग, टॅपिंग आणि सॉईंग यासारख्या ऑपरेशन्स प्रोफाइल अनक्लेम्प न करता अनेक चेहऱ्यांवर केल्या जातात. जेव्हा मशीनिंग क्रम एका झोनमध्ये पूर्ण होतो, तेव्हा गॅन्ट्री दुसऱ्या भागात जाते किंवा मशीन पेंडुलम मोडमध्ये प्रवेश करते, ज्यामुळे ऑपरेटरला पूर्ण झालेला भाग अनलोड करता येतो आणि शेजारच्या फिक्स्चरवर मशीनिंग चालू असताना नवीन लोड करता येते. चिप्स एकात्मिक कन्व्हेयरद्वारे काढल्या जातात.

मुख्य अर्जाची व्याप्ती

साठी ठराविक अनुप्रयोग5-पडदा भिंतीसाठी अक्ष गॅन्ट्री मशीनिंग केंद्रसमाविष्ट करा:

1. उंच इमारतींचे युनिटाइज्ड ॲल्युमिनियम पडदे वॉल फ्रेम
2. लपलेली फ्रेम आणि उघडी-फ्रेम काचेच्या दर्शनी भागाचे एक्सट्रूजन
3. पडद्याच्या भिंतीच्या कोपऱ्यातील सांधे आणि विशेष आकाराचे दर्शनी भाग प्रोफाइल
4. सनरूम, स्कायलाइट आणि मोठ्या ॲल्युमिनियम खिडकी आणि दरवाजा प्रोफाइल
5. पॉइंट-समर्थित काचेच्या पडद्याची भिंत ॲल्युमिनियम समर्थन कंस
6. औद्योगिक ॲल्युमिनियम दर्शनी भाग आणि सजावटीच्या स्टील भिंत प्रोफाइल
7. एरोस्पेस लाइटवेट ॲल्युमिनियम प्रोफाइल (क्रॉस-इंडस्ट्री सुसंगत)

योग्य कच्चा माल: 6063 ॲल्युमिनियम मिश्र धातु, पोकळ एक्सट्रूझन्स, सॉलिड ॲल्युमिनियम, पातळ-भिंत स्टील, पीव्हीसी आर्किटेक्चरल प्रोफाइल.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: तुमचे मशीन कसे वापरावे?

उ: प्रत्येक मशीनला शिपिंगपूर्वी फॅक्टरी चाचणी आणि समायोजन केले जाते. एक सर्वसमावेशक व्हिडिओ मॅन्युअल आणि लिखित दस्तऐवजीकरण प्रदान केले आहे. सेटअप प्रश्न आणि समस्यानिवारणासाठी दूरस्थ समर्थन देखील उपलब्ध आहे.

प्रश्न: वितरण वेळ काय आहे?

उ: डिपॉझिट पेमेंट मिळाल्यानंतर उत्पादनास 15-25 कामकाजाचे दिवस लागतात.

प्रश्न: पेमेंट अटी काय आहेत?

A: ऑर्डर पुष्टी झाल्यावर T/T 30% ठेव, शिपमेंटपूर्वी उर्वरित 70% शिल्लक.

प्रश्न: आपण कारखाना किंवा ट्रेडिंग कंपनी आहात?

A: Lebulang मशीन ही चीनमधील जिनान येथे स्वतःची उत्पादन सुविधा असलेली एक उत्पादक आहे. आम्ही वन-स्टॉप सेवेसाठी पूरक दरवाजा आणि खिडकी उपकरणे देखील पुरवतो.

प्रश्न: तुमच्या कार्यशाळेत तुमची क्षमता कशी आहे?

उ: आमची वार्षिक उत्पादन क्षमता 800 यंत्रांच्या तुकड्यांपेक्षा जास्त आहे.
