औद्योगिक ॲल्युमिनियम प्रोफाइलसाठी उच्च-अचूकता CNC परिपत्रक सॉ

तांत्रिक तपशील

सॉ कसे चालते

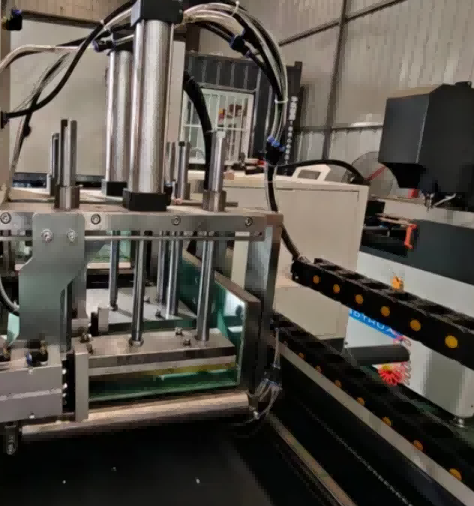

दऔद्योगिक ॲल्युमिनियम प्रोफाइलसाठी सीएनसी परिपत्रक सॉसर्वो-चालित फीड अक्षासह कार्य करते जे टचस्क्रीनवर प्रविष्ट केलेल्या लांबीनुसार प्रोफाइलला सॉ ब्लेडच्या खाली ठेवते. ऑपरेटर इनपुट रोलर टेबलवर ॲल्युमिनियम एक्सट्रूजन लोड करतो, मेमरीमधून कटिंग प्रोग्राम निवडतो किंवा नवीन आयामांमध्ये प्रवेश करतो आणि सायकल सुरू करतो. संदर्भ स्टॉपच्या विरूद्ध प्रोफाइल ठेवण्यासाठी वायवीय क्लॅम्प्स उभ्या आणि क्षैतिज दोन्ही दिशांनी व्यस्त असतात. गॅस-लिक्विड डॅम्पिंग सिलेंडरसह सुसज्ज सॉ हेड, नियंत्रित फीड रेटसह सामग्रीमधून खाली उतरून चौरस, बुर-फ्री कट तयार करते. कटिंग दरम्यान अणूयुक्त कटिंग फ्लुइड स्प्रे ब्लेड आणि वर्कपीस थंड करते. ब्लेड मागे घेतल्यानंतर, क्लॅम्प्स सोडले जातात आणि सर्वो फीड प्रोफाइलला पुढील कट स्थितीत आणते. मानक कॉन्फिगरेशन 90° आणि ±45° वर कट करते. पर्यायी CNC अँगल मॉड्यूलसह, सॉ हेड 22.5° आणि 157.5° मधील कोणत्याही कोनात प्रोग्राम नियंत्रणाखाली फिरते.

प्रमुख वैशिष्ट्ये

±0.1 मिमी कटिंग अचूकता - सर्वो-नियंत्रित फीडिंग अपवादात्मक पुनरावृत्ती सुनिश्चित करते.

पूर्णपणे स्वयंचलित सायकल - एकात्मिक ऑटो-लोडिंग, क्लॅम्पिंग, कटिंग आणि अनलोडिंग.

हेवी-ड्यूटी फ्रेम - तणावमुक्त वेल्डेड स्टील स्ट्रक्चर कंपन कमी करते आणि ब्लेडचे आयुष्य वाढवते.

बुर-फ्री कटिंग - ऑप्टिमाइझ्ड ब्लेड स्पीड आणि मिस्ट कूलिंग सिस्टम पोस्ट-प्रोसेसिंग कमी करते.

लवचिक कोन कटिंग - मानक 45° / 90°; विनंतीनुसार सानुकूल कोन उपलब्ध.

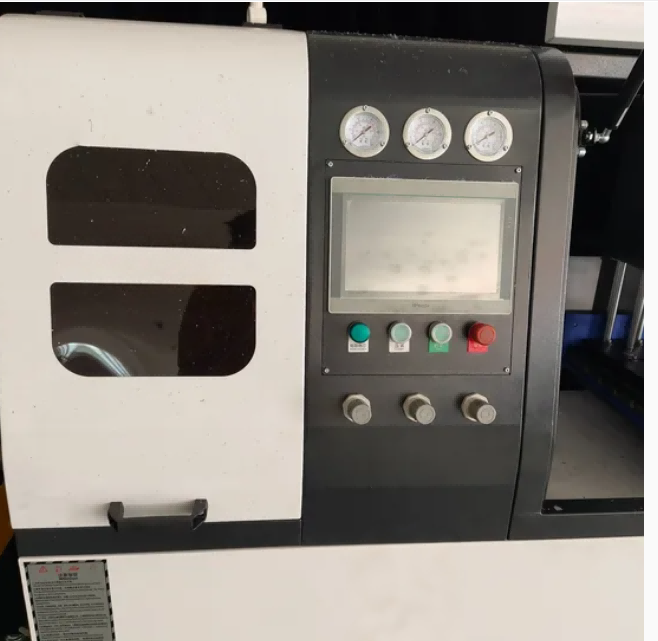

वापरकर्ता-अनुकूल CNC इंटरफेस - जलद सेटअप आणि किमान प्रशिक्षणासाठी अंतर्ज्ञानी टचस्क्रीन HMI.

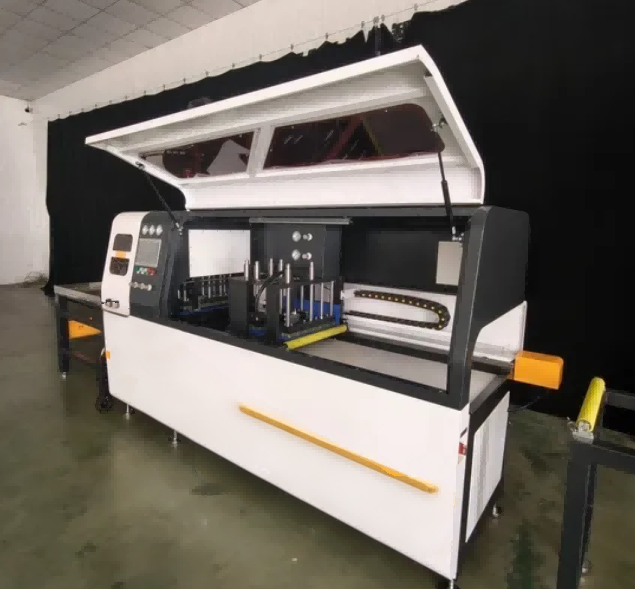

सेफ्टी फर्स्ट - सेफ्टी इंटरलॉक आणि सीई-अनुरूप इलेक्ट्रिकल कॅबिनेटसह पूर्णपणे बंद गार्डिंग

अनुप्रयोग परिस्थिती

ॲल्युमिनियम विंडो आणि दरवाजा प्रोफाइल

पडदा भिंत आणि दर्शनी प्रणाली

सौर पॅनेल फ्रेम कटिंग

औद्योगिक ॲल्युमिनियम extrusions

रेल्वे संक्रमण आणि ऑटोमोटिव्ह ॲल्युमिनियम भाग

फर्निचर आणि उष्णता सिंक प्रोफाइल

औद्योगिक ॲल्युमिनियम प्रोफाइलसाठी सीएनसी परिपत्रक सॉ वैकल्पिक अपग्रेड मॉड्यूल्स

1. झिरो-टेल कटिंग स्ट्रक्चर (अवशिष्ट शेपटी ≤5 मिमी, उच्च सामग्रीचा वापर)
2. 6m लांब प्रोफाइलसाठी स्वयंचलित लोडिंग आणि अनलोडिंग रोलर कन्व्हेयर लाइन
3. CNC अनियंत्रित अँगल कटिंग मॉड्यूल (22.5°--157.5°)
4. मोठ्या क्षमतेची चिप स्टोरेज डस्ट कलेक्टर
5. IoT रिमोट ऑनलाइन निदान आणि डेटा आकडेवारी मॉड्यूल
6. बंडल मल्टी-पीस सिंक्रोनस क्लॅम्पिंग फिक्स्चर
7. सानुकूल विस्तारित फीडिंग प्रवास 12000 मिमी पर्यंत

कामकाजाची प्रक्रिया

स्वयंचलित लोडिंग - प्रोफाइल रोलर कन्व्हेयर किंवा स्वयंचलित लोडरद्वारे लोड केले जातात.

प्रिसिजन पोझिशनिंग - सर्वो-चालित फीडिंग अचूक कटिंग लांबी सुनिश्चित करते.

सुरक्षित क्लॅम्पिंग - वायवीय/हायड्रॉलिक क्लॅम्प्स प्रोफाइल घट्ट धरून ठेवतात.

हाय-स्पीड कटिंग - CNC-नियंत्रित सॉ हेड स्वच्छ, अचूक कट करते.

चिप रिमूव्हल आणि कूलिंग - इंटिग्रेटेड कूलिंग आणि चिप कन्व्हेयर वर्कस्पेस स्वच्छ ठेवतात

वारंवार विचारले जाणारे प्रश्न

हे सीएनसी सॉ कोणते प्रोफाइल कट करू शकतात?

A: हे औद्योगिक ॲल्युमिनियम प्रोफाइलसाठी डिझाइन केलेले आहे, ज्यामध्ये खिडकी/दाराचे विभाग, पडद्याच्या भिंती आणि सोलर फ्रेमचा समावेश आहे. मोठ्या एक्सट्रूजनसाठी सानुकूल उपाय उपलब्ध आहेत.

Q2: मशीन पूर्णपणे स्वयंचलित आहे का?

उ: होय. हे स्वयंचलित फीडिंग, क्लॅम्पिंग, कटिंग आणि अनलोडिंगला समर्थन देते, फक्त एक ऑपरेटर आवश्यक आहे.

Q3: ते 90° पेक्षा इतर कोनात कापू शकते का?

उ: होय. मानक मॉडेल 45° आणि 90° चे समर्थन करतात; विनंतीनुसार सानुकूल कोन कटिंग उपलब्ध आहे.

Q4: कटिंग अचूकता काय आहे?

A: खाद्य अचूकता ±0.1 मिमी आहे, मोठ्या प्रमाणात उत्पादनासाठी उच्च पुनरावृत्ती सुनिश्चित करते.
