औद्योगिक ॲल्युमिनियम प्रोफाइलसाठी सीएनसी परिपत्रक सॉ
औद्योगिक ॲल्युमिनियम प्रोफाइलसाठी आमचा Lebulang ब्रँड CNC सर्कुलर सॉ पूर्ण सर्वो CNC कंट्रोल सिस्टम + हाय-स्पीड कार्बाइड सर्कुलर सॉ ब्लेडसह सुसज्ज आहे, हे मशीन स्वयंचलित फीडिंग, निश्चित-लांबीची स्थिती, 45°/90° मीटर कटिंग आणि एका वर्कफ्लोमध्ये स्वयंचलित डिस्चार्जिंग पूर्ण करते. ±0.1 मिमीच्या आत नियंत्रित सहिष्णुता कमी करणे, दुय्यम पॉलिशिंगशिवाय गुळगुळीत बुर-मुक्त विभाग, वर्कशॉप आउटपुट 120% वाढवणे आणि ॲल्युमिनियम कचऱ्याचे नुकसान 15% पेक्षा कमी करणे. जिनानमधील आमची फॅकट्री तुम्हाला सहकार्य करेल अशी आशा आहे.

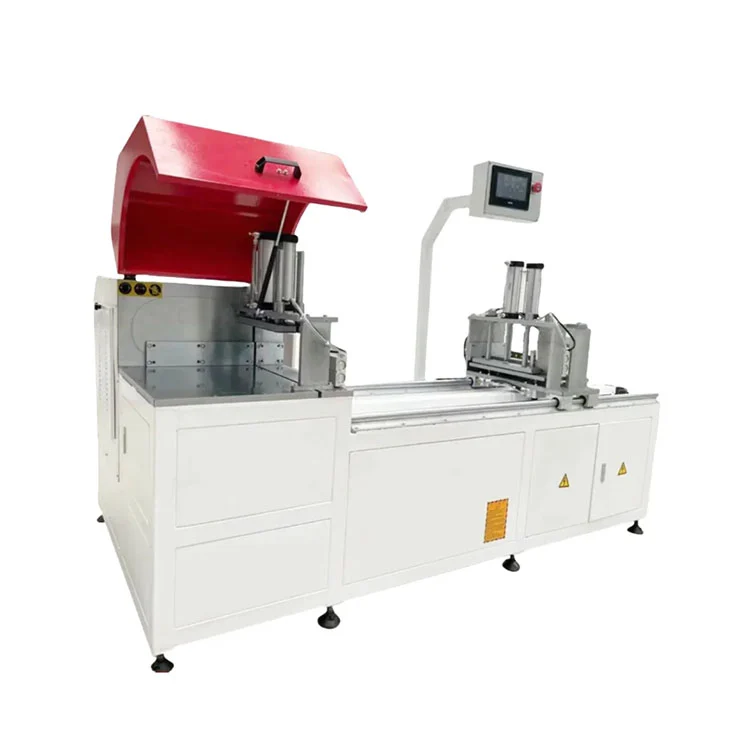

दऔद्योगिक ॲल्युमिनियम प्रोफाइलसाठी सीएनसी परिपत्रक सॉएलबीएल मशिनच्या जिनान, चीनच्या सुविधेमध्ये उत्पादित केले जाते, जे 1996 पासून ॲल्युमिनियम आणि पीव्हीसी प्रक्रिया उपकरणे तयार करत आहे. सॉ फॅक्टरी-थेट पुरवली जाते आणि OEM आणि ODM वैशिष्ट्यांनुसार कॉन्फिगर केली जाऊ शकते. हे पूर्णपणे सर्वो-चालित CNC आरा आहे जे तीन ब्लेड व्यास पर्यायांमध्ये उपलब्ध आहे — Φ455 मिमी, Φ500 मिमी, आणि Φ550 मिमी — 5.5 kW किंवा 7.5 kW रेट केलेल्या मुख्य मोटरसह. X-axis फीड 350 mm ते 6500 mm मानक कॉन्फिगरेशनमध्ये प्रोफाइल कट करू शकते, पर्याय म्हणून दीर्घ प्रवास उपलब्ध आहे. कमाल कटिंग क्रॉस-सेक्शन 210 मिमी रुंद बाय 320 मिमी उंच आहे. 22.5° ते 157.5° कव्हर केलेल्या पर्यायी CNC अनियंत्रित कोन मॉड्यूलसह मानक कटिंग अँगल 90° आणि ±45° मीटर कट आहेत. स्थिती अचूकता ±0.05 मिमी वर निर्दिष्ट केली आहे. 10-इंच टचस्क्रीनसह आयातित PLC द्वारे सॉ नियंत्रित केला जातो आणि कट दरम्यान वायवीय क्लॅम्प्स वर्कपीसला उभ्या आणि आडव्या दोन्ही दिशांनी सुरक्षित करतात.
तांत्रिक तपशील
| आयटम | मानक CNC परिपत्रक सॉ मॉडेल पॅरामीटर (सानुकूल करण्यायोग्य) |
| मॉडेल | LBL-CNC455 / LBL-CNC500 / LBL-CNC550 औद्योगिक ॲल्युमिनियम प्रोफाइलसाठी सीएनसी परिपत्रक सॉ |
| नियंत्रण मोड | पूर्ण सर्वो सीएनसी स्वयंचलित नियंत्रण |
| ब्लेड व्यास पाहिले | Φ455mm / Φ500mm / Φ550mm (पर्यायी) |
| मुख्य स्पिंडल पॉवर | 5.5KW / 7.5KW हाय स्पीड मोटर |
| स्पिंडल रोटेशन गती | 2800rpm समायोज्य |
| कमाल फीडिंग कटिंग लांबी | 350mm -- 6500mm (सानुकूल जास्त प्रवास उपलब्ध) |
| कमाल कटिंग क्रॉस विभाग | 210mm(W) × 320mm(H) |
| मानक कटिंग कोन | 90°, ±45° मीटर कट |
| स्थिती अचूकता | ±0.05 मिमी |
| वारंवार कटिंग सहिष्णुता | ≤±0.1 मिमी |
| क्लॅम्पिंग मोड | दुहेरी वायवीय अनुलंब + क्षैतिज क्लॅम्प्स |
| एअर वर्किंग प्रेशर | 0.5--0.8MPa |
| सीएनसी प्रणाली | आयात केलेली PLC + 10-इंच टच स्क्रीन |
| कूलिंग सिस्टम | स्वयंचलित Atomized कटिंग फ्लुइड स्नेहन |
| मशीनचे एकूण वजन | 1200KG - 1800KG |
| प्रमाणन | CE, ISO9001 |
| सानुकूल व्होल्टेज | जागतिक बाजारपेठेसाठी 380V/415V/220V |
सॉ कसे चालते
दऔद्योगिक ॲल्युमिनियम प्रोफाइलसाठी सीएनसी परिपत्रक सॉसर्वो-चालित फीड अक्षासह कार्य करते जे टचस्क्रीनवर प्रविष्ट केलेल्या लांबीनुसार प्रोफाइलला सॉ ब्लेडच्या खाली ठेवते. ऑपरेटर इनपुट रोलर टेबलवर ॲल्युमिनियम एक्सट्रूझन लोड करतो, मेमरीमधून कटिंग प्रोग्राम निवडतो किंवा नवीन आयामांमध्ये प्रवेश करतो आणि सायकल सुरू करतो. संदर्भ स्टॉपच्या विरूद्ध प्रोफाइल ठेवण्यासाठी वायवीय क्लॅम्प्स उभ्या आणि क्षैतिज दोन्ही दिशांनी व्यस्त असतात. गॅस-लिक्विड डॅम्पिंग सिलेंडरसह सुसज्ज सॉ हेड, नियंत्रित फीड रेटसह सामग्रीमधून खाली उतरून चौरस, बुर-फ्री कट तयार करते. अणूयुक्त कटिंग फ्लुइड स्प्रे कट दरम्यान ब्लेड आणि वर्कपीस थंड करते. ब्लेड मागे घेतल्यानंतर, क्लॅम्प्स सोडले जातात आणि सर्वो फीड प्रोफाइलला पुढील कट स्थितीत आणते. मानक कॉन्फिगरेशन 90° आणि ±45° वर कट करते. पर्यायी CNC अँगल मॉड्यूलसह, सॉ हेड 22.5° आणि 157.5° मधील कोणत्याही कोनात प्रोग्राम नियंत्रणाखाली फिरते.
मुख्य घटक
- सर्वो फीड अक्ष:प्रोफाइल पोझिशनिंगसाठी AC सर्वो मोटर X-axis बॉल स्क्रू चालवते. ±0.1 मिमीच्या आत पुनरावृत्ती कटिंग सहिष्णुतेसह, स्थिती अचूकता ±0.05 मिमी आहे. स्टँडर्ड फीड ट्रॅव्हल हँडल्स 350 मिमी ते 6500 मिमी लांबी कापतात.
- डोके असेंब्ली पाहिले:5.5 kW किंवा 7.5 kW ची मोटर 2800 rpm वर टंगस्टन कार्बाइड गोलाकार सॉ ब्लेड चालवते. गॅस-लिक्विड डॅम्पिंग सिलेंडर सामग्रीची जाडी आणि ब्लेड लोडिंगशी जुळण्यासाठी अनुलंब फीड दर नियंत्रित करते.

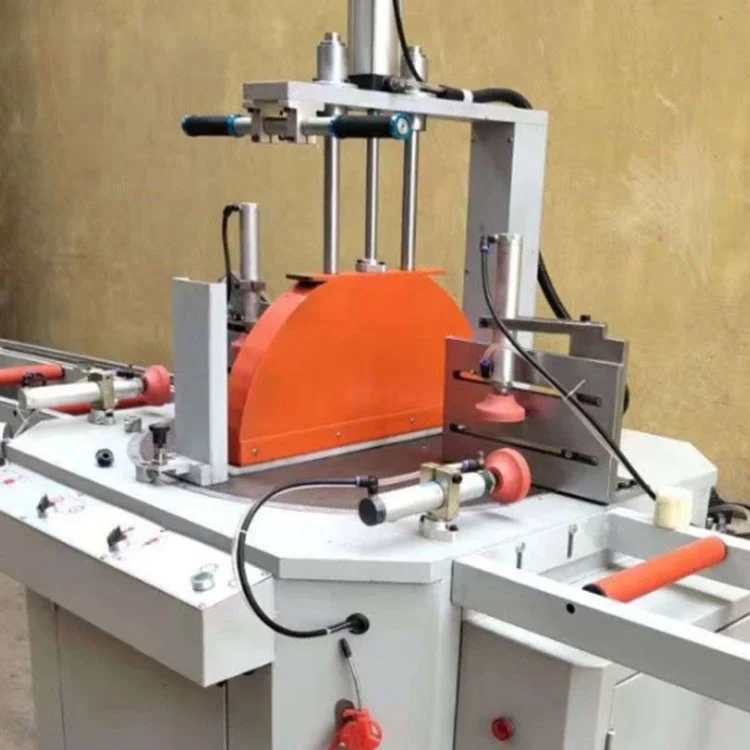

- वायवीय क्लॅम्पिंग सिस्टम:मऊ जबड्यांसह दुहेरी उभ्या आणि क्षैतिज क्लॅम्प्स मागील कुंपण आणि टेबलच्या विरूद्ध प्रोफाइल धरून ठेवतात. क्लॅम्पिंग फोर्स 0.5 आणि 0.8 MPa दरम्यान सेट केलेल्या एअर प्रेशर रेग्युलेटरद्वारे समायोज्य आहे.
- सीएनसी कंट्रोलर आणि टचस्क्रीन:10-इंच मल्टी-लँग्वेज टचस्क्रीनसह जोडलेले आयात केलेले पीएलसी प्रोग्राम स्टोरेज, लांबी इनपुट, कोन निवड आणि सायकल नियंत्रण हाताळते. कार्यक्रम हस्तांतरणासाठी USB आणि नेटवर्क कनेक्टिव्हिटी समर्थित आहे.

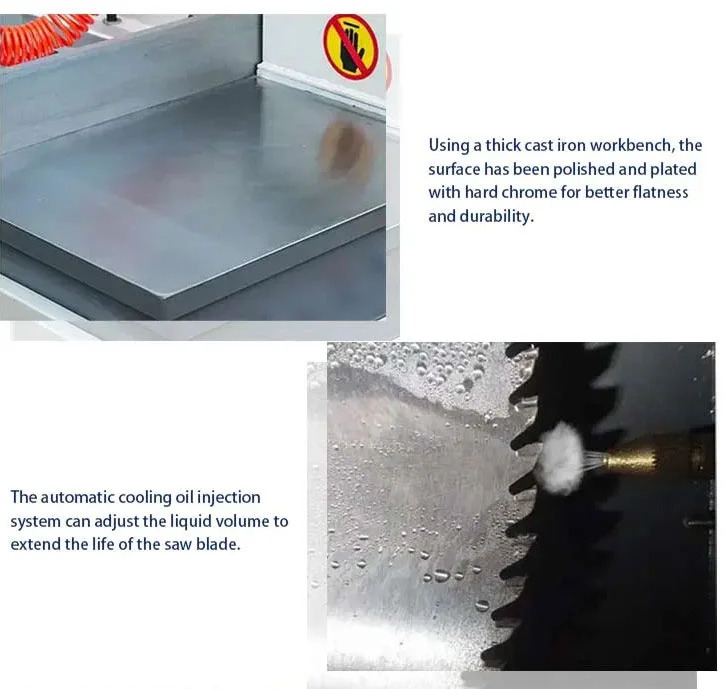

- कूलिंग स्नेहन प्रणाली:स्वयंचलित अणुयुक्त कटिंग फ्लुइड सिस्टम ब्लेड आणि कटिंग झोनवर वंगणाचे धुके लागू करते. हे घर्षण कमी करते, ब्लेडचे आयुष्य वाढवते आणि स्वच्छ कट पृष्ठभाग तयार करण्यास मदत करते.
- सुरक्षा संलग्नक:एक पूर्ण बंद ब्लेड गार्ड कटिंग क्षेत्र व्यापतो. ब्लेडच्या मार्गात अडथळा आढळल्यास आपत्कालीन स्टॉप बटण आणि टक्कर संरक्षण सेन्सर मशीनला थांबवतात.
औद्योगिक ॲल्युमिनियम प्रोफाइल मानक ॲक्सेसरीजसाठी सीएनसी परिपत्रक सॉ
- CNC सर्वो फीडिंग कंट्रोल सिस्टम + 10-इंच मल्टी-लँग्वेज टच स्क्रीन
- ॲल्युमिनियमसाठी आयात केलेले टंगस्टन कार्बाइड गोलाकार सॉ ब्लेड
- गॅस-लिक्विड डॅम्पिंग कटिंग सॉ हेड असेंब्ली
- मऊ अँटी-स्क्रॅच जबड्यांसह ड्युअल वायवीय स्वयंचलित क्लॅम्पिंग डिव्हाइस
- स्वयंचलित कूलिंग स्नेहन अभिसरण प्रणाली
- पूर्ण बंद सुरक्षा ब्लेड संरक्षक कव्हर
- ॲल्युमिनियम चिप धूळ संकलन पाइपलाइन
- आपत्कालीन स्टॉप बटण, टक्कर संरक्षण सेन्सर
- संपूर्ण इंग्रजी ऑपरेशन आणि मेंटेनन्स मॅन्युअल, स्पेअर पार्ट टूलकिट
औद्योगिक ॲल्युमिनियम प्रोफाइलसाठी सीएनसी परिपत्रक सॉ वैकल्पिक अपग्रेड मॉड्यूल्स
- झिरो-टेल कटिंग स्ट्रक्चर (अवशिष्ट शेपटी ≤5 मिमी, उच्च सामग्रीचा वापर)

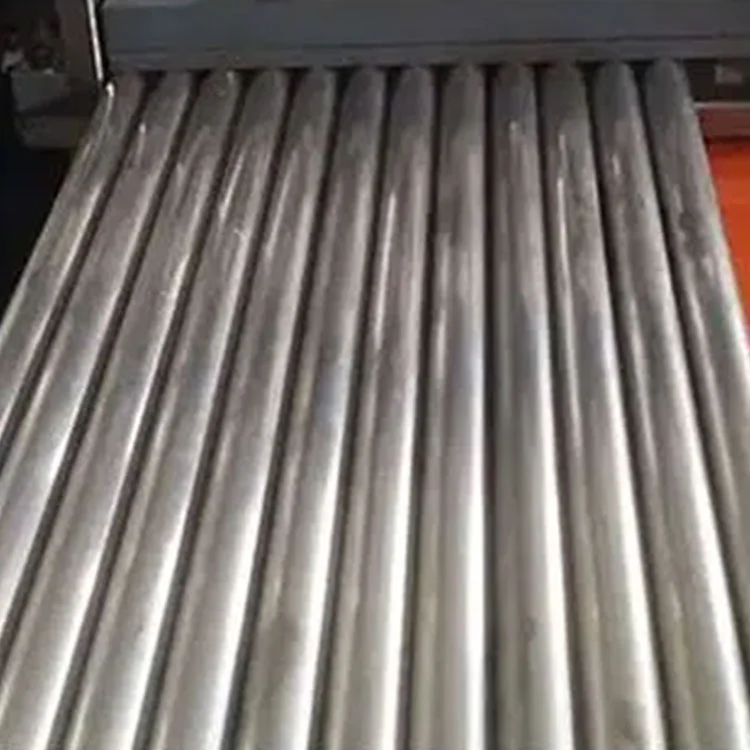

- 6m लांब प्रोफाइलसाठी स्वयंचलित लोडिंग आणि अनलोडिंग रोलर कन्व्हेयर लाइन
- CNC अनियंत्रित अँगल कटिंग मॉड्यूल (22.5°--157.5°)
- मोठ्या क्षमतेची चिप स्टोरेज डस्ट कलेक्टर
- IoT रिमोट ऑनलाइन निदान आणि डेटा आकडेवारी मॉड्यूल
- बंडल मल्टी-पीस सिंक्रोनस क्लॅम्पिंग फिक्स्चर
- सानुकूल विस्तारित फीडिंग प्रवास 12000 मिमी पर्यंत
अर्जाची व्याप्ती

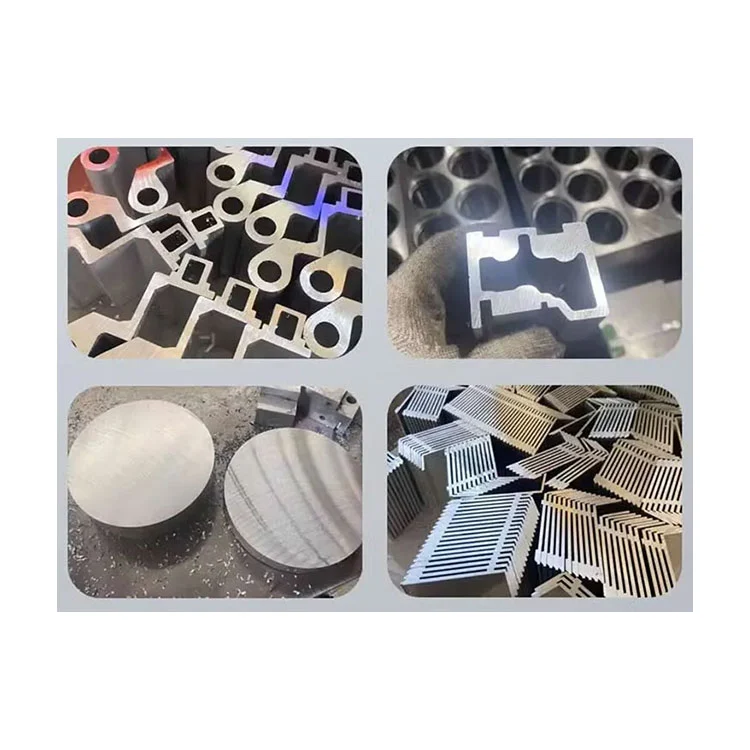

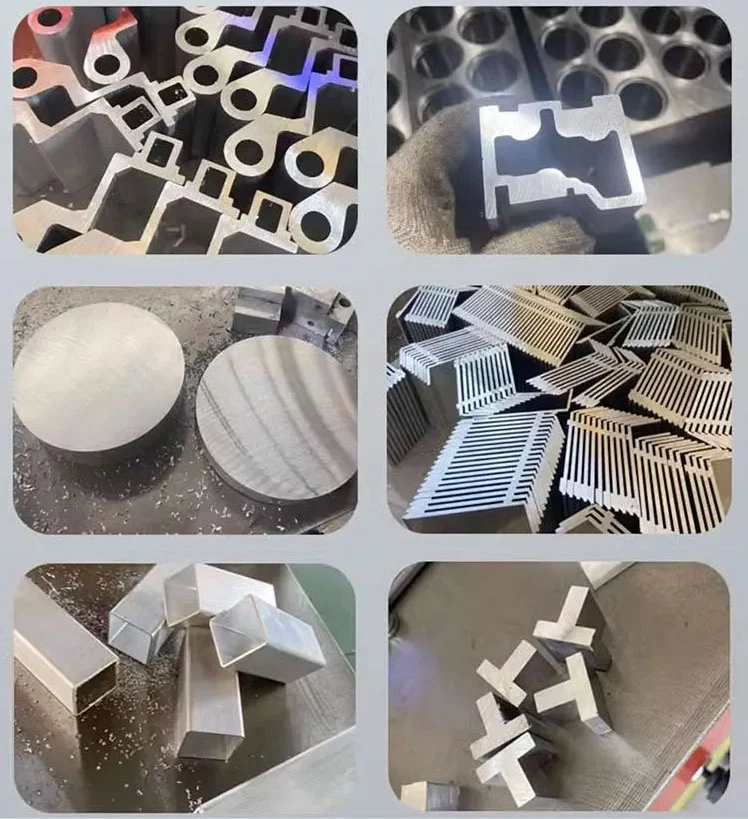

दऔद्योगिक ॲल्युमिनियम प्रोफाइलसाठी सीएनसी परिपत्रक सॉउत्पादन वातावरणात वापरले जाते जेथे पुढील मशीनिंग किंवा असेंब्लीपूर्वी ॲल्युमिनियम एक्सट्रूझन्स लांबीमध्ये कापले जातात. ठराविक वापरांमध्ये खिडक्या आणि दरवाजांसाठी फ्रेम प्रोफाइल कटिंग, पडदे वॉल म्युलियन्स आणि ट्रान्सम्स, औद्योगिक ॲल्युमिनियम स्ट्रक्चरल सदस्य, सोलर पॅनेल माउंटिंग रेल आणि आर्किटेक्चरल डेकोरेटिव्ह प्रोफाइल यांचा समावेश होतो. सॉ त्याच्या क्रॉस-सेक्शन क्षमतेमध्ये घन आणि पोकळ ॲल्युमिनियम विभाग, थर्मल ब्रेक प्रोफाइल आणि हलके तांबे किंवा पीव्हीसी एक्सट्रूझन प्रक्रिया करू शकते. ऐच्छिक अनियंत्रित कोन मॉड्यूलसह, ते गॅबल-एंड फ्रेम्स, ट्रॅपेझॉइडल विंडो आणि मल्टी-साइड आर्किटेक्चरल असेंब्लीसाठी कोन कट देखील तयार करते.
आमची सेवा
- कमिशनिंगच्या तारखेपासून किमान एक वर्षाची वॉरंटी.
- विक्रीपूर्वी, दरम्यान आणि विक्रीनंतर विनामूल्य सल्लामसलत.
- मानार्थ प्रकल्प नियोजन आणि लेआउट डिझाइन.
- सर्व फंक्शन्स निर्दिष्ट केल्याप्रमाणे कार्य करेपर्यंत विनामूल्य उपकरण डीबगिंग.
- लांब-अंतराच्या शिपिंग व्यवस्थेचे मानार्थ समन्वय.
- उपकरणे चालवणे आणि देखभाल करणे यावर मोफत प्रशिक्षण.
- एक वर्षाची संपूर्ण वॉरंटी आणि आजीवन देखभाल सेवा.
