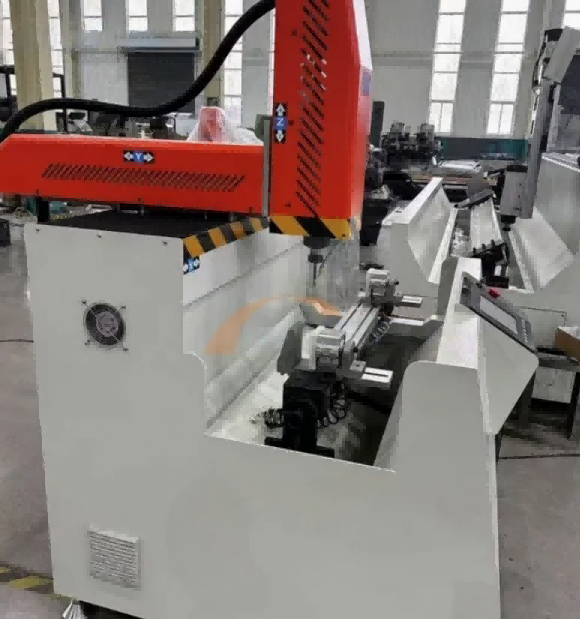

800mm 3-अक्ष उच्च-कडकपणा CNC मशीनिंग केंद्र | उद्देश-औद्योगिक ॲल्युमिनियम एक्सट्रूझन्ससाठी तयार केलेले

उत्पादन सारांश

800 मिमी सीएनसी मशीनिंग सेंटर औद्योगिक ॲल्युमिनियम प्रोफाइल, सिस्टम विंडो/दरवाजा विभाग, पडदा-वॉल एक्सट्रूझन्स आणि हलक्या धातूच्या फ्रेम्ससाठी उद्देशाने तयार केलेले आहे. हे ड्रिलिंग, मिलिंग, स्लॉटिंग, चेम्फरिंग, टॅपिंग आणि पृष्ठभाग मशीनिंग एकाच क्लॅम्पिंगमध्ये पूर्ण करते — स्टेशन्समध्ये मॅन्युअल रिपोझिशनिंग नाही, वारंवार फिक्स्चरिंगमुळे जमा होणारी सहनशीलता नाही. कॉम्पॅक्ट फूटप्रिंट, सर्वो-चालित अक्ष आणि ॲल्युमिनियम-ऑप्टिमाइझ केलेले स्पिंडल हे स्टँडअलोन ड्रिल प्रेस, मॅन्युअल मिल्स आणि हँड डिबरिंगमधून व्यावहारिक सुधारणा करतात.

विहंगावलोकन

ॲल्युमिनियमसाठी स्टील-जॉबिंग व्हीएमसी रेट्रोफिट केलेल्या विपरीत, हे मशीन ॲल्युमिनियम प्रोफाइल वर्कफ्लोपासून सुरू होते: लांब स्टॉक, पातळ भिंती, घट्ट भोकांचे नमुने, स्वच्छ शेवटचे चेहरे, जलद फीड दर. प्रबलित मशीन बॉडी आणि तणाव-मुक्त फ्रेम कंपन कमी ठेवते, तर हाय-स्पीड इलेक्ट्रिक स्पिंडल विभाग बर्न न करता किंवा जड burrs न सोडता ॲल्युमिनियम स्वच्छपणे काढून टाकते.

लहान ते मध्यम-लांबीच्या प्रोफाइल्स, हार्डवेअर ब्रॅकेट्स, कनेक्टर प्लेट्स, फ्रेम नोड्स आणि पडदा-वॉल फिटिंग्स चालवणाऱ्या कार्यशाळांसाठी, 800 मिमी स्ट्रोक हा गोड स्पॉट आहे — बहुतेक फॅब्रिकेटेड भागांसाठी पुरेशी लांबी, तुमच्या कटिंग आणि असेंबली लाईनच्या बाजूला बसण्यासाठी पुरेशी लहान.

तांत्रिक तपशील



प्रमुख वैशिष्ट्ये

ॲल्युमिनियम-प्रथम 3-अक्ष डिझाइन — ऑप्टिमाइझ स्पिंडल स्पीड, फीड लॉजिक आणि 6061 / 6063 एक्सट्रूजनसाठी चिप इव्हॅक्युएशन

एक-क्लॅम्पिंग मल्टी-प्रोसेस — ड्रिल, मिल, टॅप, काउंटरसिंक, चेम्फर आणि प्रोफाइल न हलवता खोदकाम

टिल्टिंग / फिरवण्यायोग्य वर्कटेबल (-90° / 0° / +90°) — एकाच सेटअपमध्ये शीर्ष आणि दोन्ही बाजूचे चेहरे मशीन केलेले

सर्वो-चालित X/Y/Z — स्थिर स्थिती, पुनरावृत्ती करण्यायोग्य छिद्र नमुने, गुळगुळीत कंटूर मिलिंग

हाय-स्पीड इलेक्ट्रिक स्पिंडल - एअर-कूल्ड किंवा लिक्विड-कूल्ड पर्याय, ॲल्युमिनियम चिप लोडसाठी ट्यून केलेले

ग्राफिक सीएनसी प्रोग्रामिंग — भोक/स्लॉट प्रकार निवडा, परिमाणे प्रविष्ट करा, टूलपाथ व्युत्पन्न करा; विनंतीनुसार CAD/G-कोड आयात करा

वायवीय प्रोफाइल क्लॅम्प्स — जलद लोडिंग, सुरक्षित होल्डिंग, पातळ-भिंतीच्या भागांवर कमीतकमी विकृती

मिस्ट / स्प्रे कूलिंग - कटर थंड ठेवते, लांब ॲल्युमिनियम स्वॅर्फ साफ करते, एनोडाइज्ड किंवा पावडर-लेपित पृष्ठभागांचे संरक्षण करते

कॉम्पॅक्ट इंडस्ट्रियल बिल्ड — खिडकी-दारांची दुकाने, दर्शनी कार्यशाळा, ऑटोमेशन-फ्रेम निर्माते आणि OEM प्रोफाइल प्रोसेसर फिट होतात

मशीनिंग क्षमता

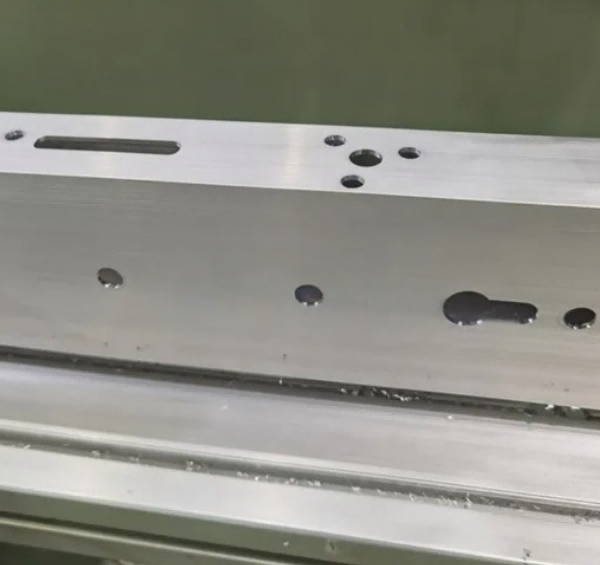

गोल छिद्र, आयताकृती छिद्र, कीहोल, चौरस छिद्र, विशेष-आकाराचे कटआउट

एंड-फेस मिलिंग आणि स्क्वेअरिंग

स्लॉट मिलिंग, बिजागर पॉकेट्स, लॉक केस, हार्डवेअर होल

थ्रेड टॅपिंग (पर्यायी कठोर टॅपिंग)

Chamfering, countersinking, प्रकाश खोदकाम

टेबल टिल्टद्वारे खोल छिद्र

शॉर्ट इंडस्ट्रियल एक्सट्रूजन, ब्रॅकेट प्लेट्स, टी-स्लॉट रेल, मशीन-फ्रेम नोड्स

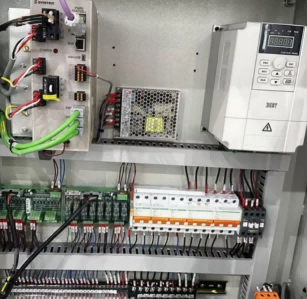

800mm CNC मशीनिंग सेंटर फॉर इंडस्ट्रियल ॲल्युमिनियम प्रोफाइल्स इंटेलिजेंट CNC कंट्रोल सिस्टम, गैर-व्यावसायिक कामगारांसाठी सोपे ऑपरेशन

• 10-इंच बहु-भाषा टच स्क्रीन सीएनसी कंट्रोलर (इंग्रजी, स्पॅनिश, अरबी, रशियन पर्यायी)
• बिल्ट-इन समर्पित ॲल्युमिनियम प्रोफाइल प्रक्रिया लायब्ररी: पडदा भिंती कनेक्टरसाठी पूर्व-संचयित पॅरामीटर्स, विंडो बिजागर छिद्र, सोलर ब्रॅकेट माउंटिंग होल, एक-क्लिक कॉल
• यूएसबी फ्लॅश ड्राइव्हद्वारे डीएक्सएफ सीएडी ड्रॉइंग इंपोर्टला सपोर्ट करा, कॉम्प्लेक्स मॅन्युअल प्रोग्रामिंगशिवाय सिस्टम एनसी मशीनिंग प्रोग्राम स्वयं-उत्पन्न करते
• पर्यायी रिमोट IoT मॉड्यूल: ऑनलाइन रिमोट डीबगिंग, दोष निदान आणि उत्पादन डेटा आकडेवारी 24/7

औद्योगिक ॲल्युमिनियम प्रोफाइलसाठी 800mm CNC मशीनिंग सेंटर

आम्ही चीनमधील जिनान येथे स्थित एक अग्रगण्य उपक्रम आहोत, जे उच्च-गुणवत्तेचे ॲल्युमिनियम विंडो डोअर मशीन, UPVC विंडो डोअर मशीन, ग्लास प्रोसेसिंग मशीनचे डिझाईन, उत्पादन आणि वितरण यामध्ये विशेष आहे. आमच्या जागतिक ग्राहकांच्या विविध गरजा पूर्ण करण्यासाठी आमची कंपनी नाविन्यपूर्ण आणि सानुकूलित उपाय प्रदान करण्यासाठी वचनबद्ध आहे.

उत्पादने आणि सेवा: आम्ही ॲल्युमिनियम आणि UPVC खिडक्या तसेच दुहेरी ग्लेझिंग सोल्यूशन्सच्या निर्मितीसाठी मशिनरींची विस्तृत श्रेणी ऑफर करतो. आमची उत्पादने सुस्पष्टता, कार्यक्षमता आणि टिकाऊपणासाठी तयार केली गेली आहेत, ज्यामुळे आमचे ग्राहक आंतरराष्ट्रीय मानकांशी जुळणाऱ्या उच्च-गुणवत्तेच्या खिडक्या तयार करू शकतात.

बाजार उपस्थिती: आमच्या प्रगत यंत्रसामग्रीला संपूर्ण उत्तर अमेरिका, दक्षिण अमेरिका, युरोप, मध्य पूर्व आणि इतर प्रदेशांमध्ये विस्तृत अनुप्रयोग सापडले आहेत. आमची जागतिक उपस्थिती गुणवत्ता आणि ग्राहकांच्या समाधानासाठी आमच्या वचनबद्धतेचा पुरावा आहे.

संशोधन आणि विकास: आम्ही संशोधन आणि विकासावर जोरदार भर देतो. आमची समर्पित R&D टीम आमच्या उत्पादन ऑफरमध्ये नाविन्य आणण्यासाठी आणि वर्धित करण्यासाठी अथक परिश्रम करते.

सानुकूलन क्षमता:प्रत्येक ग्राहकाला अनन्यसाधारण आवश्यकता असतात हे समजून, आम्ही विशिष्ट उत्पादन गरजा पूर्ण करण्यासाठी तयार केलेले उपाय ऑफर करतो.

हे 800 मिमी प्रोफाइल सीएनसी केंद्र का निवडा

बहुतेक दुकानांना ॲल्युमिनियम प्रोफाइल मशीनिंग सुरू करण्यासाठी 6-मीटर गॅन्ट्री मशीनची आवश्यकता नसते. त्यांना अचूक, प्रोग्राम करायला सोपी, चालवायला स्वस्त आणि 3-स्टेशन जॉबमध्ये 300mm ब्रॅकेट न बदलणारी मशीन हवी आहे. हे 800mm केंद्र री-फिक्स्चरिंग पायरी काढून टाकते, ऑपरेटर प्रशिक्षण लहान करते आणि संपूर्ण बॅचमध्ये छिद्रांचे नमुने एकसमान ठेवते.

मॅन्युअल मशीनिंगच्या तुलनेत:

कमी सेटअप = कमी सहनशीलता स्टॅक

एक कार्यक्रम = पुनरावृत्ती करण्यायोग्य भाग

एक क्लॅम्पिंग = चौकोनी छिद्र, संरेखित स्लॉट, स्वच्छ अंत चेहरे

एक ऑपरेटर = ड्रिलिंग + मिलिंग + समान चक्रात टॅपिंग

नियंत्रण आणि सॉफ्टवेअर

सीएनसी इंटरफेस प्रोफाईल कामासाठी तयार केला आहे, जी-कोड आधीपासून बोलणाऱ्या मशीनिस्टसाठी नाही. ऑपरेटर वैशिष्ट्य निवडतात — छिद्र, स्लॉट, पॉकेट, थ्रेड, एंड-मिल पास — आकार आणि स्थान प्रविष्ट करा आणि सिस्टम टूलपाथ हाताळते. प्रगत वापरकर्त्यांसाठी, CAD रेखाचित्रे आणि जी-कोड आयात समर्थित आहेत, आणि मशीनला विंडो-डोअर / पडदा-वॉल सॉफ्टवेअर किंवा विनंतीनुसार ERP डेटा एक्सपोर्टसह एकत्रित केले जाऊ शकते.

टूलिंग आणि कूलिंग

ॲल्युमिनियमला ​​तीक्ष्ण टूलींग, योग्य रेक अँगल आणि फास्ट चिप इव्हॅक्युएशन हवे आहे. मशीन कार्बाइड एंड मिल्स, ड्रिल/मिल कॉम्बो, टॅपिंग कोलेट्स, खोदकाम बिट्स आणि सॉ-ब्लेड युनिट्सना सपोर्ट करते. मिस्ट कूलिंग कटरला स्वर्फ वेल्डिंग प्रतिबंधित करते; जड भागांसाठी फ्लड कूलिंग उपलब्ध आहे.

क्लॅम्पिंग आणि वर्कहोल्डिंग

वायवीय क्लॅम्प्स पातळ भिंती चिरडल्याशिवाय संदर्भ डेटामच्या विरूद्ध प्रोफाइल धरून ठेवतात. फिक्स्चर स्टेशन वेगवेगळ्या विभागाच्या उंची आणि रुंदीसाठी पुनर्स्थित केले जाऊ शकतात. सिस्टीम प्रोफाइल, थर्मल-ब्रेक सेक्शन आणि नॉन-स्टँडर्ड एक्सट्रूजनसाठी पर्यायी कस्टम जबडे उपलब्ध आहेत.

गुणवत्ता आणि कडकपणा

दीर्घकालीन विकृती कमी करण्यासाठी मुख्य संरचना तणावमुक्त आहेत. रेखीय मार्गदर्शक आणि बॉल स्क्रू केवळ उच्च गतीसाठी नव्हे तर पुनरावृत्ती स्थितीसाठी निवडले जातात. परिणाम बॅच रनमध्ये स्थिर अचूकता आहे — फक्त एक चांगला पहिला भाग नाही.

पॅकेजिंग आणि वितरण

निर्यातीसाठी प्लायवुड केस / स्ट्रेच फिल्म + स्टील स्ट्रॅपिंग

ऑपरेशन मॅन्युअल आणि इंग्रजी प्रशिक्षण व्हिडिओ समाविष्ट

दूरस्थ स्थापना मार्गदर्शन आणि कार्यक्रम प्रशिक्षण

OEM / ODM मॉडेल नाव, रंग आणि लेबल समर्थित

MOQ: 1 संच

लीड टाइम: कॉन्फिगरेशनवर अवलंबून 10-30 कार्य दिवस

विक्रीनंतरची सेवा

कॉन्फिगरेशननुसार 12-24 महिन्यांची वॉरंटी

आजीवन दूरस्थ तांत्रिक समर्थन

सुटे भाग आणि उपभोग्य वस्तूंचा पुरवठा

निवडक बाजारपेठांसाठी ऑन-साइट सेवा उपलब्ध आहे

इंग्रजी/चायनीज/स्पॅनिश/रशियन/अरबी समर्थन पर्यायी

वारंवार विचारले जाणारे प्रश्न

ते स्टील किंवा स्टेनलेस कापू शकते?

हे ॲल्युमिनियम आणि पीव्हीसी/लाइट मिश्र धातुंसाठी ऑप्टिमाइझ केलेले आहे. योग्य टूलिंग आणि कमी फीडसह अधूनमधून सौम्य-स्टीलचे पातळ भाग शक्य आहेत, परंतु ते स्टील मशीनिंग केंद्र नाही.

लांब पडदे-भिंत प्रोफाइलसाठी 800 मिमी पुरेसे आहे का?

पूर्ण-लांबीच्या 6m mullions साठी, नाही — त्यांना लाँग-स्ट्रोक प्रोफाइल सेंटरची आवश्यकता आहे. परंतु मशीन केलेले नोड्स, शेवटचे तपशील, कंस आणि लहान विभागांसाठी, 800 मिमी आदर्श आहे.

ते थ्रेड टॅप करू शकते?

होय. नियंत्रण प्रणाली आणि स्पिंडलवर अवलंबून कठोर टॅपिंग पर्यायी आहे.

शिकणे किती कठीण आहे?

लहान व्हिडिओ प्रशिक्षणानंतर नवीन ऑपरेटर मानक होल/स्लॉट जॉब चालवू शकतो. कॉम्प्लेक्स 3D मिलिंगसाठी CAD/CAM अनुभव आवश्यक आहे.

तुम्ही सानुकूल फिक्स्चरचे समर्थन करता?

होय. प्रोफाइल क्रॉस-सेक्शन, भोक नमुना आणि बॅच आकार पाठवा; आम्ही clamps, साधने आणि सायकल लेआउट प्रस्तावित.
