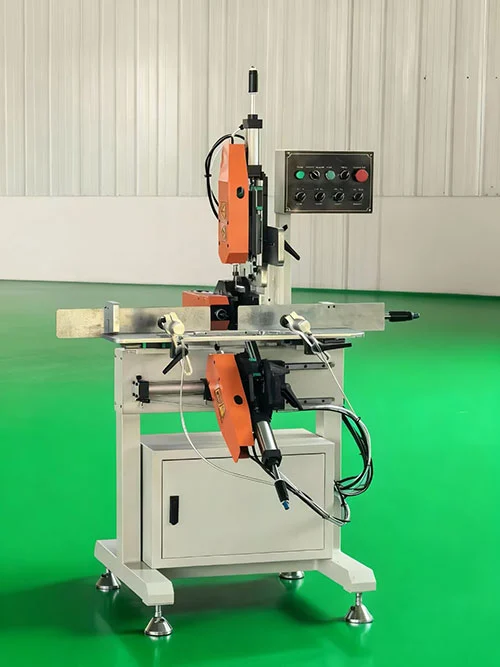

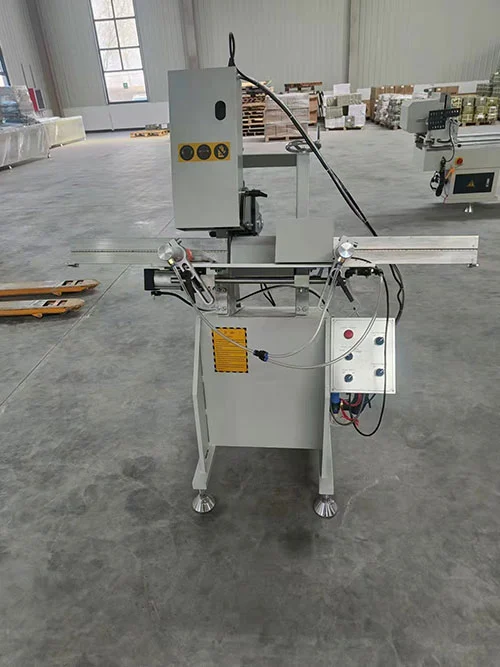

UPVC PVC विंडो वॉटर स्लॉट मिलिंग मशीन

• UPVC PVC विंडो वॉटर स्लॉट मिलिंग मशीनतीन-अक्ष मिलिंग क्षमता प्रदान करते: समान स्टेशनवर अनुलंब, क्षैतिज आणि कोन कट.
• हे पीव्हीसी खिडकी आणि दरवाजा प्रोफाइलमध्ये मिलिंग वॉटर ड्रेनेज स्लॉट्स आणि एअर प्रेशर बॅलेन्स होलसाठी तयार केले आहे.
• खालचे डोके बदलते आणि एका क्लॅम्पिंग क्रियेत साधन घट्ट करते, त्यामुळे वर स्लॉट प्रक्रियाUPVC PVC विंडो वॉटर स्लॉट मिलिंग मशीनइंटरमीडिएट मॅन्युअल टूल बदलांशिवाय पूर्ण होते.
• मिलिंग वर्कटेबल आयताकृती रेषीय मार्गदर्शकाच्या बाजूने फिरते, कट दरम्यान सरळ रेषेची गती राखते.
• तिरकस मिलिंग हेड कोन समायोजन आणि स्वयंचलित वर/खाली तसेच डावी/उजवीकडे हालचाल करण्यास अनुमती देते. हे डावे-उजवे स्लॉट सममिती जतन करताना 45° वॉटर स्लॉट मिलिंग सक्षम करते.
• आवश्यक कटिंग वेगाने स्थिर मिलिंगसाठी हाय-स्पीड स्पिंडल मोटर्स स्थापित केल्या जातात.

तांत्रिक तपशील

अर्जाची व्याप्ती

याUPVC PVC विंडो वॉटर स्लॉट मिलिंग मशीनUPVC आणि PVC खिडकी आणि दरवाजा उत्पादन लाइनवर वापरले जाते. ठराविक ऍप्लिकेशन्समध्ये केसमेंटच्या पायथ्याशी ड्रेनेज स्लॉट्स मिलिंग करणे आणि खिडकीच्या चौकटी सरकवणे, ट्रान्सम्स आणि म्युलियन्समधील हवेच्या दाबाचे समानीकरण छिद्र कापणे आणि प्रोफाइल डिझाइननुसार आवश्यक असेल तेथे कोनयुक्त स्लॉट तयार करणे समाविष्ट आहे. हे मशीन मानक पांढरे प्रोफाइल आणि रंगीत किंवा लॅमिनेटेड दोन्ही विभाग हाताळते, तीन-अक्ष हेड लेआउट निवासी आणि हलक्या व्यावसायिक विंडो फॅब्रिकेशनमध्ये आढळलेल्या स्लॉट कॉन्फिगरेशनला कव्हर करते.

मुख्य घटक

• तीन स्पिंडल मोटर्स (प्रत्येकी 0.75 kW):तीन मिलिंग हेडसाठी स्वतंत्र ड्राइव्ह प्रदान करा, UPVC मटेरिअलवर क्लीन स्लॉट एजसाठी 24,000 r/min च्या वेगाने काम करा.
• आयताकृती रेखीय मार्गदर्शक प्रणाली:मिलिंग स्ट्रोक दरम्यान हलवलेल्या वर्कटेबलला सपोर्ट करते, स्लॉट स्ट्रेटनेस आणि बॅचेसमध्ये पुनरावृत्ती करण्यायोग्य स्थिती राखण्यात मदत करते.
• खालच्या डोक्यावर वायवीय टूल क्लॅम्पिंग:कटर एका क्रियेत बदलले आणि घट्ट केले जाते, निष्क्रिय वेळ कमी करते आणि मॅन्युअल टूल घट्ट करण्याचे दिनचर्या काढून टाकतात.
• समायोज्य तिरकस हेड (क्रमांक 3 हेड):लॉकिंग हँडलसह मिलिंग अँगल मॅन्युअली सेट केला जाऊ शकतो, डाव्या-उजव्या स्लॉटची सममिती सुसंगत ठेवत 45° आणि इतर कोन कव्हर करतो.
• नियंत्रण पॅनेल आणि वायरिंग:समर्पित आणीबाणी स्टॉपसह पुश-बटण ऑपरेशन. इलेक्ट्रिकल घटक धूळ-संरक्षित आच्छादनात ठेवलेले असतात आणि स्थिर क्लॅम्प दाब राखण्यासाठी वायवीय सर्किटमध्ये फिल्टर-रेग्युलेटर-लुब्रिकेटर युनिट समाविष्ट असते.
• फ्रेम आणि रक्षक:वेल्डेड स्टील बेस एक कठोर संरचना प्रदान करते. पारदर्शक सुरक्षा रक्षक मिलिंग क्षेत्र व्यापतात आणि स्पिंडल स्टार्ट सर्किटसह इंटरलॉक करतात.

मशीन फंक्शन्स

• स्वयंचलित साधन बदल आणि स्लॉट सायकल:खालचे डोके टूल क्लॅम्पिंग करते आणि मॅन्युअल री-टूलिंगशिवाय स्लॉट मिलिंग पूर्ण करून एकाच क्रियेत सोडते.
• पाणी स्लॉट आणि शिल्लक छिद्र क्षमता:UPVC आणि PVC प्रोफाइल्सवर ड्रेनेज स्लॉट्स आणि एअर प्रेशर इक्वलाइझेशन होल हाताळते.
• मार्गदर्शित हालचाल:एक आयताकृती रेखीय मार्गदर्शिका हलत्या वर्कटेबलला सपोर्ट करते, सरळ, पुनरावृत्ती करण्यायोग्य मिलिंग पाथमध्ये योगदान देते.
• सरळ नियंत्रणे:स्पष्टपणे लेबल केलेल्या फंक्शन्ससह पुश-बटण ऑपरेशन; मूलभूत फॅक्टरी प्रशिक्षण असलेले ऑपरेटर थोड्या सेटअप कालावधीनंतर मशीनचे व्यवस्थापन करू शकतात.
• कॉम्पॅक्ट फूटप्रिंट:1150 × 1100 × 1700 मिमीचे परिमाण मानक विंडो फॅब्रिकेशन लाइनमध्ये बसतात.

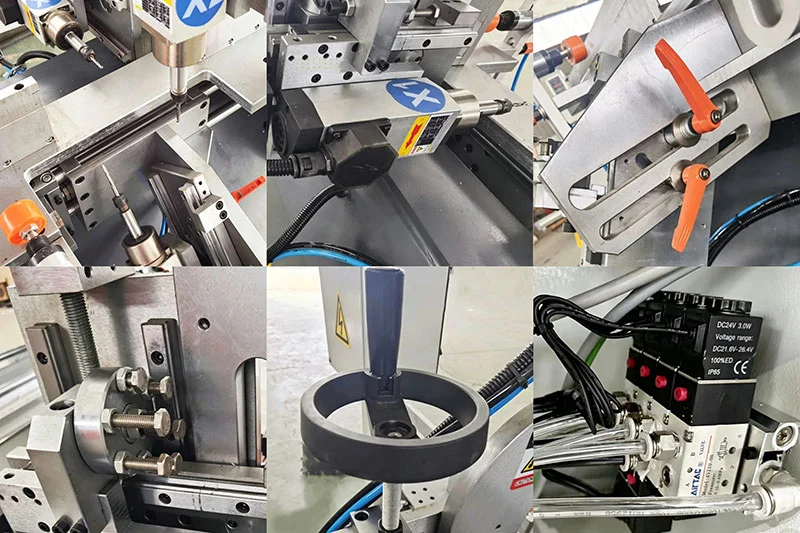

उत्पादन तपशील

• तीन मिलिंग डोके— UPVC खिडकी आणि दरवाजा प्रोफाइलवर वॉटर स्लॉट आणि एअर होल मशीनिंगसाठी कॉन्फिगर केलेले.
• हाय-स्पीड स्पिंडल मोटर— स्वच्छ स्लॉट कडांसाठी जास्तीत जास्त 24,000 r/min पर्यंत घूर्णन गती.
• क्रमांक 3 डोके (तिरकस)- आवश्यक स्लॉट कोन जुळण्यासाठी मिलिंग अँगल मॅन्युअली सेट केला जाऊ शकतो.
• जलद-समायोजित खोली थांबा— प्रोफाइल बॅच दरम्यान स्विच करताना सेटअप वेळ कमी करते.
• हँड व्हील उंची समायोजन— ऑपरेटरला उपकरणांशिवाय उभ्या कटरची स्थिती ठीक-ट्यून करण्यास अनुमती देते.
• वायवीय आणि विद्युत घटक— आंतरराष्ट्रीय स्तरावर मान्यताप्राप्त पुरवठादारांकडून मिळवलेले आणि CE आवश्यकता पूर्ण करण्यासाठी वायर्ड.

पॅकेजिंग आणि शिपिंग

प्रत्येकUPVC PVC विंडो वॉटर स्लॉट मिलिंग मशीनअंतर्गत फोम पॅडिंग आणि स्टील स्ट्रॅपिंगसह मानक निर्यात लाकडी क्रेटमध्ये पॅक केले जाते. क्रेट हाताळणी चिन्हे आणि शिपिंग तपशीलांसह स्पष्टपणे चिन्हांकित आहे. डिलिव्हरी अटी FOB जिनान किंवा Qingdao आहेत, साधारणपणे ऑर्डर पुष्टीकरणानंतर 15-25 कामकाजाच्या दिवसात पाठवल्या जातात. मशीन कारखाना सोडण्यापूर्वी प्री-शिपमेंट चाचणी अहवाल आणि CE प्रमाणपत्राची डिजिटल प्रत प्रदान केली जाते.

वारंवार विचारले जाणारे प्रश्न

Q1: हे UPVC PVC विंडो वॉटर स्लॉट मिलिंग मशीन कोणत्या सामग्रीवर प्रक्रिया करू शकते?

उत्तर: हे UPVC आणि PVC खिडकी आणि दरवाजा प्रोफाइलसाठी तयार केले आहे.

Q2: मशीनला कुशल ऑपरेटरची आवश्यकता आहे का?

A: नियंत्रणे साध्या पुश-बटण पॅनेलवर आधारित असतात. ऑपरेटर वर्कफ्लो त्वरीत शिकू शकतात आणि तपशीलवार सूचना प्रदान केल्या आहेत.

Q3: मशीन मिल ४५° वॉटर स्लॉट करू शकते का?

उ: होय. तिरकस मिलिंग हेड 45° स्लॉट मिलिंगला सपोर्ट करते आणि प्रोफाइलवर डावी-उजवी सममिती राखते.

Q4: वीज पुरवठा सानुकूल करण्यायोग्य आहे का?

A: मानक कॉन्फिगरेशन 220V 50/60Hz वापरते. ऑर्डर करताना इतर व्होल्टेजची व्यवस्था केली जाऊ शकते.

Q5: स्वयंचलित साधन बदल कसे कार्य करते?

A: खालच्या डोक्याची यंत्रणा एका मोशनमध्ये कटरला बदलते आणि घट्ट करते, ज्यामुळे मॅन्युअल टूल ऍडजस्टमेंट न थांबता स्लॉट पूर्ण होऊ शकतो.

Q6: मिलिंग लांबी श्रेणी काय आहे?

A: मिलिंगची लांबी 30 मिमी ते 60 मिमी पर्यंत समायोज्य आहे.

Q7: मशीन सॉफ्टवेअर किंवा सूचनांसह येते का?

A: इंग्रजी सॉफ्टवेअर इंटरफेस आणि ऑपरेशन सूचना समाविष्ट केल्या आहेत. सिस्टम ऑटोकॅड वरून ड्रॉइंग डेटा इंपोर्ट करू शकते.

Q8: एकूण आकार आणि वजन काय आहे?

A: 1150 × 1100 × 1700 मिमी, एकूण वजन 200 किलो.

Q9: सुटे भाग उपलब्ध आहेत का?

उ: होय. कटर व्हील आणि सेटिंग टूल्स यासारख्या उपभोग्य वस्तू पर्यायी वस्तू म्हणून उपलब्ध आहेत आणि सामान्यतः परिधान केलेले भाग वापरकर्त्याद्वारे बदलले जाऊ शकतात.
