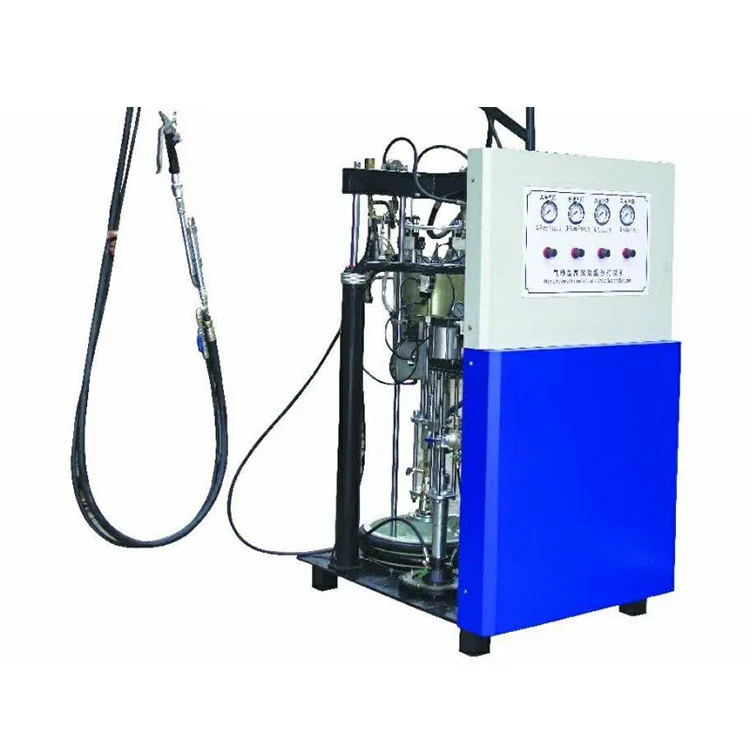

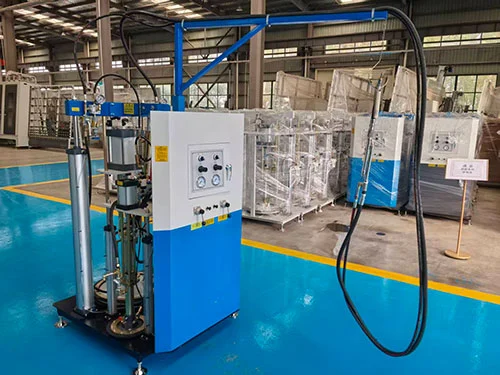

इन्सुलेट ग्लाससाठी दोन घटक सीलंट ऍप्लिकेटर

प्रमुख वैशिष्ट्ये

• पूर्णपणे वायवीय ऑपरेशन:दइन्सुलेट ग्लाससाठी दोन घटक सीलंट ऍप्लिकेटरसंकुचित हवेवर पूर्णपणे चालते. कोणत्याही विद्युत कनेक्शनची आवश्यकता नाही, ज्यामुळे ते बांधकाम साइटवर, तात्पुरत्या कार्यशाळांमध्ये किंवा स्थिर वीज पुरवठा उपलब्ध नसलेल्या ठिकाणी वापरण्यासाठी व्यावहारिक बनते.
• प्रमाण आणि मिश्रण:घटक A साठी 250 मिमी आणि घटक B साठी 80 मिमी व्यासासह वायवीय मोटर्सद्वारे चालवलेला हायड्रॉलिक प्रपोर्शनिंग पंप, दोन सीलंट प्रवाहांना 7:1 आणि 14:1 दरम्यान समायोजित करता येण्याजोग्या सेट गुणोत्तरामध्ये वितरित करतो. एक स्थिर मिक्सिंग ट्यूब नंतर वितरण करण्यापूर्वी सामग्री एकत्र करते.
• वाल्व आणि सील डिझाइन:बेस मटेरियल पंप, क्युरिंग एजंट पंप आणि प्रपोर्शनिंग पंप व्हॉल्व्ह पोर्ट सीलंट घर्षण आणि रासायनिक हल्ल्याच्या प्रतिकारासाठी निवडलेल्या विशेष मिश्र धातुपासून तयार केले जातात. योग्यरित्या देखभाल केल्यावर निर्मात्याने कामकाजाच्या दबावाखाली शून्य गळती दर्शविली.
• क्युरिंग एजंट लाइनवर दुहेरी फिल्टरेशन:क्युरिंग एजंट हायड्रॉलिक सर्किटमध्ये दोन फिल्टर युनिट्स स्थापित केले आहेत. घटक प्रपोर्शनिंग पंपापर्यंत पोचण्यापूर्वी ते कण काढून टाकतात, मिश्रणाच्या गुणवत्तेत सातत्य ठेवतात आणि नोझल अडकण्याची शक्यता कमी करतात.
• हवा पुरवठा आणि वापर:मशीनला 0.5 आणि 0.8 MPa दरम्यान संकुचित हवा पुरवठा आवश्यक आहे, पूर्ण लोड अंतर्गत जास्तीत जास्त 0.8 m³/मिनिट हवा वापरणे आवश्यक आहे. फिल्टर, रेग्युलेटर आणि स्नेहक असलेले मानक एअर तयारी युनिट समाविष्ट केले आहे.

कार्य तत्त्व

दइन्सुलेट ग्लाससाठी दोन घटक सीलंट ऍप्लिकेटरवायवीय पंप ड्राइव्ह तत्त्वावर कार्य करते. संकुचित हवा एअर मोटर विभागात प्रवेश करते, जे दोन स्वतंत्र परस्पर क्रियाशील पिस्टन पंप चालवते — एक बेस सीलंट घटक (A) साठी आणि एक क्यूरिंग एजंट (B) साठी. प्रत्येक पंप त्याच्या संबंधित 55-गॅलन ड्रममधून सक्शन होजद्वारे सामग्री काढतो. A आणि B पंप मोटर्सच्या सापेक्ष व्यासाने (250 mm आणि 80 mm) सेट केलेल्या यांत्रिकरित्या जोडलेल्या गुणोत्तराने पिस्टन दोन घटकांना ढकलतात. वैयक्तिक फिल्टरमधून गेल्यानंतर, सामग्री प्रपोर्शनिंग पंपपर्यंत पोहोचते, जे सेट गुणोत्तर राखते आणि त्यांना स्थिर मिक्सिंग ट्यूबमध्ये फीड करते. ऑपरेटर डिस्पेंसिंग गन नियंत्रित करतो आणि मिश्रित सीलंट इन्सुलेट काचेच्या काठावर लागू करण्यासाठी तयार नोजलमधून बाहेर पडतो. डिस्पेंसिंग गन ट्रिगर खेचल्यावरच वायवीय ड्राइव्ह सायकल चालते, म्हणजे कोणत्याही इलेक्ट्रिकल कंट्रोल सिग्नलशिवाय वापरात नसताना पंप थांबतो.

तांत्रिक तपशील

मुख्य घटक

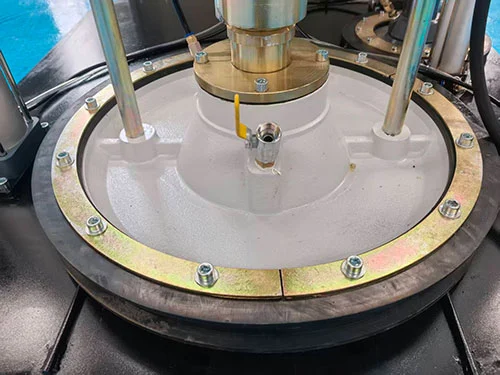

• ए-घटक पंप (बेस सीलंट):250 मिमी व्यासाची वायवीय मोटर पिस्टन पंप चालवते जी 55-गॅलन ड्रममधून बेस सीलंट काढते. पंप दाब गुणोत्तर 50:1 आहे, 0.6 MPa हवेचा दाब अंदाजे 30 MPa कमाल एक्सट्रूजन प्रेशरमध्ये अनुवादित करतो.
• बी-घटक पंप (क्युरिंग एजंट):80 मिमी व्यासाची वायवीय मोटर सेट गुणोत्तरानुसार आवश्यक असलेल्या क्युरिंग एजंट व्हॉल्यूमशी जुळणारा एक लहान विस्थापन पंप चालवते. A आणि B मोटर्समधील यांत्रिक जोडणी 7:1 ते 14:1 पर्यंत प्रमाण श्रेणी निश्चित करते.
• प्रपोर्शनिंग पंप आणि वाल्व ब्लॉक:अलॉय व्हॉल्व्ह सीट्स आणि सील भरलेल्या सीलंट कंपाऊंड्सचे अपघर्षक स्वरूप हाताळतात. व्हॉल्व्ह ब्लॉक हे नियोजित देखभाल दरम्यान साफसफाई आणि सील बदलण्यासाठी वेगळे करण्यासाठी डिझाइन केलेले आहे.
• क्युरिंग एजंट फिल्टरेशन युनिट्स:बदलण्यायोग्य घटकांसह दोन इन-लाइन फिल्टर प्रपोर्शनिंग पंपच्या अपस्ट्रीम कणांना अडकवतात. सीलंट उत्पादकाच्या शिफारशीवर आधारित फिल्टर जाळीचा आकार निवडला जाऊ शकतो.
• स्थिर मिक्सिंग ट्यूब:डिस्पेन्सिंग गन आउटलेटवर जोडलेले डिस्पोजेबल किंवा क्लीन करण्यायोग्य स्थिर मिक्सर. अंतर्गत हेलिकल घटक दोन सीलंट प्रवाहांना एकत्र दुमडतात कारण सामग्री बाहेर काढली जाते, लागू करण्यापूर्वी लगेच मिश्रण प्रक्रिया पूर्ण करते.
• वितरण बंदूक:एर्गोनॉमिक हँडलसह वायवीय ट्रिगर बंदूक. ट्रिगर खेचल्याने पंप सायकल सक्रिय होते; ते सोडल्याने साहित्याचा प्रवाह थांबतो. सुरक्षितता लॉक अपघाती डिस्चार्ज प्रतिबंधित करते.

अर्ज

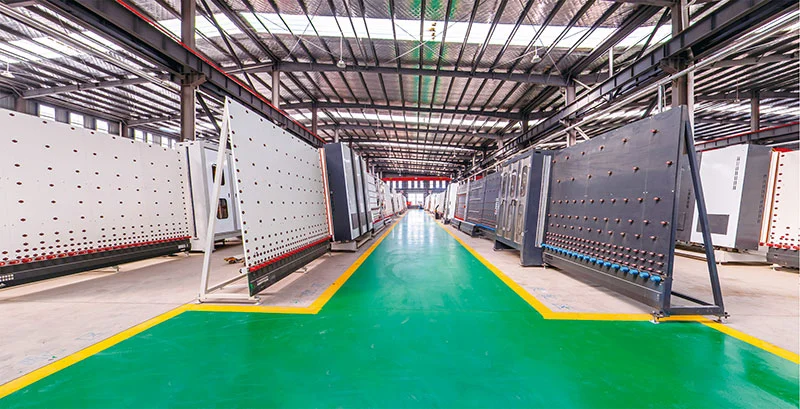

याइन्सुलेट ग्लाससाठी दोन घटक सीलंट ऍप्लिकेटरदुहेरी आणि तिहेरी चकचकीत युनिट्सच्या काठ सील करण्यासाठी इन्सुलेट ग्लास उत्पादन सुविधांमध्ये वापरले जाते. हे असेंबल केलेल्या IGU फ्रेम्सच्या स्पेसर परिमितीवर पॉलिसल्फाइड किंवा पॉलीयुरेथेन-आधारित दोन-घटक सीलंट लागू करते. वायवीय डिझाइन पडदा भिंत आणि स्ट्रक्चरल काचेच्या स्थापनेसाठी साइटवरील ग्लेझिंग कामास देखील समर्थन देते जेथे वीज पुरवठा अविश्वसनीय असू शकतो. ठराविक वापरकर्त्यांमध्ये इन्सुलेट ग्लास उत्पादक, खिडकी आणि दरवाजा उद्योगाला सेवा देणारे ग्लास प्रोसेसिंग प्लांट आणि मोबाइल सीलंट ऍप्लिकेशन उपकरणे आवश्यक असलेले दर्शनी भाग इंस्टॉलेशन कॉन्ट्रॅक्टर्स यांचा समावेश होतो.

वारंवार विचारले जाणारे प्रश्न

Q1: या मशीनला विद्युत शक्ती आवश्यक आहे का?

उ: विद्युत कनेक्शनची आवश्यकता नाही. मशीन संपूर्णपणे कॉम्प्रेस्ड एअरवर चालते, ज्यामुळे ते जॉब साइट्स, मोबाईल वर्कशॉपमध्ये किंवा उत्पादन वातावरणात वापरले जाऊ शकते जेथे ग्लूइंग स्टेशनवर इलेक्ट्रिकल लाइन चालवणे अव्यवहार्य आहे.

Q2: हे अचूक मिश्रण गुणोत्तर कसे सुनिश्चित करते?

A: दइन्सुलेट ग्लाससाठी दोन घटक सीलंट ऍप्लिकेटरनिश्चित व्यास गुणोत्तरासह यांत्रिकरित्या जोडलेले A आणि B पंप वापरते. प्रपोर्शनिंग पंप वाल्व ब्लॉकद्वारे सेट गुणोत्तर राखतो आणि सीलंट उत्पादकाच्या विनिर्देशानुसार ऑपरेटरद्वारे प्रमाण 7:1 ते 14:1 श्रेणीमध्ये समायोजित केले जाऊ शकते.

Q3: कोणती देखभाल आवश्यक आहे?

A: क्युरिंग एजंट सर्किटवरील दोन फिल्टरेशन युनिट्सची तपासणी केली पाहिजे आणि फिल्टर घटक सीलंट वापर आणि दूषिततेच्या पातळीवर आधारित वेळापत्रकानुसार बदलले पाहिजेत. व्हॉल्व्ह ब्लॉक आणि पंप सीलना वेळोवेळी पोशाख तपासण्याची आवश्यकता असते, विशेषतः जेव्हा अपघर्षक सीलंट फॉर्म्युलेशन वापरात असतात. मशिनसोबत मेंटेनन्स मॅन्युअल दिलेले आहे.

Q4: ते मोठ्या बॅचचे उत्पादन हाताळू शकते?

उ: होय. 4 ते 10 लिटर प्रति मिनिट आउटपुट आणि मानक 55-गॅलन ड्रम फीडसह, मशीन इन्सुलेट ग्लास लाईन्सवर सतत उत्पादनासाठी डिझाइन केलेले आहे. सहाय्यक ड्रम ट्रान्सफर पंप वापरल्यास ड्रम फीड सिस्टम उत्पादन न थांबवता पुन्हा भरता येते.

Q5: ऑर्डरची किमान मात्रा आणि लीड टाइम काय आहे?

A: एकच युनिट ऑर्डर केले जाऊ शकते. मानक मशीन साधारणपणे 15-30 कामकाजाच्या दिवसांत पाठवल्या जातात. विशिष्ट मिश्रण गुणोत्तर किंवा ड्रम आकारांसह सानुकूल कॉन्फिगरेशन, लीड टाइम वाढवू शकतात.

Q6: तुम्ही विक्री-पश्चात समर्थन प्रदान करता का?

उ: स्थापना आणि समस्यानिवारणासाठी व्हिडिओ मार्गदर्शनासह तांत्रिक समर्थन दूरस्थपणे उपलब्ध आहे. मुख्य वायवीय घटकांवर एक वर्षाची वॉरंटी लागू होते. सील, फिल्टर आणि स्टॅटिक मिक्सिंग ट्यूबसारखे सुटे भाग स्टॉकमधून ऑर्डर केले जाऊ शकतात आणि पाठवले जाऊ शकतात.
