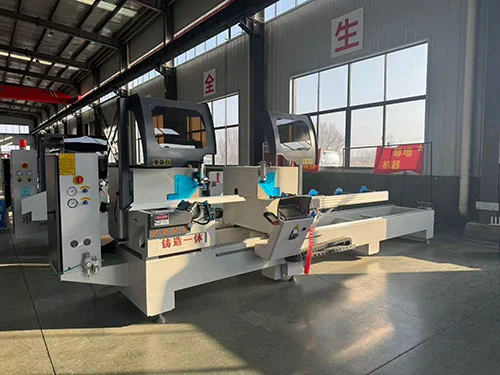

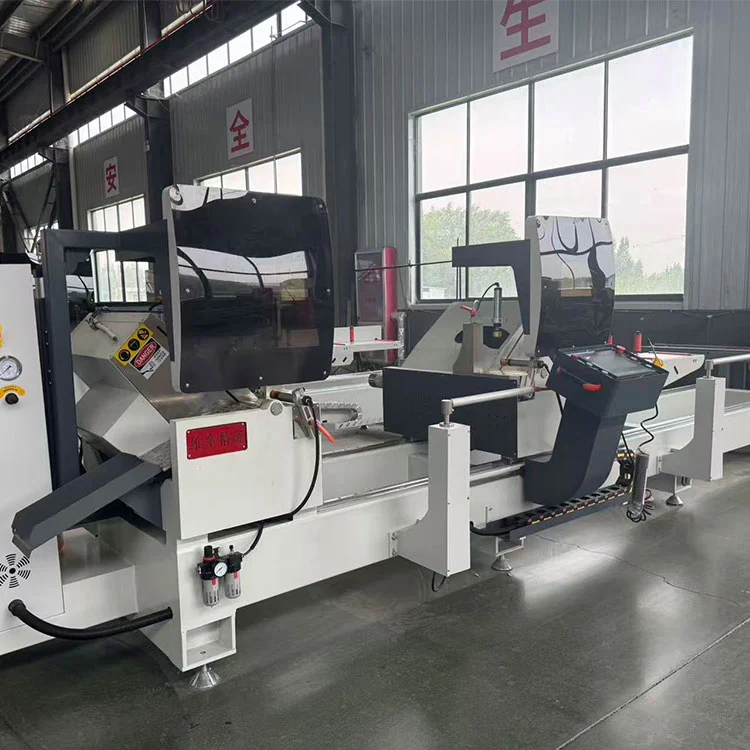

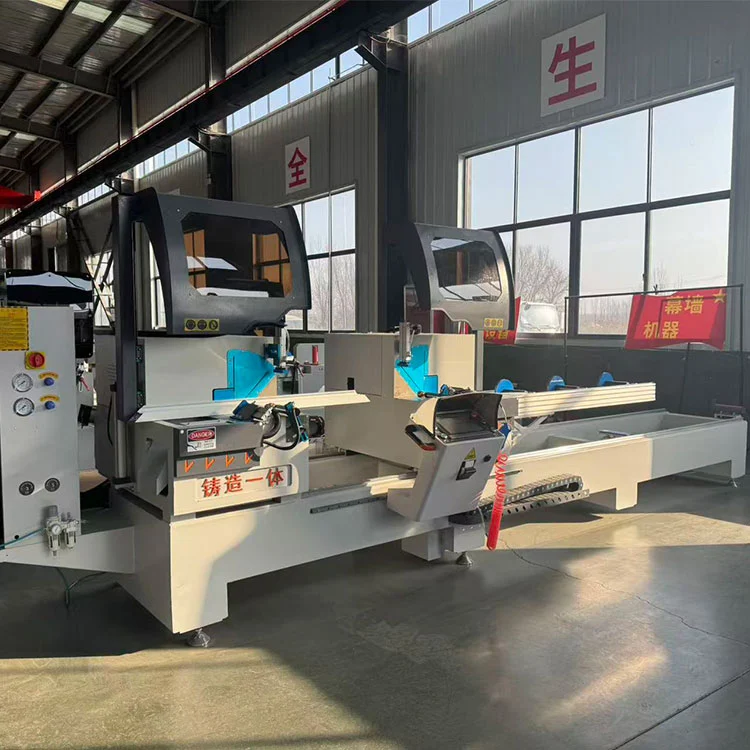

सेमी-ऑटोमॅटिक डबल हेड मिटर सॉ ॲल्युमिनियम प्रोफाइल कटिंग मशीन

शेंडॉन्ग लेबुलंग प्रिसिजन मशिनरी कं, लि., Lebulang मशीन ब्रँड अंतर्गत कार्यरत, 1996 पासून चीनमधील जिनान फॅक्टरीमध्ये ॲल्युमिनियम आणि PVC प्रक्रिया उपकरणे तयार करत आहे. या अर्ध-स्वयंचलित डबल-हेड मीटरने खिडक्या, दरवाजे, पडद्याच्या भिंती आणि औद्योगिक चौकटीसाठी ॲल्युमिनियम प्रोफाइल कापले आहेत. हे 45° ते 135° पर्यंत आडव्या कटिंग कोनांसह आणि 45° ते 90° पर्यंत उभ्या कोनांसह 350 मिमी रुंद आणि 150 मिमी उंचापर्यंत प्रोफाइल हाताळते. दोन 4 kW मोटर्स 2800 rpm वर सॉ ब्लेड चालवतात आणि लांबीच्या स्थितीसाठी रॅक-अँड-पिनियन ट्रान्समिशनसह उजवे डोके रेखीय मार्गदर्शकांवर फिरतात. पाच-अक्ष पूर्ण-बंद सीएनसी प्रणाली कोन आणि लांबीचे स्थान नियंत्रित करते, तर कटिंग फीड दर 0 ते 3 मीटर/मिनिट पर्यंत स्टेपलेस ऍडजस्ट करता येतो.

तांत्रिक मापदंड

वैशिष्ट्ये

• मोठ्या विभागातील प्रोफाइल कटिंग:दसेमी-ऑटोमॅटिक डबल हेड मिटर सॉ ॲल्युमिनियम प्रोफाइल कटिंग मशीनमोठ्या ॲल्युमिनियम प्रोफाइलच्या द्विमितीय कंपाऊंड अँगल कटिंगसाठी डिझाइन केलेले आहे. हे 350 मिमी पर्यंत रुंदी आणि 150 मिमी पर्यंत उंची हाताळते, मानक पडदा भिंत आणि औद्योगिक एक्सट्रूजन आकार व्यापते.
• पाच-अक्ष पूर्ण-बंद सीएनसी प्रणाली:बंद-लूप फीडबॅकसह पाच-अक्ष CNC प्रणालीद्वारे कोन आणि लांबीची स्थिती नियंत्रित केली जाते. हे ±5′ मध्ये कोन सहिष्णुता राखते आणि सामान्य ऑपरेटिंग परिस्थितीत ±0.2 मिमीच्या आत लांबीची पुनरावृत्ती सहनशीलता राखते.
• जंगम सॉ हेड ट्रान्समिशन:रॅक-आणि-पिनियन ड्राइव्हसह रेखीय मार्गदर्शक जोडीवर उजवे कटिंग हेड फिरते. ही व्यवस्था संपूर्ण 6000 मिमी कटिंग क्षमतेपेक्षा अचूक लांबीच्या स्थितीसाठी आवश्यक असलेल्या कडकपणाचे समर्थन करते.
• अचूक पिव्होट बियरिंग्ज:सॉ हेड रोटेशन क्रॉस्ड बेलनाकार रोलर बीयरिंग वापरते, जे स्थिर, कमी-घर्षण कोनीय हालचाल प्रदान करते. हे डिझाइन गुळगुळीत कोन समायोजन आणि सेट स्थितीत विश्वसनीय लॉकिंगमध्ये योगदान देते.
• वर्धित रॉकर आर्म संरचना:सॉ ब्लेड प्रबलित रॉकर हातावर बसवलेले असते जे वर्कटेबलच्या खालून वरच्या दिशेने फिरते. हे कॉन्फिगरेशन प्रोफाइलवर एक गुळगुळीत, स्वच्छ कट पृष्ठभाग तयार करते आणि एकूण कटिंग स्थिरता सुधारते.
• अंडर-टेबल ब्लेड स्विंग:ब्लेड फीडची दिशा वर्कटेबलच्या खाली असते, जी सायकल दरम्यान ऑपरेटरचे हात कटिंग झोनपासून दूर ठेवण्यास मदत करते.
• इंटिग्रेटेड स्नेहन आणि कूलिंग:मिस्ट स्नेहन आणि कूलिंग डिव्हाइस सॉ ब्लेडने फिरते, कटिंग फ्लुइड थेट ब्लेडच्या दातांवर आणि कटिंग एरियावर लावते. हे ब्लेडचे सेवा आयुष्य वाढविण्यास मदत करते आणि ॲल्युमिनियमवरील कट गुणवत्ता सुधारते.

हे कसे कार्य करते

दसेमी-ऑटोमॅटिक डबल हेड मिटर सॉ ॲल्युमिनियम प्रोफाइल कटिंग मशीनसीएनसी कंट्रोल पॅनलवर ऑपरेटरने इच्छित क्षैतिज आणि अनुलंब कटिंग कोन, तसेच कट लांबी सेट करून कार्य करते. योग्य कटिंग हेड रेखीय मार्गदर्शकाच्या बाजूने प्रोग्राम केलेल्या स्थितीत स्वयंचलितपणे हलते. ॲल्युमिनियम प्रोफाइल रोलर सपोर्ट टेबलवर ठेवल्या जातात आणि वायवीय क्लॅम्प्सद्वारे सुरक्षित केल्या जातात. दोन्ही डोके एकाच वेळी किंवा स्वतंत्रपणे कापू शकतात. कटिंग सायकल दरम्यान, सॉ ब्लेड वर्कटेबलच्या खालून वरच्या दिशेने वळतात, 0 आणि 3 मीटर/मिनिट दरम्यान नियंत्रित फीड दराने प्रोफाइलमधून कापतात. कापताना धुके स्नेहन प्रणाली सक्रिय होते. ब्लेड मागे घेतल्यानंतर, क्लॅम्प्स सोडले जातात आणि कापलेले तुकडे काढले जातात. पाच-अक्ष बंद-लूप CNC प्रणाली बॅच कटिंगमध्ये अचूकता राखण्यासाठी स्थितीचे निरीक्षण करते आणि समायोजित करते.

मुख्य घटक

• सॉ मोटर्स (2 × 4 kW):प्रत्येक कटिंग हेड 2800 rpm वर फिरणाऱ्या 4 kW मोटरने चालवले जाते. शक्ती ब्लेड व्यास आणि कटिंग क्रॉस-सेक्शन 350 × 150 मिमी क्षमतेशी जुळते.
• रेखीय मार्गदर्शक आणि रॅक-अँड-पिनियन:हलवता येण्याजोगे उजवे डोके अचूक रेखीय मार्गदर्शकावर चालते आणि रॅक-आणि-पिनियन ड्राइव्हद्वारे स्थित आहे. हे प्रेषण 6000 मिमी बेडवरील लांबीच्या स्थितीसाठी आवश्यक कडकपणा आणि अचूकता प्रदान करते.
• क्रॉस्ड रोलर बीयरिंग:कोनीय समायोजनासाठी सॉ हेड पिव्होटवर वापरले जाते. हे बियरिंग्स कमीत कमी बॅकलॅशसह उच्च कडकपणा आणि गुळगुळीत रोटेशन प्रदान करतात.
• पाच-अक्ष सीएनसी नियंत्रक:क्षैतिज आणि अनुलंब कटिंग कोन, लांबीचे स्थान आणि फीड दर व्यवस्थापित करते. क्लोज्ड-लूप सिस्टम पोझिशनिंग अचूकता राखण्यासाठी एन्कोडरकडून फीडबॅक वापरते.
• धुके स्नेहन प्रणाली:एक नोजल असेंब्ली जी सॉ ब्लेडसह हलते, कटिंग झोनमध्ये अणूयुक्त कटिंग फ्लुइड वितरीत करते. यामुळे घर्षण उष्णता कमी होते आणि ब्लेडच्या दातांवर ॲल्युमिनियम चिप वेल्डिंग टाळण्यास मदत होते.
• वायवीय क्लॅम्प्स:कटिंग दरम्यान प्रोफाइल स्थितीत धरा. क्लॅम्पिंग प्रेशर एअर रेग्युलेटरद्वारे समायोज्य आहे.

अर्ज

दसेमी-ऑटोमॅटिक डबल हेड मिटर सॉ ॲल्युमिनियम प्रोफाइल कटिंग मशीनखिडकी आणि दरवाजाचे उत्पादन, पडदा वॉल फॅब्रिकेशन, सोलर पॅनेल फ्रेम निर्मिती आणि सामान्य औद्योगिक ॲल्युमिनियम प्रक्रियेमध्ये ॲल्युमिनियम प्रोफाइल कापण्यासाठी वापरले जाते. हे निर्दिष्ट कटिंग क्षमतेमध्ये घन आणि पोकळ एक्स्ट्रुजन, थर्मल ब्रेक प्रोफाइल आणि हलके नॉन-फेरस मेटल विभाग हाताळते.

निर्माता आणि समर्थन

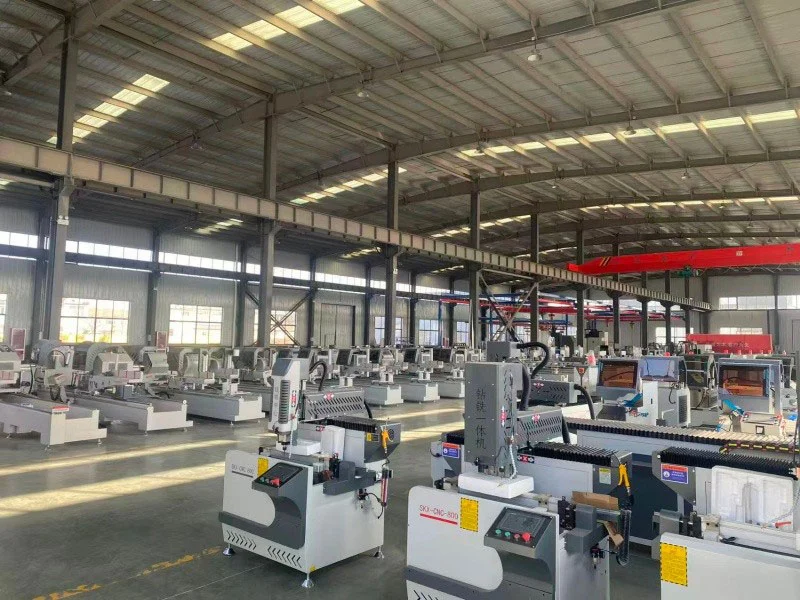

शेंडॉन्ग लेबुलंग प्रिसिजन मशिनरी कं, लि., एलबीएल मशीन म्हणून कार्यरत, 1996 पासून त्यांच्या जिनान, चीन कारखान्यात ॲल्युमिनियम प्रक्रिया उपकरणे तयार करत आहेत.सेमी-ऑटोमॅटिक डबल हेड मिटर सॉ ॲल्युमिनियम प्रोफाइल कटिंग मशीनसीई आणि आयएसओ प्रमाणपत्रासह फॅक्टरी-थेट पुरवले जाते. एक वर्षाची वॉरंटी मुख्य संरचना कव्हर करते. रिमोट तांत्रिक समर्थन, ऑपरेशन व्हिडिओ आणि इंग्रजी मॅन्युअल समाविष्ट आहेत. सुटे भाग पाठवण्यासाठी साठा केला आहे. व्होल्टेज, कटिंग लांबी आणि क्लॅम्पिंग पर्याय ऑर्डरच्या वेळी सानुकूलित केले जाऊ शकतात.

वारंवार विचारले जाणारे प्रश्न

Q1: हे कोणत्या प्रकारचे प्रोफाइल कट करू शकतात?

A: ते 350 मिमी रुंद आणि 150 मिमी उंच ॲल्युमिनियम प्रोफाइल कट करते, ज्यामध्ये सॉलिड बार, पोकळ एक्सट्रूझन्स आणि थर्मल ब्रेक प्रोफाइल समाविष्ट आहेत. हे हलके नॉन-फेरस धातू आणि काही पीव्हीसी प्रोफाइलसाठी देखील योग्य आहे.

Q2: ते कंपाऊंड कोन कापू शकते?

उ: होय. मशीन द्विमितीय कंपाऊंड अँगल कटिंग करते, क्षैतिज कोन 45° ते 135° आणि अनुलंब कोन 45° ते 90° पर्यंत समायोजित करता येतो.

Q3: कटिंग अचूकता काय आहे?

A: रिपीट लोकेटिंग लांबीची सहिष्णुता ±0.2 मिमी आहे, आणि काटेकोर कोन सहनशीलता ±5′ योग्यरित्या ठेवलेल्या ब्लेडसह मानक ऑपरेटिंग परिस्थितीत आहे.

Q4: योग्य हेड पोझिशनिंग स्वयंचलित आहे का?

उ: होय. उजवे डोके पाच-अक्ष CNC प्रणालीद्वारे प्रोग्राम केलेल्या स्थितीकडे रेखीय मार्गदर्शकासह स्वयंचलितपणे हलते. ऑपरेटर नियंत्रण पॅनेलवर इच्छित लांबीमध्ये प्रवेश करतो.

Q5: ऑर्डरची किमान मात्रा आणि वितरण वेळ काय आहे?

A: किमान ऑर्डर प्रमाण एक सेट आहे. सध्याच्या उत्पादन शेड्यूलवर अवलंबून, डिपॉझिट पावतीनंतर मानक वितरण वेळ सामान्यत: 15-25 कार्य दिवसांचा असतो.
