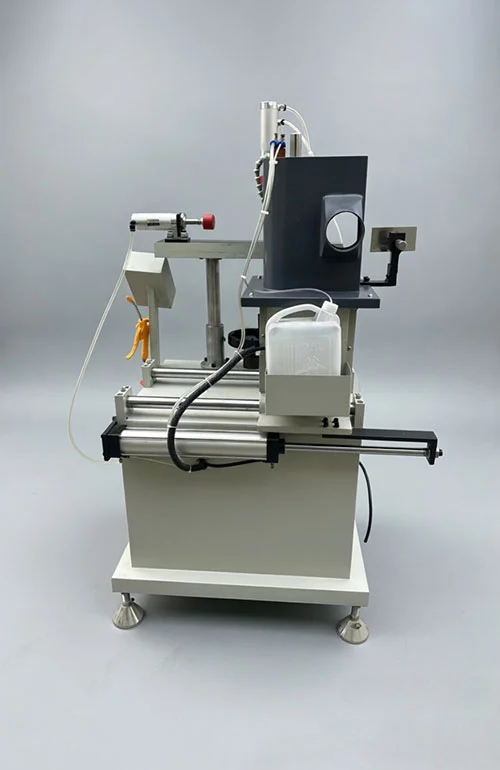

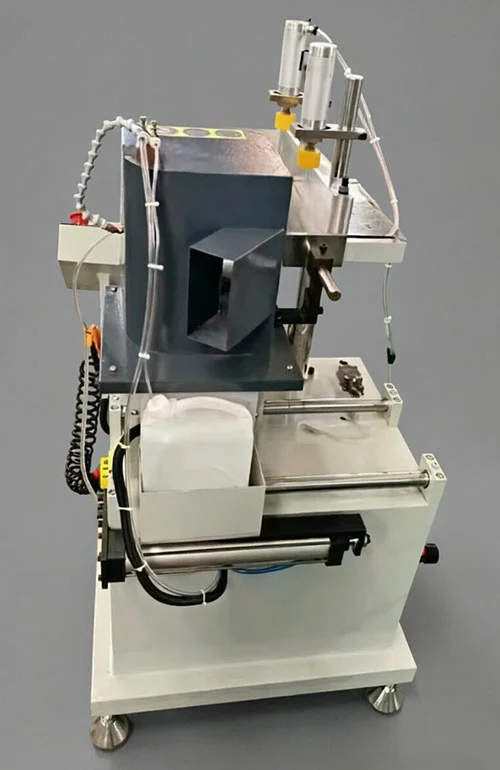

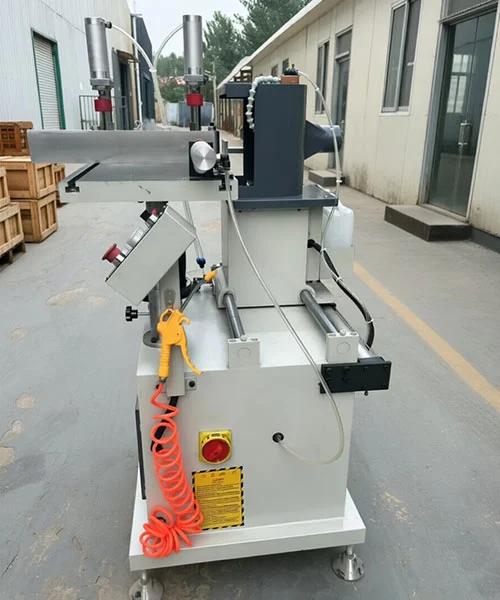

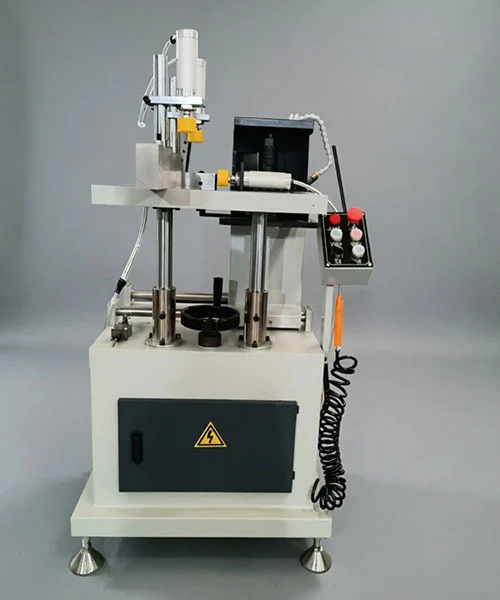

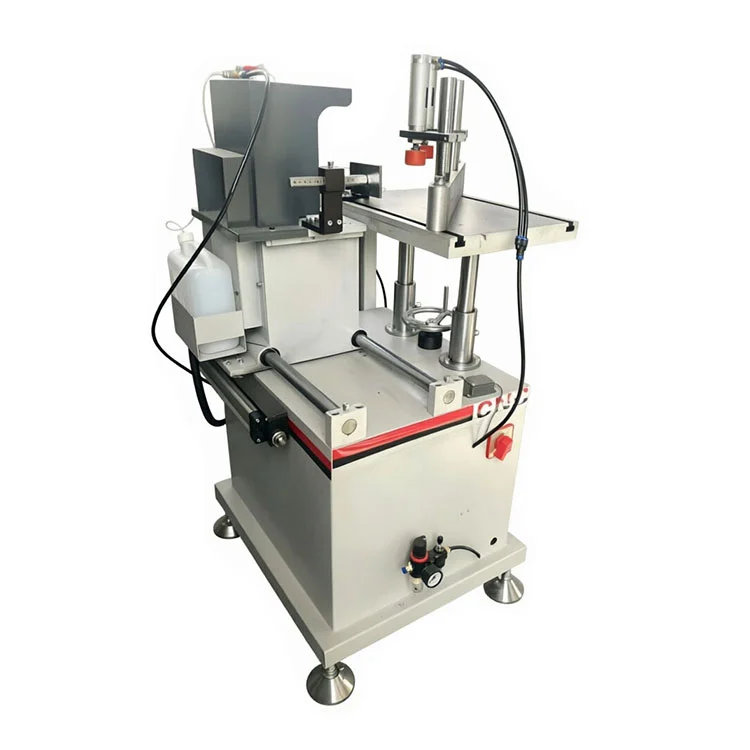

विंडो प्रोफाइलसाठी पीव्हीसी एंड मिलिंग मशीन

प्रमुख वैशिष्ट्ये

• प्रोफाइल एंड शेपिंग:दविंडो प्रोफाइलसाठी पीव्हीसी एंड मिलिंग मशीनस्टेप फेस, आयताकृती खोबणी, टेनन्स आणि तत्सम संरचना टूलिंग बदलून सामावून घेते, जे क्षैतिज स्पिंडलवर सुरक्षित केले जाते.
• कोन मिलिंग श्रेणी:वर्कटेबलवरील पोझिशनिंग प्लेट -55° आणि +55° दरम्यान सेट केली जाऊ शकते, सानुकूल जिग्सशिवाय प्रोफाइलच्या टोकांवर बेव्हल कट सक्षम करते.
• लिनियर बेअरिंग फीड:टूल फीड यंत्रणा रेखीय बेअरिंग मोशन जोडीवर चालते, कंपन कमी ठेवते आणि मिलिंग सायकल दरम्यान गती पुनरावृत्ती करता येते.
• अंतिम पृष्ठभाग समाप्त:प्रक्रिया केलेले टोक सातत्याने Ra12.5 μm खडबडीत पोहोचतात, जे ट्रान्सम्स आणि फ्रेम विभागांच्या घट्ट असेंबलीसाठी पुरेसे आहे.
• वायवीय क्लॅम्पिंग:प्रोफाइल कट दरम्यान एअर-ऑपरेटेड क्लॅम्प्सद्वारे धारण केले जातात, वर्कपीस स्थिती राखताना ऑपरेटरचे प्रयत्न कमी करतात.

तांत्रिक तपशील

अर्जाची व्याप्ती

याविंडो प्रोफाइलसाठी पीव्हीसी एंड मिलिंग मशीनPVC खिडक्या, ॲल्युमिनियम-प्लास्टिकच्या संमिश्र खिडक्या आणि थर्मल-ब्रेक ॲल्युमिनियम विंडो फ्रेम्सच्या उत्पादनात वापरले जाते. ठराविक वर्कपीसमध्ये मधल्या ट्रान्सम्स, डोअर फ्रेम प्रोफाइल आणि इतर एक्सट्रुडेड सेक्शन समाविष्ट असतात ज्यांना असेंबलीपूर्वी एंड-फेस शेपिंग, ग्रूव्हिंग किंवा टेनॉन कटिंग आवश्यक असते.

मुख्य घटक

• मिलिंग स्पिंडल:क्षैतिज स्पिंडल स्टेप, ग्रूव्ह आणि टेनॉनच्या कामासाठी अदलाबदल करण्यायोग्य कटर स्वीकारते. स्वच्छ सामग्री काढण्यासाठी कार्बाइड टूलिंगशी जुळणाऱ्या वेगाने चालते.
• रेखीय बेअरिंग मार्गदर्शक प्रणाली:फीड कॅरेज सीलबंद रेखीय बियरिंग्जवर फिरते, ज्यासाठी फक्त नियतकालिक स्नेहन आवश्यक असते आणि कालांतराने सुसंगत कट भूमिती राखण्यात मदत होते.
• वायवीय क्लॅम्पिंग युनिट:क्लॅम्प्स 0.5-0.8 एमपीए एअर सप्लायसह व्यस्त असतात. मिलिंग सायकल दरम्यान प्रोफाइल पृष्ठभाग चिन्हांकित करणे टाळण्यासाठी जबड्यांना आकार दिला जातो.
• समायोज्य वर्कटेबल:मॅन्युअली सेट पोझिशनिंग प्लेट ऑपरेटरला -55° ते +55° पर्यंत कोनांमध्ये डायल करू देते, रिपीट पोझिशनिंगसाठी स्केलसह.

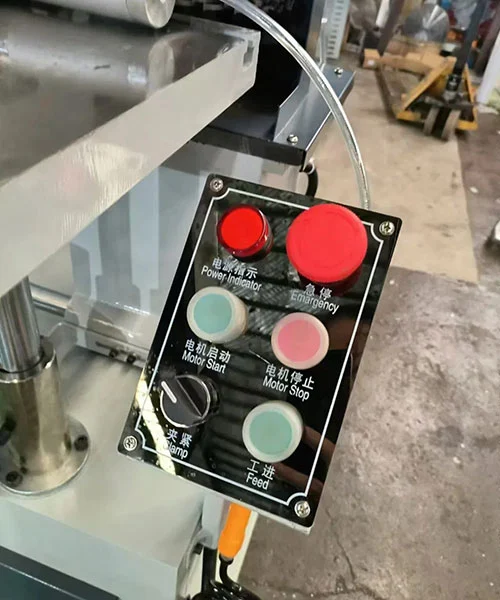

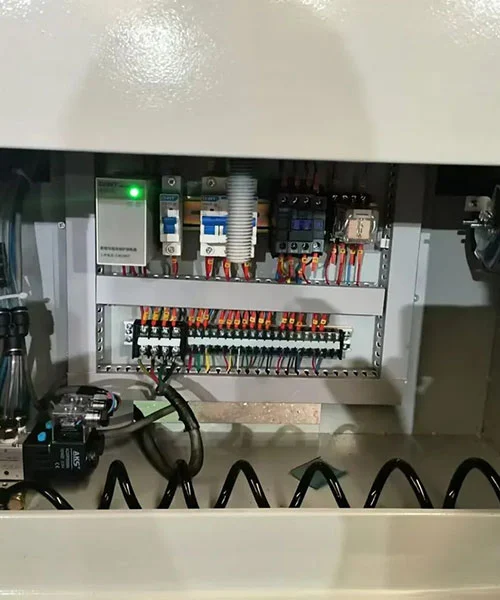

• नियंत्रण सर्किट:साधे पुश-बटण स्टेशन आणि सुरक्षा इंटरलॉक वापरते जे गार्ड उघडे असताना स्पिंडल सुरू होण्यास प्रतिबंध करते. इलेक्ट्रिकल घटक धूळ-सीलबंद संलग्नक मध्ये व्यवस्थित केले जातात.

निर्माता आणि समर्थन

1996 मध्ये स्थापन झालेल्या कारखान्यासह, Lebulang मशीन जिनान, चीनमध्ये जवळजवळ तीन दशकांपासून प्रोफाइल प्रक्रिया उपकरणे तयार करत आहे. दविंडो प्रोफाइलसाठी पीव्हीसी एंड मिलिंग मशीनफॅक्टरी-डायरेक्ट पुरवले जाते, CE आणि ISO प्रमाणन असते आणि OEM/ODM करारांतर्गत सानुकूलित केले जाऊ शकते. एक वर्षाच्या वॉरंटीमध्ये मुख्य संरचनेचा समावेश होतो आणि अतिरिक्त शुल्काशिवाय दूरस्थ स्थापना मार्गदर्शन प्रदान केले जाते.

पॅकेजिंग आणि शिपिंग

प्रत्येकविंडो प्रोफाइलसाठी पीव्हीसी एंड मिलिंग मशीनपारगमन दरम्यान हालचाल टाळण्यासाठी अंतर्गत ब्रेसिंगसह मानक निर्यात-दर्जाच्या लाकडी क्रेटमध्ये पॅक केले जाते. क्रेट ओलावा-प्रतिरोधक आहे आणि हाताळणीच्या सूचनांसह लेबल केलेले आहे. शिपिंग अटी एफओबी जिनान किंवा किंगदाओ आहेत, ऑर्डर पुष्टीकरणानंतर डिलिव्हरी लीड वेळा सामान्यत: 15 ते 25 कामकाजाच्या दिवसात. चाचणी अहवाल, पॅकिंग सूची आणि सीई प्रमाणपत्रासह कागदपत्रे डिस्पॅच करण्यापूर्वी डिजिटल पद्धतीने पाठविली जातात.

वारंवार विचारले जाणारे प्रश्न

Q1: विंडो प्रोफाइल प्रक्रियेसाठी पीव्हीसी एंड मिलिंग मशीन कोणत्या प्रोफाइल स्ट्रक्चर्सवर प्रक्रिया करू शकते?

A: कटिंग टूल बदलून, मशीन मिल्स स्टेप पृष्ठभाग, आयताकृती खोबणी, टेनन्स आणि इतर शेवटचे तपशील सामान्यतः पीव्हीसी आणि ॲल्युमिनियम-प्लास्टिक संमिश्र ट्रान्सम्स आणि फ्रेम प्रोफाइलवर आवश्यक असतात.

Q2: बेव्हल कटिंगसाठी कोनीय समायोजन श्रेणी काय आहे?

A: वर्कटेबल पोझिशनिंग प्लेट -55° ते 55° पर्यंत समायोजित करण्यायोग्य आहे, ज्यामुळे अतिरिक्त फिक्स्चरशिवाय या श्रेणीमध्ये टोकदार टोके तयार करणे शक्य होते.

Q3: मिलिंग दरम्यान स्थिरता कशी राखली जाते?

A: टूल फीड मेकॅनिझम एक रेखीय बेअरिंग मोशन पेअर वापरते, ज्यामुळे कंपन कमी होते आणि वारंवार चक्रांमध्ये मिलिंगची खोली सुसंगत ठेवण्यास मदत होते.

Q4: शेवटच्या पृष्ठभागावरील खडबडीतपणाची अपेक्षा केली जाऊ शकते?

A: सातत्याने मशीन केलेले टोक Ra12.5 μm ची उग्रता प्राप्त करतात, एक फिनिश ज्यामुळे खिडकी आणि दरवाजा असेंबलीमध्ये घट्ट-फिटिंग जोडणे शक्य होते.

Q5: वर्कटेबलचे परिमाण काय आहेत?

A: मशीन वर्कटेबल 500 × 350 मिमी मोजते, मानक UPVC आणि ॲल्युमिनियम-प्लास्टिक विंडो प्रोफाइलसाठी स्थिर समर्थन प्रदान करते.

Q6: जास्तीत जास्त मिलिंग रुंदी किती आहे?

A: टूलींग सेट 90 मिमीच्या कमाल मिलिंग रुंदीला सपोर्ट करतो.

Q7: वीज आणि हवा पुरवठा आवश्यकता काय आहेत?

A: मशीन 380V, 50Hz थ्री-फेज पॉवरवर चालते आणि वायवीय क्लॅम्पिंग सिस्टमसाठी 0.5 ते 0.8 MPa चा हवेचा दाब आवश्यक असतो.

Q8: सुटे भाग उपलब्ध आहेत का?

उ: होय. इम्पोर्टेड कटर व्हील आणि सेटिंग टूल्ससह सामान्य पोशाख भाग, पर्याय म्हणून उपलब्ध आहेत आणि ऑपरेटरद्वारे सहजपणे बदलले जाऊ शकतात.
