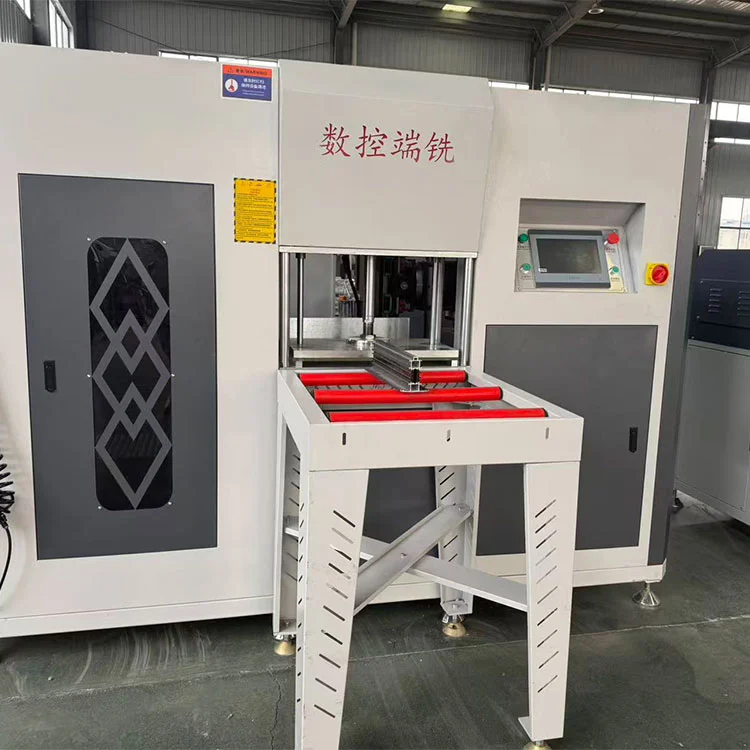

विशेष आकाराच्या ॲल्युमिनियम मुलियनसाठी मल्टी-एंगल 3+2 एंड मिलर
मल्टी-एंगल 3+2 ॲक्सिस सीएनसी एंड मिलर हे कॉम्प्लेक्स, नॉन-स्टँडर्ड ॲल्युमिनियम म्युलियन्स, ट्रान्सम्स आणि फ्रेम प्रोफाइल्ससाठी इंजिनियर केलेले आहे—विशेषतः थर्मल ब्रेक, सिस्टम विंडो आणि पडदा वॉल ॲल्युमिनियम विभाग. 3 रेखीय सर्वो अक्ष (X/Y/Z) + 2 रोटरी अक्ष (स्पिंडल टिल्ट + फ्लिप), मल्टी-अँगल 3+2 एंड मिलर स्पेशल शेप ॲल्युमिनियम मुलियनचे एकत्र करून खरे मल्टी-अँगल (45° ते +45°), विशेष आकारांसाठी एक-सेटअप मिलिंग देते जे मानक 3+1 मशीनला हाताळू शकत नाही. लेबुलंग एलबीएल ब्रँड हा चीनमधील एक चीन मशीन निर्माता आहे. ड्युअल कट 4+2 ॲक्सिस एंड मिलर थर्मल ब्रेक ॲल्युमिनियम उत्पादन लाइन
हे मल्टी-एंगल 3+2 एंड मिलर स्पेशल शेप ॲल्युमिनियम मुलियनसाठी बनवलेले आहे, Lebulang मशिन, एक चीन-आधारित निर्माता आहे ज्याचा खिडकी आणि दरवाजा प्रक्रिया उपकरणांमध्ये कारखाना अनुभवाचा जवळपास 30 वर्षांचा अनुभव आहे. हे विशेषतः अनियमित, वक्र आणि मल्टी-एंगल ॲल्युमिनियम म्युलियन्स आणि थर्मल ब्रेक सिस्टम, सिस्टम विंडो आणि पडद्याच्या भिंतींच्या दर्शनी भागात आढळणाऱ्या ट्रान्सम्ससाठी डिझाइन केलेले आहे. मशीन तीन सर्वो-चालित रेखीय अक्षांना दोन रोटरी अक्षांसह एकत्र करते, ज्यामुळे स्पिंडलला ±45° झुकता येते आणि 0° आणि 90° दरम्यान फ्लिप करता येते. मॅन्युअल री-फिक्स्चरिंग काढून टाकून आणि चेंजओव्हर वेळ कमी करून कोनाचे टोक, खाच, टेनन्स आणि ग्रूव्ह्स एकाच क्लॅम्पिंगमध्ये पूर्ण केले जाऊ शकतात.

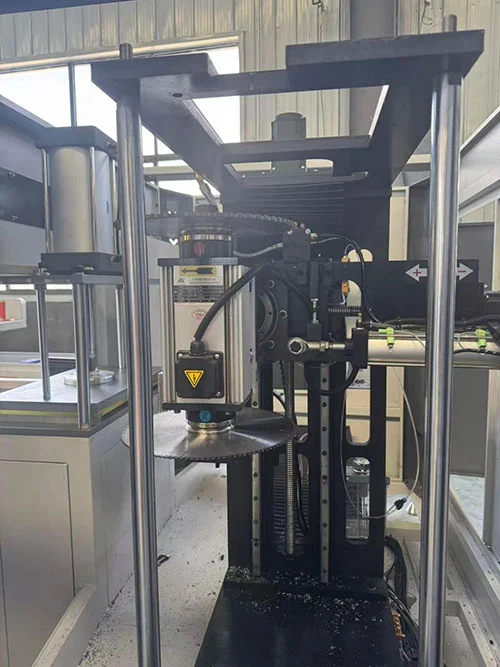

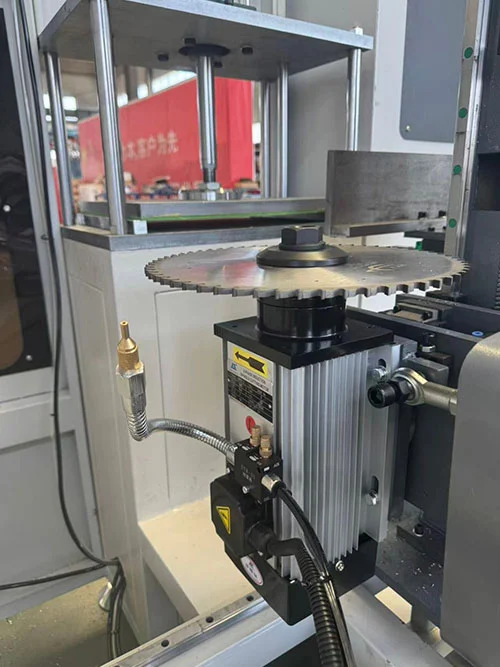

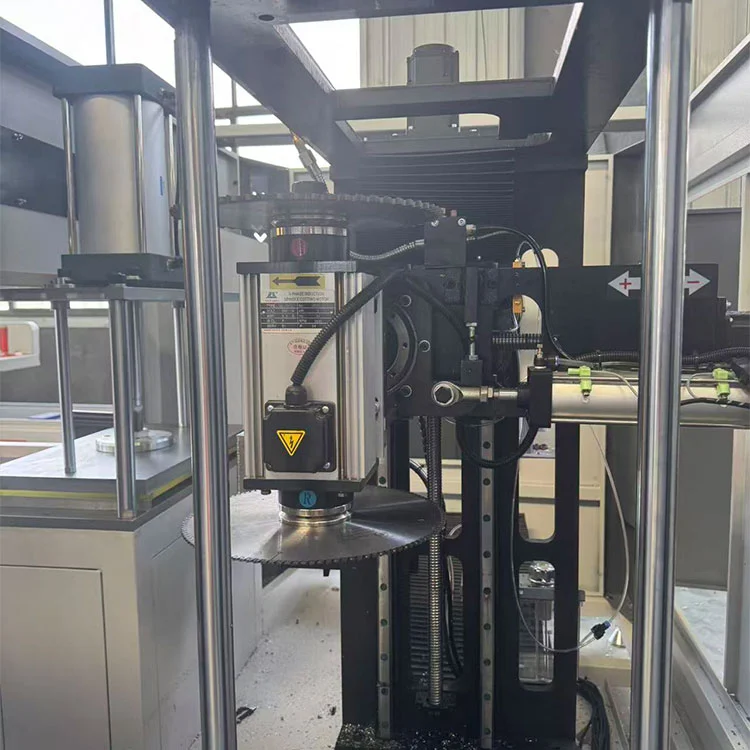

2800 rpm वर चालणारा 4kW उच्च-टॉर्क स्पिंडल φ250 ते φ300 mm पर्यंत डायमंड कटर स्वीकारतो. कास्ट आयर्न फ्रेम आणि रेखीय मार्गदर्शक प्रणाली बॅच रन दरम्यान ±0.02 मिमीच्या आत पुनरावृत्तीक्षमता राखते. वर्कटेबलमध्ये प्रत्येक सायकलमध्ये चार ते सहा प्रोफाइल असतात आणि सीएनसी कंट्रोलर 100 पेक्षा जास्त प्रीसेट प्रोग्राम स्टोअर करतो, ज्यामुळे वेगवेगळ्या विशेष-आकाराच्या प्रोफाइलमध्ये जलद स्विचिंग करता येते. प्रशिक्षण आवश्यकता कमीत कमी ठेवून, व्हिज्युअल प्रोग्रामिंगसह 10-इंच वापरकर्ता-अनुकूल टचस्क्रीनद्वारे ऑपरेशन चालते. पूर्णपणे बंदिस्त सुरक्षा रक्षक, स्वयंचलित स्नेहन प्रणाली आणि रबर-संरक्षित वायवीय क्लॅम्प्स सुरक्षित, कमी-देखभाल दैनंदिन ऑपरेशनमध्ये योगदान देतात.
सीई आणि आयएसओ प्रमाणित. OEM आणि सानुकूलित कॉन्फिगरेशन समर्थित आहेत. निर्माता हे मशीन फॅक्टरी-थेट आधारावर पुरवतो, सहज देखभाल करण्यावर भर देतो आणि कोणत्याही अतिरिक्त खर्चाशिवाय दूरस्थ स्थापना मार्गदर्शन प्रदान करतो.
विशेष आकाराच्या ॲल्युमिनियम मुलियनसाठी मल्टी-एंगल 3+2 एंड मिलर
- • 3+2 अक्ष मल्टी-एंगल सीएनसी सिस्टमअचूक स्थितीसाठी 3 सर्वो रेखीय अक्ष;2 रोटरी अक्षसक्षम करा±45° स्पिंडल टिल्ट + 0°/90° फ्लिप. प्रक्रियाटोकदार टोके, खाच, टेनन्स आणि खोबणीएका पासमध्ये---मॅन्युअल री-क्लॅम्पिंग नाही.
- • विशेष आकार ॲल्युमिनियम ऑप्टिमाइझसाठी डिझाइन केलेलेअनियमित, वक्र, आणि बहु-कोन mullions(थर्मल ब्रेक, सिस्टम विंडो, पडदे भिंती). सानुकूल कटिंग साधनांची गरज काढून टाकते; सेटअप वेळ 60% कमी करते.
- • उच्च-परिशुद्धता आणि हेवी-ड्यूटी बिल्डडायमंड कटरसह 4kW उच्च-टॉर्क स्पिंडल (2800 rpm);कास्ट लोह फ्रेम + रेखीय मार्गदर्शकखात्री करा±0.02 मिमी अचूकताअगदी बॅच उत्पादनात.

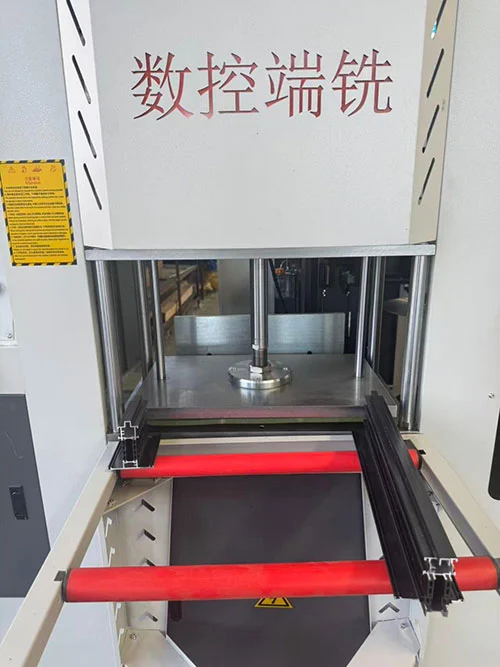

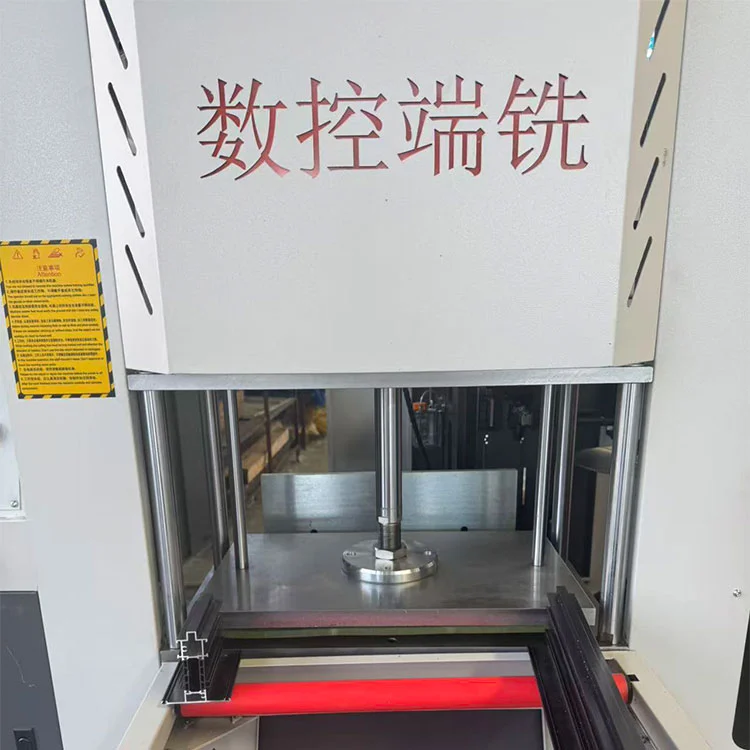

- • बॅच प्रक्रिया आणि कार्यक्षमतावाइड वर्कटेबल धारण4--6 प्रोफाइलप्रति सायकल;पूर्ण सर्वो कंट्रोल + प्रीसेट प्रोग्राम स्टोरेज (100+)विविध विशेष आकारांमध्ये जलद बदल सक्षम करते.

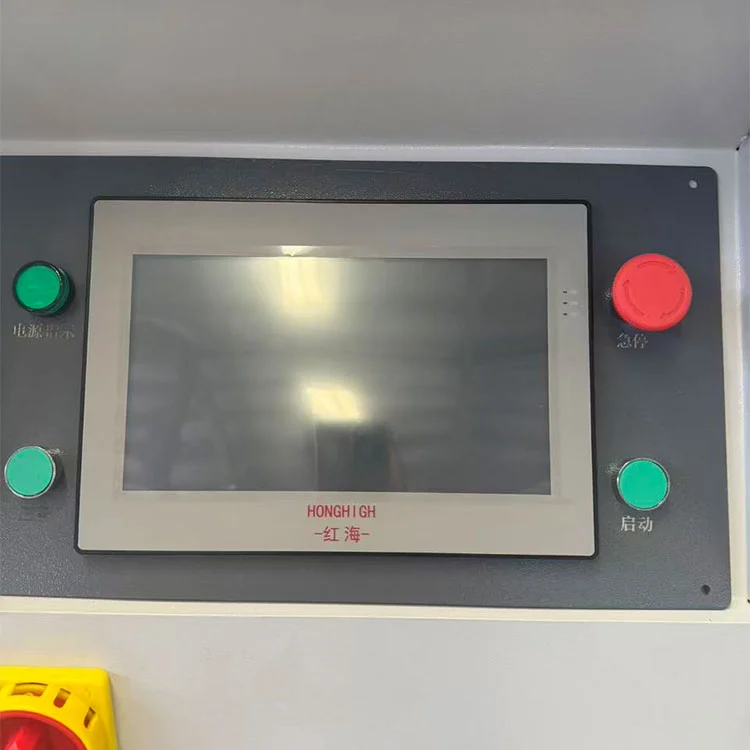

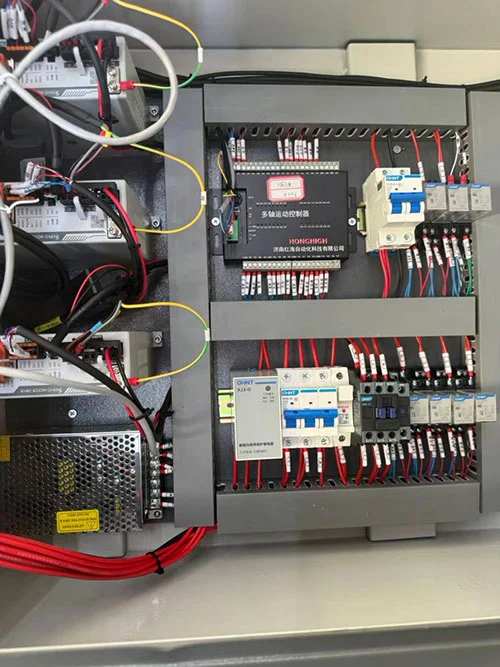

- • वापरकर्ता-अनुकूल ऑपरेशन10-इंच टचस्क्रीन CNC (डेल्टा/ESTUN); इंग्रजी/चीनी इंटरफेस;साधा जी-कोड किंवा व्हिज्युअल प्रोग्रामिंग---किमान प्रशिक्षण आवश्यक आहे.
- • सुरक्षित आणि कमी देखभालपूर्णपणे बंदिस्त सुरक्षा रक्षक; स्वयंचलित स्नेहन; रबर संरक्षणासह वायवीय क्लॅम्प्स प्रोफाइल विकृत होण्यास प्रतिबंध करतात.
अर्ज
- विशेष आकाराचे थर्मल ब्रेक ॲल्युमिनियम मुलियन्स/ट्रान्सम्स
- प्रणाली खिडकी आणि दरवाजाटोकदार फ्रेम/सॅश प्रोफाइल
- पडदा भिंत ॲल्युमिनियमकॉम्प्लेक्स एंड मिलिंग आणि नॉचिंग
- सह उच्च अंत दर्शनी प्रोफाइलबहु-कोन सांधे
तांत्रिक तपशील
- वीज पुरवठा: 380V/50Hz/3Ph (सानुकूल करण्यायोग्य)
- एकूण शक्ती: 5.5kW (4kW स्पिंडल + सर्वो ड्राइव्ह)
- स्पिंडल स्पीड: 2800 rpm
- मिलिंग कटर व्यास: φ250--φ300mm (हिरा)
- कार्यरत हवेचा दाब: 0.5--0.8MPa
- कमाल मिलिंग खोली: 100mm (0°), 70mm (45°)
- कमाल प्रोफाइल आकार: W≤150mm × H≤200mm
- मशीनचे परिमाण: 2100×1100×1600mm
- वजन: ≈650kg
- प्रमाणन: CE/ISO
- उत्पादन आणि विक्री
हा 3+2 मल्टी-एंगल एंड मिलर का निवडावा?
- 3+1 मशीन्सच्या पलीकडे अष्टपैलुत्व: हाताळतेविशेष कोन आणि जटिल आकारइतर करू शकत नाहीत.
- चीनमधून थेट कारखाना: स्पर्धात्मक किंमत,२ वर्षांची वॉरंटी, जलद वितरण.
- संपूर्ण तांत्रिक समर्थन: ऑनलाइन प्रशिक्षण, व्हिडिओ मार्गदर्शक, सुटे भाग पुरवठा.
मल्टी-एंगल 3+2 एंड मिलर -- स्पेशल शेप ॲल्युमिनियम मुलियन प्रोसेसिंगसाठी अंतिम उपाय.
