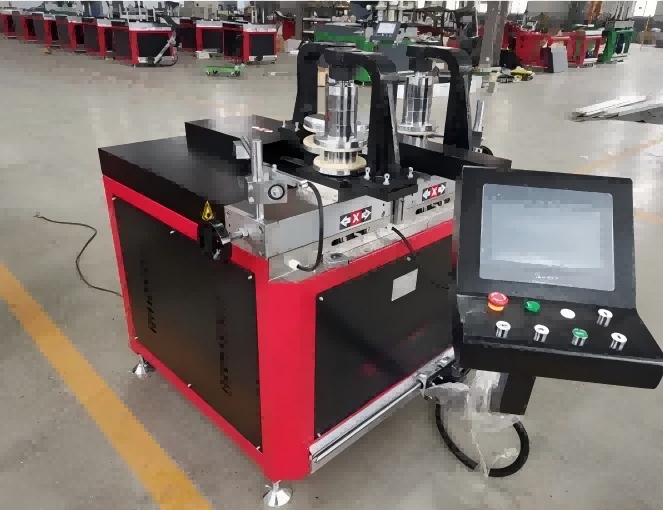

उच्च-परिशुद्धता सीएनसी ॲल्युमिनियम आणि पीव्हीसी प्रोफाइल बेंडिंग मशीन

हे सीएनसी ॲल्युमिनियम आणि पीव्हीसी प्रोफाइल बेंडिंग मशीन, पडदे भिंती, दर्शनी भाग, कमानीच्या खिडक्या आणि पीव्हीसी विंडो फ्रेम्ससह आर्किटेक्चरल प्रोफाइल फॅब्रिकेशनसाठी उद्देशाने बनवलेले आहे. 3-रोलर सिंक्रोनाइज्ड बेंडिंग सिस्टम आणि सर्वो-चालित नियंत्रणासह सुसज्ज, ते ±0.5 मिमी अचूकतेसह गुळगुळीत, विकृती-मुक्त वक्र वितरीत करते. ॲल्युमिनियम एक्सट्रूजन आणि PVC/UPVC प्रोफाइल या दोन्हीशी सुसंगत, मशीन एकाच सेटअपमध्ये मल्टी-रेडियस बेंडिंगला सपोर्ट करते, ज्यामुळे साहित्याचा कचरा कमी करताना उत्पादन कार्यक्षमतेत लक्षणीय सुधारणा होते. सीई प्रमाणित आणि पूर्णपणे सानुकूल करण्यायोग्य, हे आधुनिक आर्किटेक्चरल बेंडिंग ऍप्लिकेशन्ससाठी आदर्श उपाय आहे.

• बहु-सामग्री सुसंगतता:दसीएनसी ॲल्युमिनियम पीव्हीसी प्रोफाइल बेंडिंग मशीनॲल्युमिनियम, पीव्हीसी, यूपीव्हीसी, थर्मल ब्रेक, स्टेनलेस स्टील आणि तांबे प्रोफाइल बेंड करते. मशीनच्या क्षमतेमध्ये भिन्न सामग्री ग्रेड आणि क्रॉस-सेक्शन सामावून घेण्यासाठी टूलिंग सेट बदलले जाऊ शकतात.
• 3-अक्ष CNC पोझिशनिंग:X, Y आणि Z अक्षांवर सर्वो मोटर्स 10-इंच टचस्क्रीन असलेल्या CNC कंट्रोलरद्वारे चालविल्या जातात. स्थिती अचूकता ±0.02 मिमी आहे. ऑपरेटर बहु-त्रिज्या आकार, आर्क्स आणि कंपाऊंड वक्र थेट इंटरफेसवर प्रोग्राम करतात किंवा USB द्वारे डेटा आयात करतात.
• हायड्रोलिक थ्रस्ट पर्याय:तीन हायड्रॉलिक स्टेशन कॉन्फिगरेशन ऑफर केले आहेत — 20-टन, 25-टन, आणि 40-टन — प्रोफाइल सामग्री, भिंतीची जाडी आणि आवश्यक बेंड त्रिज्या यावर आधारित निवडले. मानक औद्योगिक युनिट्सच्या तुलनेत हायड्रॉलिक पंप कमी आवाजाने चालतो.
• वाकणे आकार श्रेणी:मशीन सी-शेप, यू-शेप, एस-शेप, पूर्ण वर्तुळ, लंबवर्तुळ, बहु-त्रिज्या संयोजन आणि सानुकूल आर्क्स तयार करते. फॉर्मिंग बेल्ट आणि रोलर मोल्ड इष्टतम बेंड गुणवत्तेसाठी प्रोफाइल क्रॉस-सेक्शनशी जुळण्यासाठी सानुकूलित केले जाऊ शकतात.

हे कसे कार्य करते

प्रोफाइल लोड होत आहे

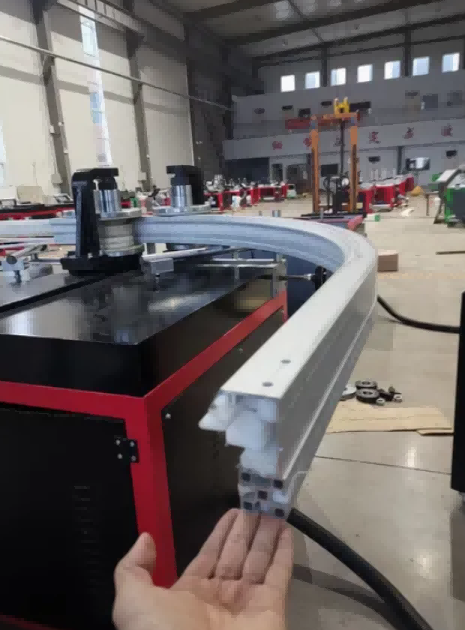

ॲल्युमिनियम किंवा पीव्हीसी प्रोफाइल फीडिंग गाइडमध्ये ठेवल्या जातात आणि वाकण्याच्या प्रक्रियेदरम्यान घसरणे किंवा वळणे टाळण्यासाठी सुरक्षितपणे क्लॅम्प केले जाते.

2. 3-रोलर सिंक्रोनाइझ बेंडिंग

मशीन तीन अचूक रोलर्स वापरते:

टॉप रोलर - प्रोफाइल पुढे नेतो

दोन बाजूचे रोलर्स - एकसमान दाब लागू करण्यासाठी CNC-नियंत्रित ट्रॅजेक्टोरीजसह हलवा

ही सिंक्रोनाइझ केलेली हालचाल पृष्ठभागाची हानी किंवा विकृतीविना सुसंगत कंस निर्मिती सुनिश्चित करते.

3. सर्वो-चालित अचूकता

सर्वो मोटर्स रिअल टाइममध्ये रोलर पोझिशनिंग नियंत्रित करतात, अचूक फीडबॅक आणि पुनरावृत्ती करण्यायोग्य वाकणे कार्यप्रदर्शन प्रदान करतात. सीएनसी सिस्टम मटेरियल स्प्रिंग-बॅकसाठी आपोआप भरपाई देते.

4. मल्टी-रेडियस प्रोग्रामिंग

ऑपरेटर थेट सीएडी ड्रॉइंगमधून एकाधिक बेंडिंग त्रिज्या, आर्क सेगमेंट आणि पूर्ण वर्तुळे प्रोग्राम करू शकतात. मॅन्युअल हस्तक्षेपाशिवाय मशीन जटिल वक्र कार्यान्वित करते.

5. सतत उत्पादन

प्रोग्राम सेट केल्यावर, मशीन उच्च सुसंगततेसह वाकलेल्या चक्राची पुनरावृत्ती करते, ज्यामुळे ते मोठ्या प्रमाणात उत्पादन आणि कस्टम आर्किटेक्चरल प्रकल्प दोन्हीसाठी योग्य बनते.

प्रक्रिया प्रवाह:

प्रोफाइल लोडिंग → CNC प्रोग्राम इनपुट → 3-रोलर सिंक्रोनाइझेशन → सर्वो पोझिशनिंग → मल्टी-रेडियस बेंडिंग → समाप्त वक्र प्रोफाइल

मुख्य घटक

CNC नियंत्रक:10-इंच टचस्क्रीन प्रोग्रामिंग बेंड अँगल, त्रिज्या आणि मल्टी-रेडियस सीक्वेन्ससाठी वापरकर्ता इंटरफेससह. यूएसबी पोर्ट प्रोग्राम आयात आणि निर्यात समर्थन करते. कंट्रोलर अक्ष गती, हायड्रॉलिक दाब आणि सायकल वेळ व्यवस्थापित करतो.

हायड्रोलिक स्टेशन:20-टन, 25-टन आणि 40-टन कॉन्फिगरेशनमध्ये उपलब्ध. स्थिर दाब आउटपुट आणि शांत ऑपरेशनसाठी निवडलेला आयात केलेला तेल पंप वापरतो. हायड्रॉलिक सर्किटमध्ये प्रेशर रिलीफ वाल्व आणि फिल्टर समाविष्ट आहे.

रोलर मोल्ड्स:पर्यायी PU कोटिंगसह कठोर स्टीलपासून तयार केलेले. कोटिंग लेपित, एनोडाइज्ड किंवा पेंट केलेल्या प्रोफाइल पृष्ठभागांवर स्क्रॅचिंग किंवा चिन्हांकित होण्यास प्रतिबंध करण्यास मदत करते. मोल्ड सेट वेगवेगळ्या प्रोफाइल क्रॉस-सेक्शनसाठी अदलाबदल करण्यायोग्य आहेत.

संसर्ग:तैवान HIWIN रेखीय मार्गदर्शिका रेलमध्ये फिरणारे अक्ष असतात. अचूक गिअरबॉक्सेस आणि सर्वो मोटर्स X, Y आणि Z हालचालींसाठी स्थिती अचूकता प्रदान करतात.

अर्ज

• पडदा भिंत प्रोफाइल वाकणे

  आर्किटेक्चरल दर्शनी वक्र फ्रेम्स

  कमान खिडक्या आणि दरवाजा प्रोफाइल

  पीव्हीसी खिडकी आणि दरवाजा फ्रेम वाकणे

  ॲल्युमिनियम क्लॅडिंग आणि ट्रिम बेंडिंग

  सजावटीच्या आतील प्रोफाइल




उत्पादक आणि हमी

शेंडॉन्ग लेबुलंग प्रिसिजन मशिनरी कं, लि., लेबुलंग मशीन म्हणून कार्यरत, 1996 पासून त्यांच्या जिनान, चीन कारखान्यात ॲल्युमिनियम आणि पीव्हीसी प्रक्रिया उपकरणे तयार करत आहेत.सीएनसी ॲल्युमिनियम पीव्हीसी प्रोफाइल बेंडिंग मशीनसीई आणि आयएसओ प्रमाणपत्रासह फॅक्टरी-थेट पुरवले जाते. एक वर्षाची वॉरंटी मुख्य संरचना कव्हर करते. रिमोट टेक्निकल सपोर्ट, इन्स्टॉलेशन व्हिडिओ आणि इंग्रजी मॅन्युअल कोणत्याही अतिरिक्त खर्चाशिवाय प्रदान केले जातात. ऑन-साइट स्थापना आणि प्रशिक्षण स्वतंत्रपणे व्यवस्था केली जाऊ शकते. रोलर मोल्ड्स, फॉर्मिंग बेल्ट्स आणि हायड्रॉलिक सील यांसारखे सुटे भाग साठवले जातात. मशीनचा रंग, ब्रँडिंग आणि पॅकेजिंग OEM आणि ODM करारांतर्गत सानुकूलित केले जाऊ शकते.

वारंवार विचारले जाणारे प्रश्न

1. तुम्ही कारखाना किंवा ट्रेडिंग कंपनी आहात?

आम्ही चीनमधील जिनान येथे 1996 पासून कार्यरत असलेली आमची स्वतःची उत्पादन सुविधा असलेले निर्माता आहोत.

2. उपकरणाची वॉरंटी किती काळ आहे?

रोलर मोल्ड्स आणि फॉर्मिंग बेल्ट सारख्या सामान्य पोशाख भागांना वगळून मुख्य संरचनेवर एक वर्ष.

3. विक्रीनंतरची सेवा कशी प्रदान करावी?

वॉरंटी कालावधीत रिमोट व्हिडिओ मार्गदर्शन, ऑनलाइन तांत्रिक समर्थन आणि सदोष भागांची विनामूल्य बदली प्रदान केली जाते. ऑन-साइट इन्स्टॉलेशन, कमिशनिंग आणि ट्रेनिंगची व्यवस्था अतिरिक्त खर्चात करता येते.

4. वितरण वेळ किती आहे?

डिपॉझिट पेमेंट मिळाल्यानंतर स्टँडर्ड मशीन 10 ते 20 कामकाजाच्या दिवसांत पाठवल्या जातात.

5. तुम्ही इतर कोणती मशीन विकता?

ॲल्युमिनियम कटिंग मशीन, ॲल्युमिनियम कॉर्नर क्रिमिंग मशीन, पीव्हीसी वेल्डिंग मशीन, सीएनसी ड्रिलिंग आणि मिलिंग मशीन आणि पूर्ण दरवाजा आणि खिडकी उत्पादन लाइन.

6. मशीन थर्मल ब्रेक प्रोफाइल वाकवू शकते?

होय. योग्य फॉर्मिंग बेल्ट्स आणि रोलर मोल्ड्ससह, इन्सुलेशन पट्टीची अखंडता राखून मशीन थर्मल ब्रेक ॲल्युमिनियम प्रोफाइलला वाकवू शकते.
