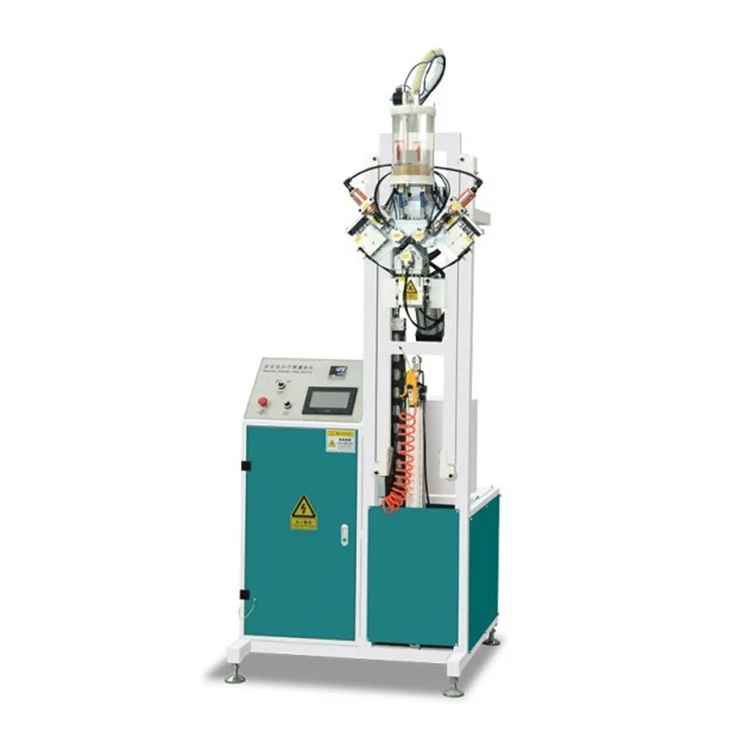

फुलिंग ऑटोमॅटिक इन्सुलेटिंग ग्लास मॉलिक्युलर सिव्ह फिलिंग मशीन

प्रमुख वैशिष्ट्ये

दफुलिंग ऑटोमॅटिक इन्सुलेटिंग ग्लास मॉलिक्युलर सिव्ह फिलिंग मशीनइन्सुलेटेड ग्लास फॅब्रिकेशनसाठी ॲल्युमिनियम स्पेसर प्रोफाइलमध्ये आण्विक चाळणीचे नियंत्रित भरणे प्रदान करते.

• नियंत्रण प्रणाली:PLC सह एकत्रित केलेली टचस्क्रीन ऑपरेटरला ड्रिलिंग खोली, भरण्याची वेळ आणि सील सायकलसह फिलिंग पॅरामीटर्स सेट आणि समायोजित करण्यास अनुमती देते. प्रोग्राम स्टोरेज वेगवेगळ्या स्पेसर प्रोफाइलसाठी रिकॉलला समर्थन देते.
• स्पेसर सुसंगतता:मशीन 6 मिमी ते 30 मिमी रुंदीच्या ॲल्युमिनियम स्पेसरवर प्रक्रिया करते. 0.5 आणि 0.8 मिमी व्यासासह आण्विक चाळणी ग्रॅन्युलस फिलिंग हेडद्वारे गुरुत्वाकर्षण-फेड केले जातात.
• फ्रेम क्षमता:फ्रेमची कमाल परिमाणे 2000 × 2000 मिमी आहेत, जी आर्किटेक्चरल इन्सुलेटिंग ग्लास लाईन्समध्ये आवश्यक असलेली सामान्य श्रेणी व्यापते.
• वीज आणि हवा पुरवठा:युनिट 220V/50Hz सिंगल-फेज पुरवठ्यावर चालते आणि 1.0 kW काढते. वायवीय ड्रिल आणि सीलिंग यंत्रणेसाठी 0.6 MPa चा स्थिर कार्यरत हवेचा दाब आवश्यक आहे.
• स्वयंचलित सामग्री पुन्हा भरणे:डेसिकंट हॉपरमधील लेव्हल सेन्सर उर्वरित चाळणी सामग्रीचे निरीक्षण करतो. जेव्हा पातळी पूर्वनिर्धारित बिंदूच्या खाली येते, तेव्हा सिस्टम एकतर ऑपरेटरला अलर्ट करते किंवा कॉन्फिगरेशनवर अवलंबून बाह्य रिफिल युनिट ट्रिगर करते.

कार्य तत्त्व

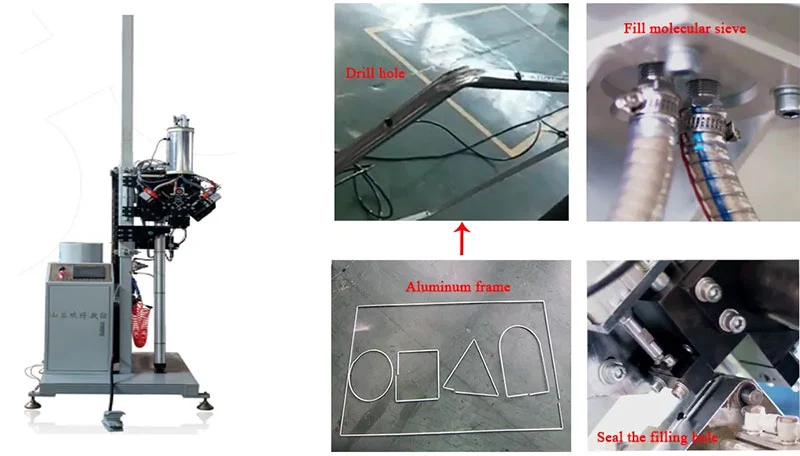

दफुलिंग ऑटोमॅटिक इन्सुलेटिंग ग्लास मॉलिक्युलर सिव्ह फिलिंग मशीनप्रोग्राम केलेल्या स्थितीत ॲल्युमिनियम स्पेसर बारमध्ये प्रथम एक लहान छिद्र ड्रिल करून चालते. फिलिंग नोजल नंतर स्पेसर पोकळीमध्ये मोजलेल्या प्रमाणात आण्विक चाळणी डेसिकेंट इंजेक्ट करते. भरल्यानंतर, तेच स्टेशन किंवा समर्पित सीलिंग युनिट छिद्रावर एक सील लावते, ओलावा प्रवेश प्रतिबंधित करते आणि डेसिकेंट ठेवते. हा क्रम PLC द्वारे नियंत्रित केला जातो, जो टचस्क्रीनवर प्रविष्ट केलेल्या स्पेसरच्या रुंदी आणि फ्रेम आकाराच्या आधारावर ड्रिलिंग हेड, फिल टायमर आणि सीलिंग क्रिया समन्वयित करतो. हॉपरमधील एक ऑप्टिकल किंवा कॅपेसिटिव्ह सेन्सर डेसिकंट स्तरावर लक्ष ठेवतो आणि विस्तारित धावांच्या दरम्यान पुरवठा कायम ठेवण्यासाठी मशीनला बाह्य रिप्लेनिशमेंट सिस्टमशी कनेक्ट केले जाऊ शकते.

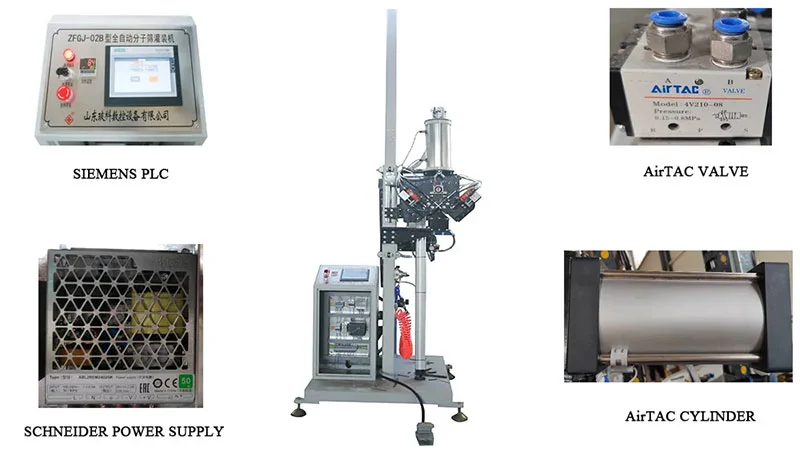

मुख्य घटक

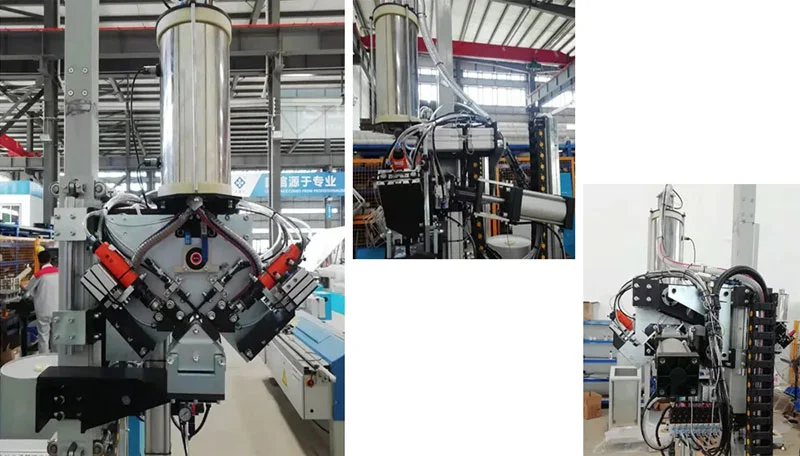

• डेसिकेंट हॉपर आणि फीडर:सीलबंद स्टेनलेस स्टील हॉपर आण्विक चाळणी सामग्री धारण करते. आतील आंदोलक ब्रिजिंगला प्रतिबंधित करते आणि मीटरिंग स्क्रू किंवा गेट फिलिंग नोजलला वितरित रक्कम नियंत्रित करते.
• ड्रिलिंग युनिट:वायवीय किंवा इलेक्ट्रिक ड्रिल मोटर स्पेसर प्रोफाइलसाठी आवश्यक छिद्र व्यासाशी जुळण्यासाठी कार्बाइड ड्रिल बिट आकारात चालवते. ड्रिलची खोली समायोज्य आहे आणि PLC द्वारे सेट केली आहे.
• डोके भरणे:अदलाबदल करण्यायोग्य नोजल वेगवेगळ्या स्पेसर रुंदीशी जुळतात. एक द्रुत-रिलीझ यंत्रणा साधनांशिवाय उत्पादन बॅचमध्ये नोजल बदल करण्यास अनुमती देते.
• सीलिंग यंत्रणा:सीलिंग स्टेशन ड्रिल केलेल्या छिद्रावर प्री-कट ॲडेसिव्ह प्लग किंवा हॉट-मेल्ट सील लागू करते. सीलिंग वेळ आणि दबाव प्रोग्राम करण्यायोग्य आहेत.

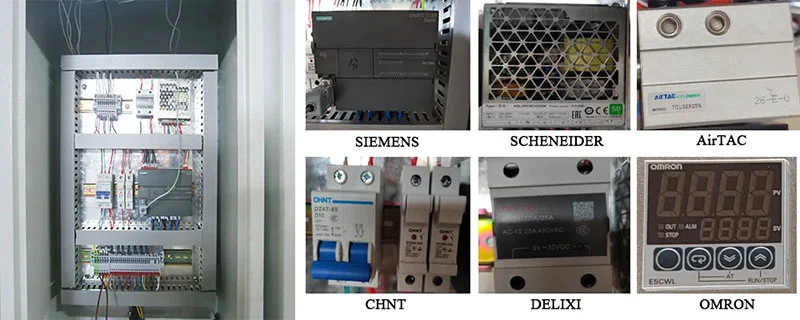

• नियंत्रण पॅनेल:बहु-भाषा समर्थनासह रंगीत टचस्क्रीन रिअल-टाइम उत्पादन डेटा, अलार्म स्थिती आणि देखभाल स्मरणपत्रे प्रदर्शित करते. PLC वेगवेगळ्या स्पेसर प्रोफाइलसाठी 100 पॅरामीटर संच साठवते.
• फ्रेम वाहतूक व्यवस्था:पॉवर्ड रोलर्स एकत्र केलेल्या स्पेसर फ्रेमला स्थितीत हलवतात. 2000×2000 मिमी पर्यंत ॲडजस्टेबल गाईड्स सेंटर फ्रेम्स आणि वायवीय क्लॅम्प्स ड्रिलिंग आणि फिलिंग दरम्यान फ्रेम स्थिर ठेवतात.

तांत्रिक तपशील

वारंवार विचारले जाणारे प्रश्न

Q1: फुलिंग ऑटोमॅटिक इन्सुलेटिंग ग्लास मॉलिक्युलर सिव्ह फिलिंग मशीनचे मुख्य कार्य काय आहे?

A: ते ॲल्युमिनियम स्पेसर बारमध्ये छिद्र पाडते, त्यांना आण्विक चाळणी डेसिकेंटने भरते आणि छिद्र आपोआप सील करते. ही प्रक्रिया इन्सुलेटिंग ग्लास युनिटमधील हवेतील पोकळीतील अवशिष्ट ओलावा काढून टाकते, जे कालांतराने अंतर्गत धुके टाळण्यास मदत करते.

Q2: हे मशीन कोणत्या आकाराच्या काचेच्या फ्रेम्स हाताळू शकते?

A: मशीन 2000 mm × 2000 mm पर्यंत फ्रेम्सवर प्रक्रिया करते. ॲल्युमिनियम स्पेसरची रुंदी 6 मिमी आणि 30 मिमी दरम्यान समायोजित करण्यायोग्य मार्गदर्शक आणि द्रुत-बदल भरणा-या नोजलद्वारे स्वीकारली जाते.

Q3: डेसिकेंट रिफिलिंग करण्यासाठी मशीनला मॅन्युअल हस्तक्षेप आवश्यक आहे का?

A: हॉपरचे स्वयंचलितपणे निरीक्षण केले जाते. जेव्हा डेसीकंट पातळी एका सेट पॉइंटच्या खाली येते, तेव्हा सिस्टम अलार्म सक्रिय करू शकते किंवा बाह्य पुरवठा प्रणालीशी कनेक्ट केलेले असल्यास, व्यत्यय कमी करून स्वयंचलित रीफिल सायकल ट्रिगर करू शकते.

Q4: स्थापनेसाठी वीज आणि हवेच्या दाबाची आवश्यकता काय आहे?

A: वायवीय घटकांसाठी 220V/50Hz सिंगल-फेज सप्लाय (1.0 kW एकूण पॉवर) आणि 0.6 MPa वर स्थिर कॉम्प्रेस्ड एअर सप्लाय आवश्यक आहे.

Q5: स्पेसरच्या आत डेसिकेंट राहील याची मशीन कशी खात्री करते?

उ: फिलिंग नोजल मागे घेतल्यानंतर, सीलिंग यंत्रणा ताबडतोब ड्रिल केलेल्या छिद्रावर सील लावते. हे डेसिकेंटला बाहेर पडण्यापासून प्रतिबंधित करते आणि सभोवतालच्या आर्द्रतेला IGU मध्ये असेंब्लीपूर्वी स्पेसरमध्ये प्रवेश करण्यापासून रोखते.

Q6: ऑपरेशन इंटरफेस वापरकर्ता अनुकूल आहे का?

A: टचस्क्रीन सर्व सायकल पॅरामीटर्स, उत्पादन काउंटर आणि अलार्म लॉगमध्ये प्रवेश प्रदान करते. वेगवेगळ्या स्पेसर प्रोफाइलसाठी पॅरामीटर सेट सेव्ह केले जाऊ शकतात आणि परत मागवले जाऊ शकतात, ऑर्डर दरम्यान स्विच करताना सेटअप वेळ कमी करते.
