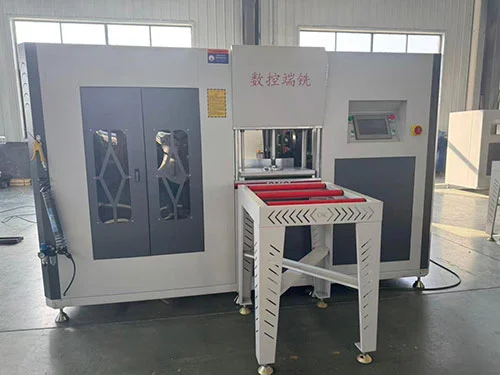

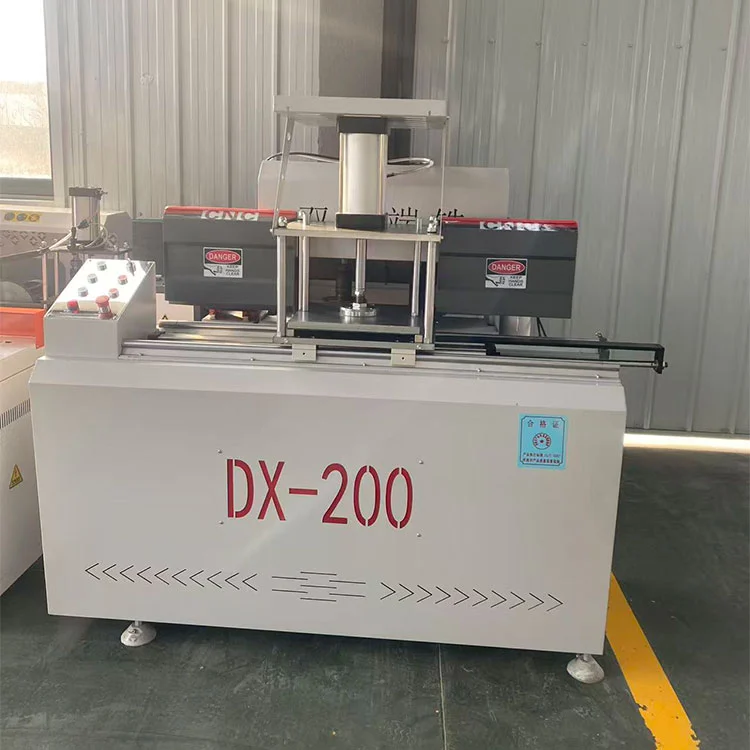

ड्युअल कट 4+2 ॲक्सिस एंड मिलर थर्मल ब्रेक ॲल्युमिनियम उत्पादन लाइन

ही डबल-कट 4+2 शाफ्ट एंड मिलिंग थर्मली तुटलेली ॲल्युमिनियम प्रोफाइल प्रोडक्शन लाइन एलबीएल मशीनने चीनमधील जिनान येथील कारखान्यात तयार केली होती. कंपनी 1996 पासून ॲल्युमिनियम धातूंचे दरवाजे आणि खिडकी उपकरणे तयार करत आहे आणि उत्पादन लाइन थेट कारखान्यातून विकली जाते. OEM/ODM कॉन्फिगरेशन स्वीकारले जातात. हे एंड मिलर दोन स्वतंत्र स्पिंडल वापरून थर्मल ब्रेक प्रोफाइलच्या उच्च-आवाज उत्पादनासाठी डिझाइन केले आहे जे निष्क्रिय रिटर्न स्ट्रोकशिवाय दोन्ही दिशांना कापतात. 4+2 अक्ष CNC प्रणाली स्पिंडलला स्थान देते आणि 0° आणि 90° दरम्यान त्यांचे अभिमुखता स्वयंचलितपणे बदलते. कास्ट-आयरन बेस, रेखीय मार्गदर्शक रेल आणि बॉल-स्क्रू ड्राइव्ह ±0.02 मिमीच्या आत पोझिशनिंग अचूकता ठेवतात आणि प्री-लोड केलेल्या प्रोग्रामसह 7-इंच टचस्क्रीन सेटिंग्ज व्यवस्थापित करतात.

ड्युअल कट 4+2 ॲक्सिस एंड मिलर थर्मल ब्रेक ॲल्युमिनियम उत्पादन लाइन

• ड्युअल-कट सिस्टम:दोन स्वतंत्र स्पिंडल, एक पुढे आणि एक उलट, प्रोफाइलच्या बाजूने दोन्ही दिशांना कापण्याची परवानगी देतात. मिलिंग सायकलला निष्क्रिय रिटर्न स्ट्रोकची आवश्यकता नसते, जे फक्त एकाच दिशेने कापणाऱ्या सिंगल-स्पिंडल मशीनच्या तुलनेत एकूण सायकल वेळ कमी करते.
• 4+2 अक्ष CNC नियंत्रण:चार सर्वो अक्ष रेषीय प्रोफाइल फीडिंग आणि पोझिशनिंग व्यवस्थापित करतात; दोन अतिरिक्त रोटरी अक्ष स्पिंडल 0° आणि 90° दरम्यान आपोआप स्विच करतात. हे लेआउट मॅन्युअल टूलींग बदल न करता एंड मिलिंग, टेनॉन कटिंग आणि मुलियन्स, प्रबलित मुलियन्स आणि फ्रेम प्रोफाइल्सवर नॉचिंग करण्यास परवानगी देते.
• थर्मल ब्रेक ॲल्युमिनियम सुसंगतता:कटरची भूमिती आणि क्लॅम्पिंग व्यवस्था थर्मल ब्रेक प्रोफाइलसाठी तयार केली गेली आहे, जेथे इन्सुलेट पट्टी अखंड राहिली पाहिजे आणि तयार खिडकी किंवा दरवाजाच्या असेंब्लीमध्ये चांगल्या थर्मल कामगिरीसाठी मिल्ड पृष्ठभागांनी घट्ट जॉइंट फिट प्रदान करणे आवश्यक आहे.

ड्युअल कट 4+2 ॲक्सिस एंड मिलर थर्मल ब्रेक ॲल्युमिनियम उत्पादन लाइन

• अचूकता आणि स्थिरता:यंत्राचा आधार कास्ट आयर्न आहे, जो मिलिंग दरम्यान ओलसर कंपनांना वस्तुमान प्रदान करतो. पोझिशनिंग अक्षांवर रेखीय मार्गदर्शक रेल आणि बॉल-स्क्रू ड्राईव्ह सातत्यपूर्ण ऑपरेशन अंतर्गत ±0.02mm मध्ये पुनरावृत्तीक्षमता राखतात. रबर-चेहर्यावरील जबड्यांसह वायवीय क्लॅम्प्स प्रोफाइलला पृष्ठभाग चिन्हांकित न करता सुरक्षितपणे धरून ठेवतात.

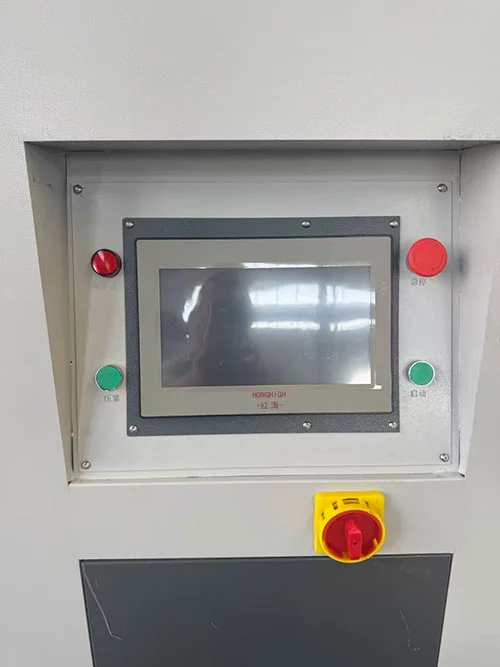

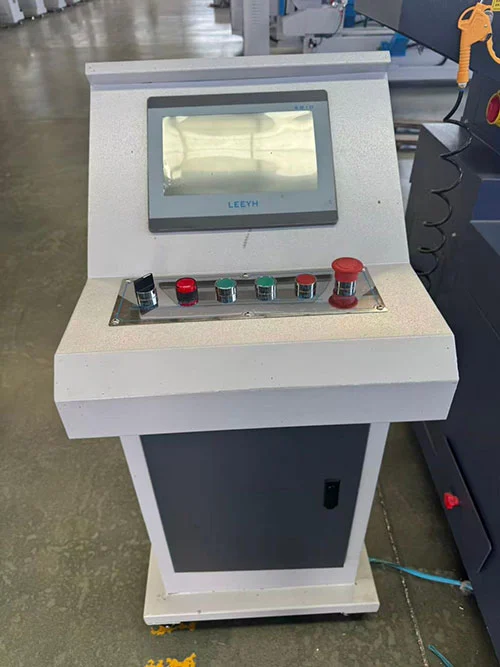

• ऑपरेशन आणि प्रोग्रामिंग:7-इंचाचा टचस्क्रीन इंटरफेस (ESTUN किंवा Schneider CNC सिस्टीम) सामान्यतः वापरले जाणारे प्रोफाईल प्रोग्राम संचयित करतो. ऑपरेटर प्रीसेट रिकॉल करू शकतो किंवा थेट नवीन आयाम प्रविष्ट करू शकतो. पर्यायी QR कोड स्कॅनिंग फंक्शन आपोआप संबंधित मशीनिंग प्रोग्राम लोड करू शकते, सेटअप वेळ आणि इनपुट त्रुटींची संभाव्यता कमी करते.

ड्युअल कट 4+2 ॲक्सिस एंड मिलर थर्मल ब्रेक ॲल्युमिनियम उत्पादन लाइन ॲप्लिकेशन्स

• थर्मल ब्रेक ॲल्युमिनियम दरवाजा आणि विंडो mullion / transom एंड मिलिंग
• फ्रेम आणि सॅश प्रोफाइल टेनॉन आणि ग्रूव्ह प्रक्रिया
• पडदा भिंत ॲल्युमिनियम प्रोफाइल एंड फेस मशीनिंग
• उच्च व्हॉल्यूम ॲल्युमिनियम विंडो उत्पादन लाइन

हे कसे कार्य करते

दड्युअल कट 4+2 ॲक्सिस एंड मिलर थर्मल ब्रेक ॲल्युमिनियम उत्पादन लाइनवायवीय क्लॅम्प्समध्ये थर्मल ब्रेक ॲल्युमिनियम प्रोफाइल लोड करून ऑपरेटरसह कार्य करते. 4+2 अक्ष CNC नियंत्रण स्पिंडलला योग्य कोनात (0° किंवा 90°) ठेवते आणि प्रोफाइलच्या टोकांना मिल करण्यासाठी त्यांना रेखीय अक्षांसह हलवते. एक स्पिंडल फॉरवर्ड पासमध्ये कट करतो आणि दुसरा स्पिंडल, विरुद्ध दिशेने फिरत, रिटर्न पासवर कट पूर्ण करतो — किंवा प्रोग्रामवर अवलंबून, दोन्ही एकाच वेळी वेगवेगळ्या चेहऱ्यावर मशीन करू शकतात. मिलिंग डेप्थ, टेनॉनची लांबी आणि खोबणीचे परिमाण टचस्क्रीनद्वारे सेट केले जातात. ड्युअल-कट क्रिया म्हणजे स्पिंडल्स संपूर्ण चक्रात गुंतलेले असतात आणि क्लॅम्प्स बाहेर पडल्यानंतर प्रोफाइल पुढील प्रक्रियेसाठी तयार होते.

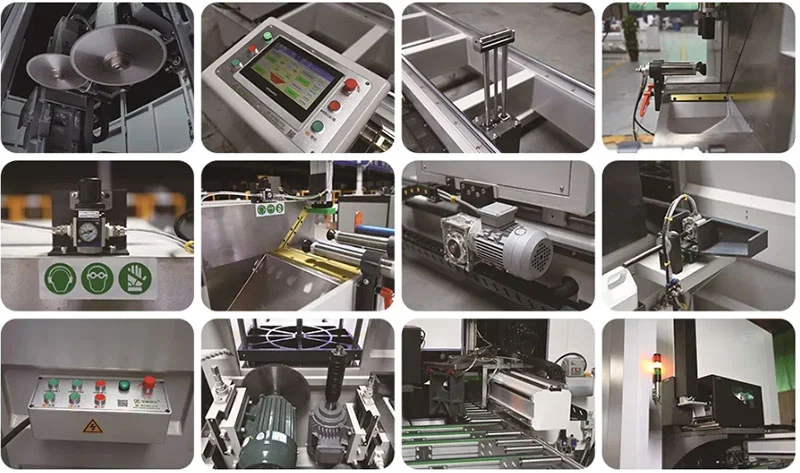

मुख्य घटक

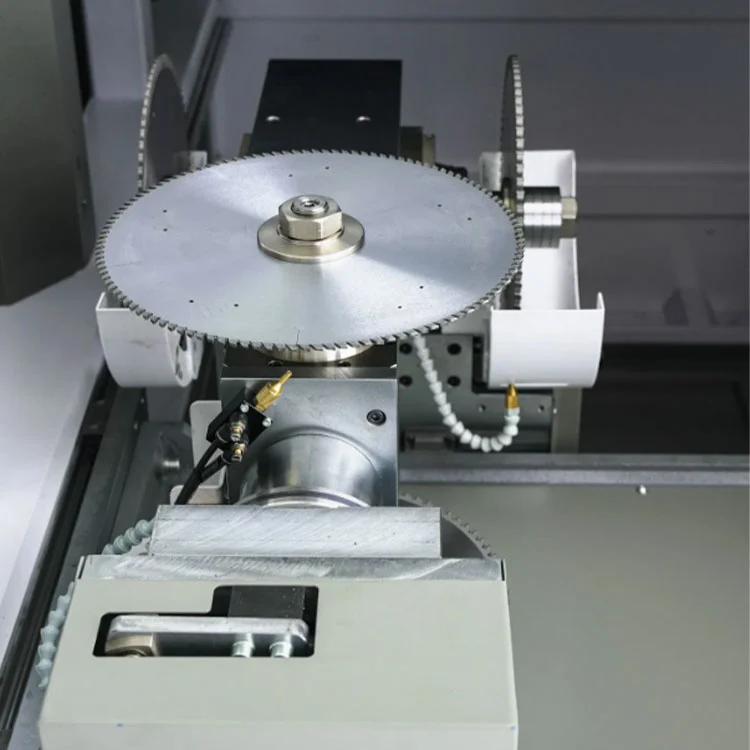

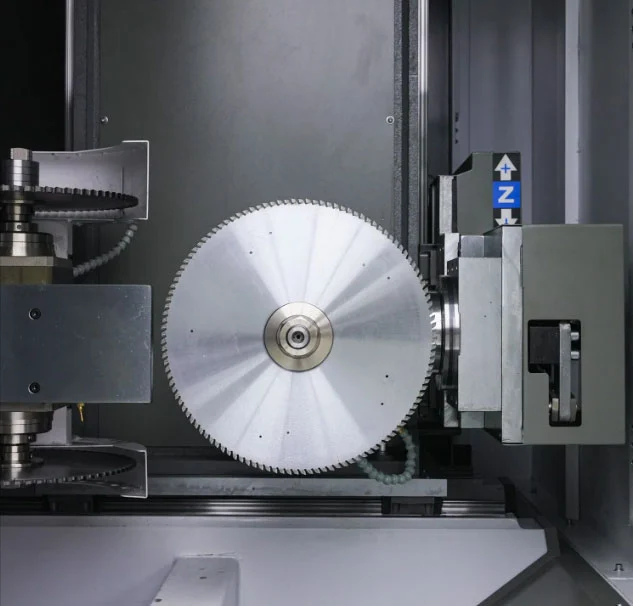

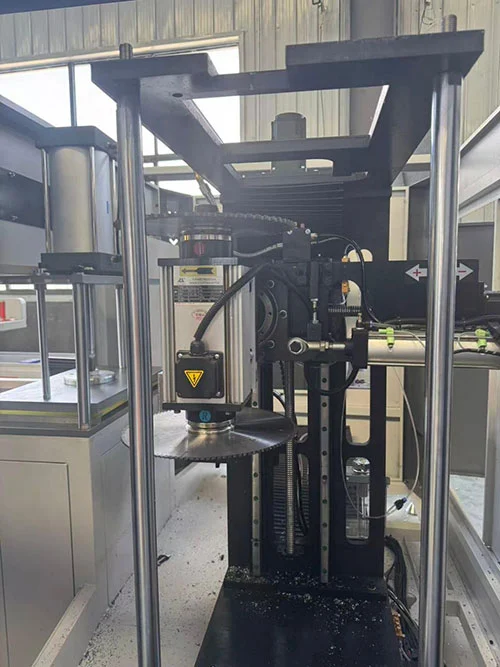

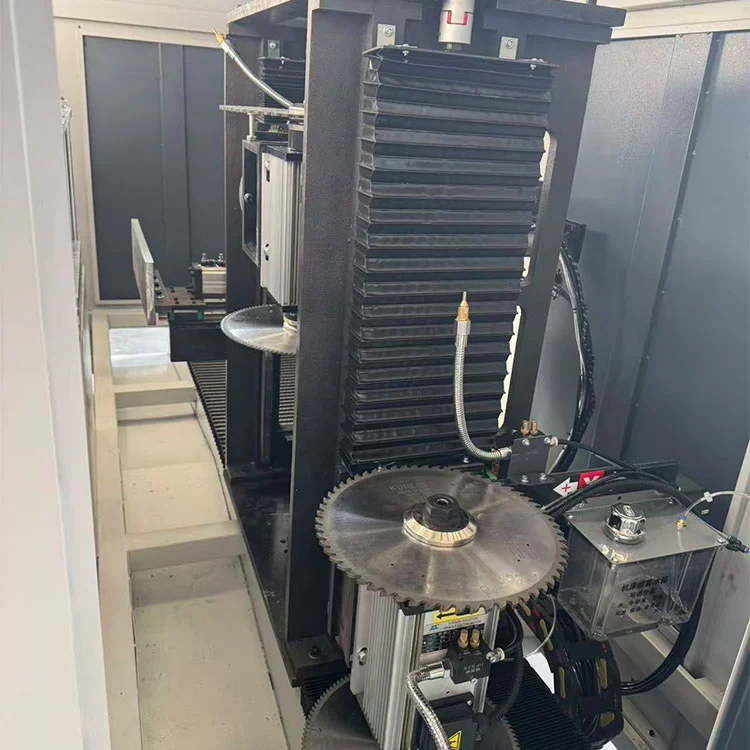

• ट्विन स्पिंडल (2×3kW):प्रत्येक स्पिंडल मोटर 2800rpm वर 3kW वितरीत करते आणि φ230mm ते φ350mm पर्यंत मिलिंग कटर स्वीकारते. एक स्पिंडल घड्याळाच्या दिशेने रोटेशनसाठी कॉन्फिगर केले आहे, दुसरे घड्याळाच्या उलट दिशेने, पुनर्स्थित न करता द्विदिश कटिंग सक्षम करते.

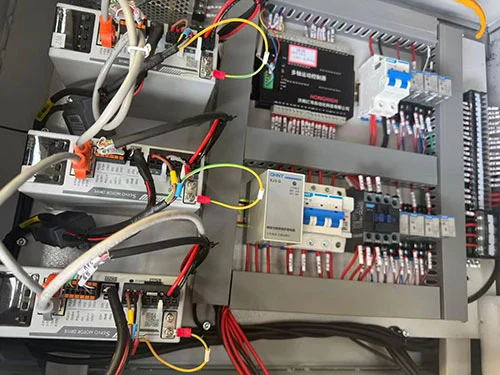

• 4+2 अक्ष CNC प्रणाली:CNC कंट्रोलर (ESTUN किंवा Schneider) चार रेखीय सर्वो अक्ष (प्रोफाइल फीड आणि टूल पोझिशनिंग) आणि दोन रोटरी अक्ष (स्पिंडल अँगल स्विचिंग) समन्वयित करतो. यूएसबी, टचस्क्रीन किंवा पर्यायी QR कोड स्कॅनरद्वारे प्रोग्राम लोड केले जाऊ शकतात.
• कास्ट-लोह बेस आणि रेखीय मार्गदर्शक:जड कास्ट-लोह पलंग एक स्थिर पाया प्रदान करतो. रेखीय मार्गदर्शक रेल आणि अचूक बॉल स्क्रू कमीत कमी बॅकलॅशसह गुळगुळीत, अचूक अक्ष हालचाली सुनिश्चित करतात.
• रबर संरक्षणासह वायवीय क्लॅम्पिंग:क्लॅम्प्स मिलिंग दरम्यान प्रोफाइल सुरक्षितपणे धरून ठेवतात. पृष्ठभागावरील ओरखडे आणि ॲल्युमिनियमचे विकृतीकरण टाळण्यासाठी संपर्क पृष्ठभागावर रबर पॅड बसवले जातात.
• धूळ काढण्याचे पोर्ट:धूळ काढण्याच्या प्रणालीसाठी कनेक्शन पॉइंट सतत ऑपरेशन दरम्यान कार्य क्षेत्र ॲल्युमिनियम चिप्सपासून मुक्त ठेवण्यास मदत करते.

तांत्रिक तपशील

• वीज पुरवठा: 380V / 50Hz / 3Ph
• एकूण शक्ती: 8.8 kW (2 × 3 kW स्पिंडल मोटर्स + सर्वो ड्राइव्ह)
• स्पिंडल स्पीड: 2800 rpm
• मिलिंग कटर व्यास: φ230--φ350 मिमी (सानुकूल करण्यायोग्य)
• कार्यरत हवेचा दाब: 0.5--0.8 MPa
• कमाल मिलिंग खोली: 80 मिमी
• कमाल प्रोफाइल आकार: रुंदी ≤120 मिमी, उंची ≤150 मिमी
• मशीन आकारमान: 1700 × 800 × 1500 मिमी
• वजन: ≈ 450 किलो

कारखाना आणि विक्रीनंतर

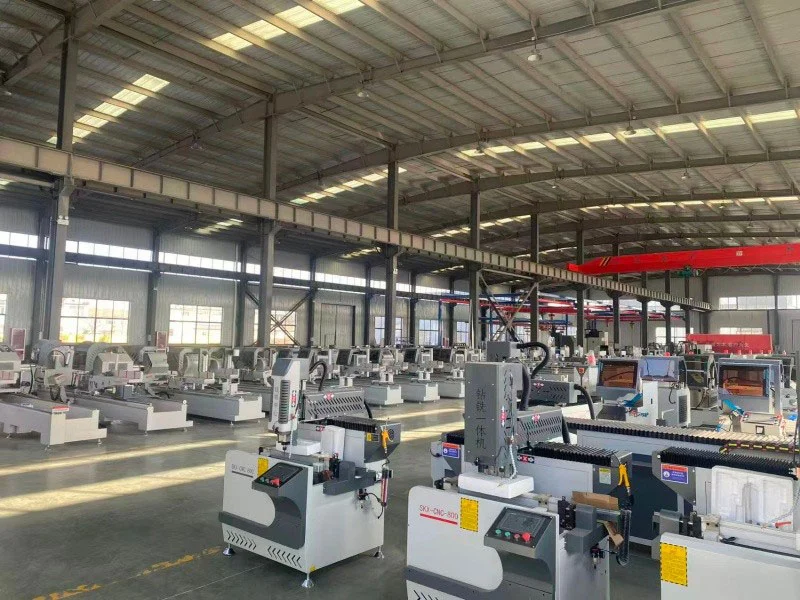

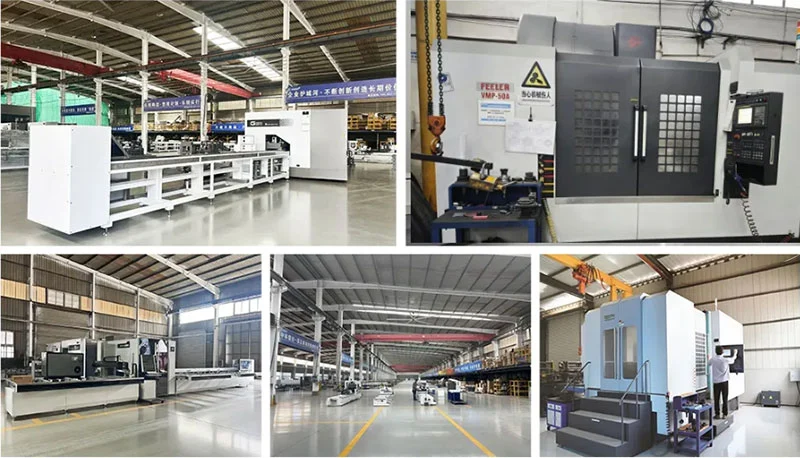

Lebulang मशीनने 1996 पासून आपली जिनान उत्पादन साइट ऑपरेट केली आहे, खिडकी, दरवाजा आणि प्रोफाइल प्रोसेसिंग मशिनचे उत्पादन केले आहे. दड्युअल कट 4+2 ॲक्सिस एंड मिलर थर्मल ब्रेक ॲल्युमिनियम उत्पादन लाइनसीई आणि आयएसओ प्रमाणपत्रांसह कारखान्यातून थेट जहाजे. एक वर्षाची स्ट्रक्चरल वॉरंटी मानक आहे. रिमोट इंस्टॉलेशन वॉकथ्रू, प्रशिक्षण मीडिया आणि ऑनलाइन समर्थन विनामूल्य समाविष्ट केले आहे. उपभोग्य वस्तू - कटर, जबडा, सील - स्टॉकमध्ये ठेवल्या जातात. ऑन-साइट कमिशनिंगची व्यवस्था केली जाऊ शकते.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: तुमची उपकरणे खिडकी/दार प्रोफाइल आणि ॲल्युमिनियम पडदे वॉल प्रोफाइल दोन्ही हाताळू शकतात?

उ: होय. आमचा कारखाना दारे, खिडक्या आणि पडद्याच्या भिंती तयार करण्यासाठी बुद्धिमान मशीन तयार करतो. उदाहरणार्थ, G20/G50 वर्कस्टेशन पूर्ण-प्रक्रिया मशीनिंग हाताळते, तर आमचे LBL-ब्रँड आरे प्रोफाइल 45° ते 135° पर्यंत कोनातून कापतात. आम्ही तुमच्या विशिष्ट उत्पादन गरजांवर आधारित उपकरणांची शिफारस करतो.

प्रश्न: ऑपरेशन जटिल आहे का? मला अनेक कुशल कामगारांची गरज आहे का?

उ: कमीत कमी प्रशिक्षणाने चालवल्या जाणाऱ्या मशीनची रचना आम्ही करतो. CNC प्रणाली प्रीसेट प्रोग्राम्स साठवते आणि इंटरफेस सरळ मेनू वापरते. कोणतेही प्रगत प्रोग्रामिंग ज्ञान आवश्यक नाही. तुमच्या कर्मचाऱ्यांना त्वरीत कुशल होण्यासाठी आम्ही विनामूल्य प्रशिक्षण साहित्य, दूरस्थ मार्गदर्शन आणि इंस्टॉलेशन व्हिडिओ प्रदान करतो.

प्रश्न: प्रक्रिया अचूकता आणि दीर्घकालीन स्थिरतेबद्दल काय?

उ: आम्ही सर्वो मोटर्ससह कास्ट-लोह मशीन बॉडी, रेखीय मार्गदर्शक रेल आणि बॉल-स्क्रू ड्राइव्ह वापरतो. मुख्य घटक आंतरराष्ट्रीय मान्यताप्राप्त पुरवठादारांकडून मिळवले जातात. डायमंड-टिप्ड टूल्स आणि स्वयंचलित स्नेहन प्रणाली कटिंग गुणवत्ता राखण्यात आणि घटकांचे आयुष्य वाढविण्यात मदत करतात, कालांतराने सातत्यपूर्ण अचूकतेस समर्थन देतात.

प्रश्न: तुम्ही कोणती विक्रीनंतरची सेवा प्रदान करता?

उत्तर: आम्ही 24-तास ऑनलाइन समर्थन, एक वर्षाची वॉरंटी आणि आजीवन देखभाल सेवा ऑफर करतो. व्हिडिओ कॉलद्वारे दूरस्थ समस्यानिवारण उपलब्ध आहे. ऑन-साइट भेट आवश्यक असल्यास, आम्ही अतिरिक्त खर्चाने त्याची व्यवस्था करू शकतो. स्पेअर पार्ट्स स्टॉकमध्ये ठेवले जातात आणि त्वरीत पाठवले जाऊ शकतात.
