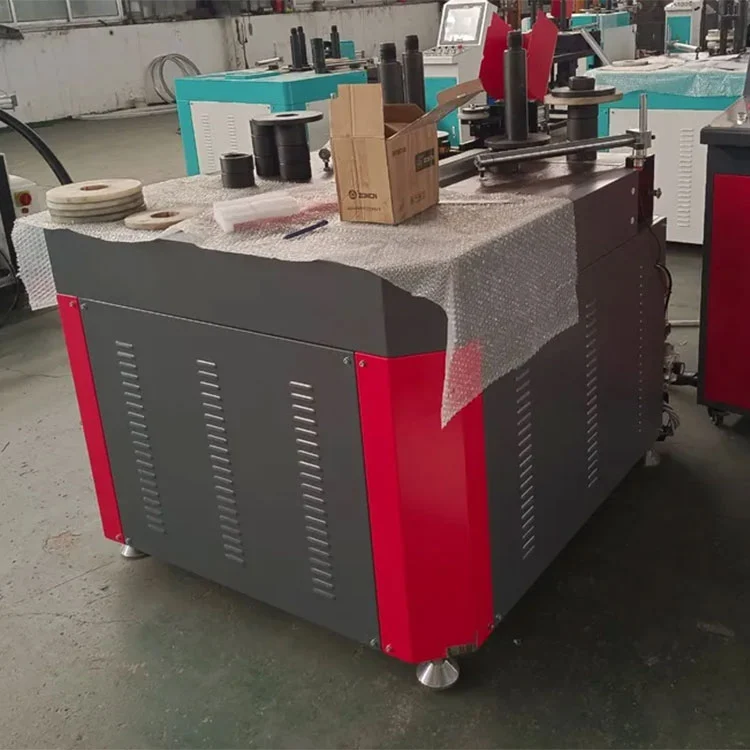

सीएनसी फोर हेड कॉर्नर क्रिमिंग मशीन
CNC फोर हेड कॉर्नर क्रिमिंग मशीन CLM4S-1800×3000 हे उच्च-स्तरीय स्वयंचलित उपकरण आहे जे ॲल्युमिनियम विंडो, दरवाजा आणि थर्मल ब्रेक प्रोफाइलच्या 90° कॉर्नर क्रिमिंगसाठी डिझाइन केलेले आहे. हे एकाच चक्रात चार-कोपऱ्यांचे क्रिमिंग पूर्ण करू शकते, मोठ्या प्रमाणात उत्पादनासाठी उत्पादन कार्यक्षमतेत कमालीची सुधारणा करते. सीएनसी सर्वो सिस्टम आणि अचूक बॉल स्क्रू ट्रान्समिशनसह सुसज्ज, हे अचूक स्थिती आणि सातत्यपूर्ण क्रिमिंग गुणवत्ता सुनिश्चित करते. हेवी-ड्यूटी वेल्डेड फ्रेम आणि स्थिर हायड्रॉलिक सिस्टीम मजबूत क्रिमिंग फोर्स प्रदान करते, ज्यामुळे प्रीमियम ॲल्युमिनियम दरवाजे आणि खिडक्यांच्या उच्च-शक्तीच्या कॉर्नर कनेक्शनसाठी ते आदर्श बनते. ही एलबीएल ब्रँडची हॉट सेल उत्पादने आहे. आम्ही 19 वर्षांपासून मशीन तयार करतो
शेंडॉन्ग लेबुलंग प्रिसिजन मशिनरी कं, लिमिटेड, जीनान, चीनमध्ये एलबीएल मशीन ब्रँड अंतर्गत स्वतःची उत्पादन सुविधा चालवते, 1996 पासून ॲल्युमिनियम आणि पीव्हीसी प्रक्रिया उपकरणे तयार करत आहे.सीएनसी फोर हेड कॉर्नर क्रिमिंग मशीनCE आणि ISO 9001 प्रमाणपत्र आहे आणि फॅक्टरी-थेट आधारावर विकले जाते. OEM आणि ODM कॉन्फिगरेशन स्वीकारले जातात. हे मशीन ॲल्युमिनियम किंवा थर्मल ब्रेक ॲल्युमिनियमच्या खिडकी किंवा दरवाजाच्या चौकटीचे चारही कोपरे एकाच चक्रात क्रिम करते. चार क्रिमिंग हेड, प्रत्येक हायड्रॉलिक सिलेंडरने चालवलेले, सर्वो मोटर्स आणि बॉल स्क्रू CNC नियंत्रणाखाली ठेवतात. टचस्क्रीन PLC आठवणीसाठी फ्रेम परिमाणे संग्रहित करते आणि पुनरावृत्ती स्थिती अचूकता ±0.1 मिमीच्या आत असते. कमाल फ्रेम आकारमान 1800 मिमी उंच बाय 3000 मिमी रुंद आहे. प्रोफाइल रुंदी क्षमता 100 मिमी पर्यंत आहे. हायड्रॉलिक सिस्टीम 15 MPa चा रेटेड प्रेशर आणि 48 kN चे क्रिमिंग फोर्स देते, दोन-स्टेज हाय-लो प्रेशर फीडसह जे स्ट्रोक वेगाने पूर्ण करते आणि नंतर सायकलच्या शेवटी पूर्ण दाब लागू करते.
मुख्य वैशिष्ट्ये
- चार-डोके एकाच वेळी क्रिमिंग:दसीएनसी फोर हेड कॉर्नर क्रिमिंग मशीनएका प्रेसिंग सायकलमध्ये फ्रेमचे सर्व चार कोपरे पूर्ण करते. हे एकल-हेड किंवा दुहेरी-हेड पर्यायांच्या तुलनेत हाताळणीचा वेळ कमी करते, जेथे कोपऱ्यांच्या प्रत्येक जोडीसाठी फ्रेम पुनर्स्थित आणि पुन्हा क्लॅम्प करणे आवश्यक आहे.
- सीएनसी सर्वो पोझिशनिंग:प्रत्येक क्रिमिंग हेड सर्वो मोटरद्वारे बॉल स्क्रू चालविण्याद्वारे स्थित आहे. ऑपरेटर टचस्क्रीनवर फ्रेमचा आकार निवडतो आणि हेड आपोआप आवश्यक पोझिशनवर जातात. समान प्रणाली एकाधिक फ्रेम पाककृती संग्रहित करते. रिपीट पोझिशनिंग अचूकता ±0.1 मिमी वर निर्दिष्ट केली आहे, कर्ण त्रुटी सामान्यत: 1 मिमीच्या आत आणि योग्यरित्या तयार केलेल्या प्रोफाइलमध्ये 0.15 मिमीच्या खाली सीम त्रुटी असते.
- फ्रेम आकार श्रेणी:मशिन 550 × 550 मिमी पासून 1800 मिमी उंचीपर्यंत आणि 3000 मिमी रुंदीपर्यंत फ्रेम हाताळते, निवासी आणि व्यावसायिक उत्पादनामध्ये आढळणाऱ्या ॲल्युमिनियमच्या खिडक्या आणि दरवाजाच्या चौकटीचे बहुतेक परिमाण कव्हर करते.
- हायड्रोलिक क्रिमिंग सिस्टम:प्रत्येक डोके 15 MPa च्या रेट केलेल्या तेलाच्या दाबासह आणि 48 kN च्या एकूण क्रिमिंग फोर्ससह हायड्रॉलिक सिलेंडरद्वारे चालविले जाते. हायड्रॉलिक सर्किट दोन-स्टेज उच्च-कमी दाब अनुक्रम वापरते: वेगवान दृष्टिकोन स्ट्रोक सायकल वेळ कमी करते, तर स्ट्रोकच्या शेवटी उच्च-दाब होल्ड एक घट्ट कोपरा कनेक्शन सुनिश्चित करते.
- वायवीय हलणारे क्लॅम्प्स:क्लॅम्पिंग युनिट्स फ्रेम लोडिंगसाठी आपोआप पुढे जातात आणि अनलोडिंगसाठी क्रिमिंग केल्यानंतर मागे घेतात. प्रोफाइलला स्थितीत ठेवण्यासाठी आणि दाबण्याच्या स्ट्रोक दरम्यान विकृत होण्याचा धोका कमी करण्यासाठी क्लॅम्पिंग फोर्स दोन दिशांनी लागू केले जाते.
तांत्रिक तपशील
| आयटम | पॅरामीटर |
| मॉडेल | CLM4S-1800×3000 |
| नियंत्रण प्रणाली | CNC + सर्वो ड्राइव्ह |
| कमाल फ्रेम आकार | 1800mm × 3000mm (H×W) |
| किमान फ्रेम आकार | 550 मिमी × 550 मिमी |
| लागू प्रोफाइल | ॲल्युमिनियम, थर्मल ब्रेक ॲल्युमिनियम |
| प्रोफाइल रुंदी | ≤100 मिमी |
| Crimping फोर्स | 48KN |
| रेट केलेले तेल दाब | 15MPa |
| हायड्रोलिक टाकी | 60L |
| वीज पुरवठा | 380V / 50Hz |
| एकूण शक्ती | 7.5kW |
| कार्यरत हवेचा दाब | 0.5--0.8MPa |
| एकूण परिमाण | 4700×2200×2500mm |
| निव्वळ वजन | 2500 किलो |
| प्रमाणन | CE, ISO9001 |
हे कसे कार्य करते
दसीएनसी फोर हेड कॉर्नर क्रिमिंग मशीनटचस्क्रीनवर फ्रेम डायमेंशन एंट्रीने सुरू होणाऱ्या क्रमाने चालते. सर्वो-चालित बॉल स्क्रू अक्षांवर बसवलेले चार क्रिमिंग हेड, प्रोग्राम केलेल्या पोझिशनवर स्वयंचलितपणे हलतात. ऑपरेटर कट आणि तयार केलेले ॲल्युमिनियम प्रोफाइल क्लॅम्पिंग फिक्स्चरमध्ये ठेवतो. वायवीय क्लॅम्प्स उभ्या आणि क्षैतिज दोन्ही दिशानिर्देशांवरून दाब लागू करून, प्रोफाइलला जागी ठेवण्यासाठी व्यस्त असतात. एकदा क्लॅम्प केल्यावर, हायड्रॉलिक सर्किट दोन टप्प्यांत सक्रिय होते: कमी-दाब द्रुतगतीने क्रिमिंग टूल्स प्रोफाइलच्या कोपऱ्यांच्या संपर्कात आणतात आणि उच्च-दाब होल्ड कॉर्नर जॉइंट पूर्ण करण्यासाठी संपूर्ण 48 kN क्रिमिंग फोर्स लागू करते. होल्ड टाइमनंतर, क्लॅम्प्स सोडले जातात, क्रिमिंग टूल्स मागे घेतात आणि तयार फ्रेम काढली जाऊ शकते. सर्व चार कोपरे एका चक्रात पूर्ण केले जातात, म्हणून फ्रेमला पुनर्स्थित करण्याची आवश्यकता नाही.
मुख्य घटक
- सर्वो मोटर्स आणि बॉल स्क्रू:चार डोक्यांपैकी प्रत्येक हेड स्वतंत्रपणे AC सर्वो मोटरद्वारे अचूक बॉल स्क्रूला जोडलेले आहे. ही व्यवस्था ±0.1 मिमी पुनरावृत्ती प्रदान करते आणि मॅन्युअल समायोजनाशिवाय हेड्स वेगवेगळ्या फ्रेम आकारांसाठी पुनर्स्थित करण्याची परवानगी देते.
- हायड्रोलिक पॉवर युनिट:60-लिटर टाकी चार हायड्रॉलिक सिलिंडरला प्रेशर कंट्रोल व्हॉल्व्हसह मॅनिफोल्डद्वारे तेल पुरवते. उच्च-कमी दाब दोन-टप्प्याचा क्रम पीएलसीद्वारे सोलेनोइड वाल्व्हद्वारे व्यवस्थापित केला जातो.

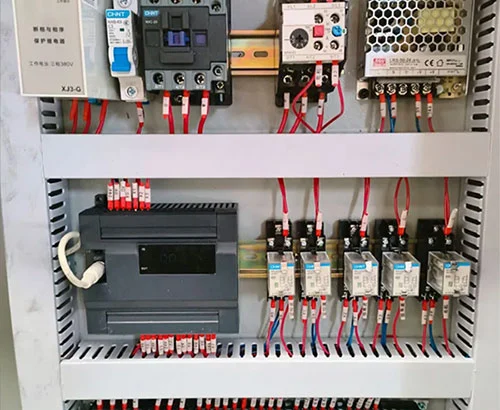

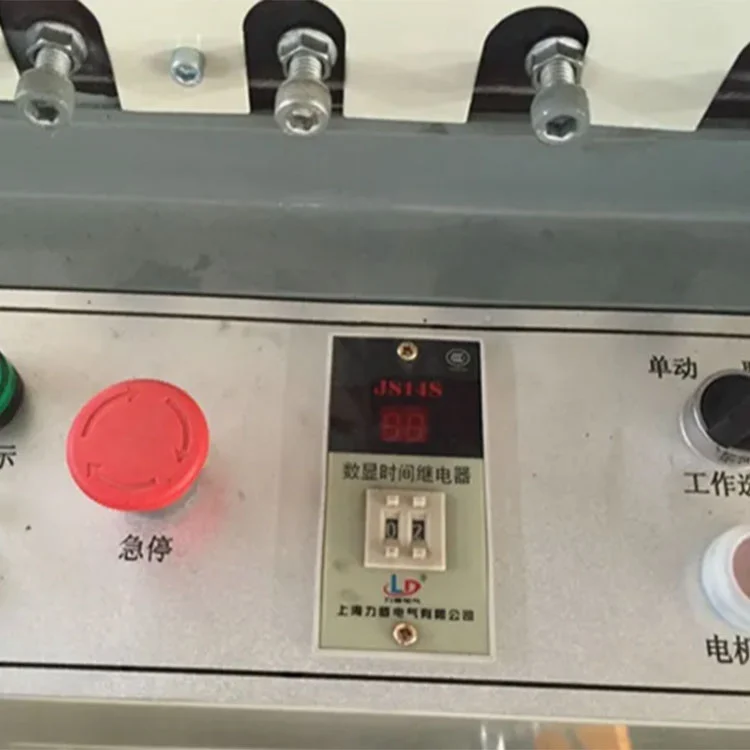

- टचस्क्रीन आणि पीएलसी:औद्योगिक टचस्क्रीन फ्रेम आकार सेटिंग्ज, संग्रहित कार्यक्रम, उत्पादन काउंटर आणि अलार्म संदेश प्रदर्शित करते. सामान्यतः उत्पादित फ्रेम परिमाणांसाठी पॅरामीटर पाककृती जतन केल्या जाऊ शकतात आणि परत मागवल्या जाऊ शकतात.

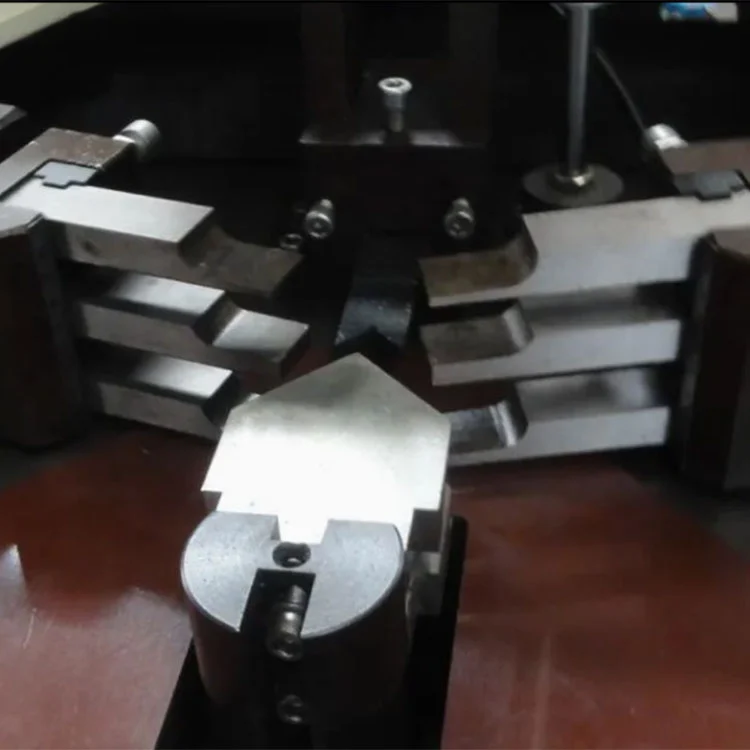

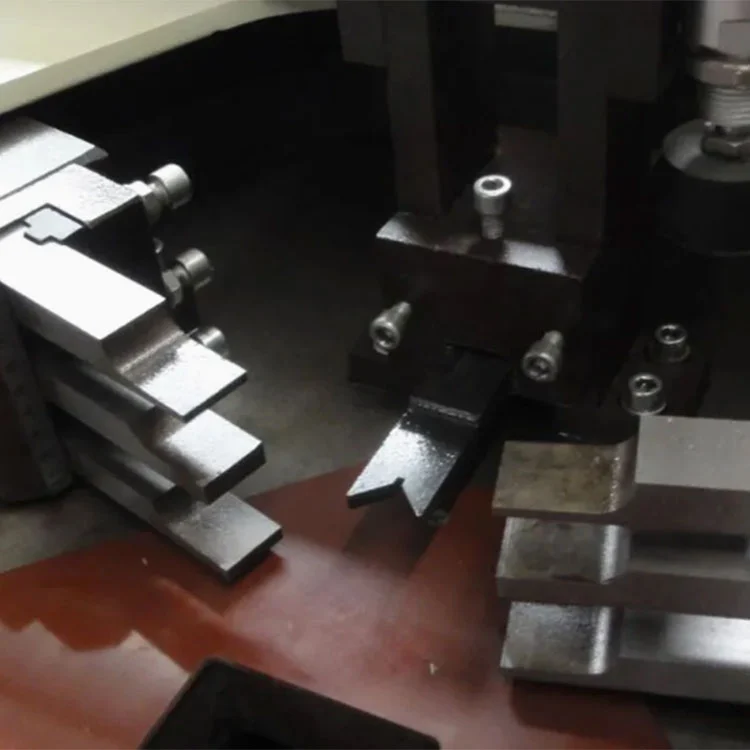

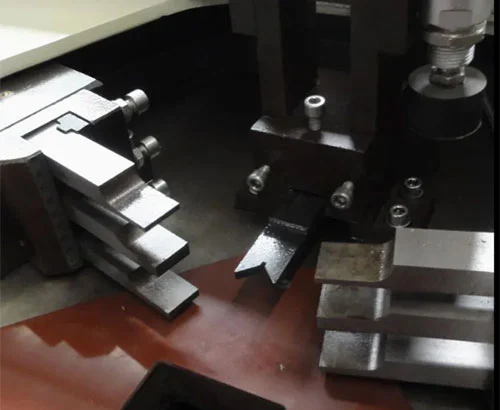

- क्रिमिंग साधने:कठिण स्टील क्रिमिंग चाकू प्रोफाइल भूमितीशी जुळण्यासाठी मशीन केले जातात. वेगवेगळ्या प्रोफाइल क्रॉस-सेक्शनसाठी टूलिंग सेटची देवाणघेवाण केली जाऊ शकते. चाकू खोली आणि संरेखनासाठी समायोजित करण्यायोग्य आहेत.
- वायवीय क्लॅम्पिंग सिस्टम:क्लॅम्प पुढे सरकतात आणि रेखीय मार्गदर्शकांवर मागे घेतात. क्लॅम्पिंग फोर्स वायवीय सिलिंडरद्वारे 0.5-0.8 MPa वर नियंत्रित दाबाने पुरवले जाते. दुहेरी-दिशा क्लॅम्पिंग डिझाइन क्रिमिंग दरम्यान प्रोफाइल स्थिर करण्यासाठी दोन बाजूंनी बल लागू करते.
- मशीन फ्रेम:वेल्डेड स्टील स्ट्रक्चर चार हलणाऱ्या डोक्यांना आणि निश्चित सेंट्रल वर्कटेबलला सपोर्ट करते. फ्रेम क्रिमिंग दरम्यान व्युत्पन्न प्रतिक्रिया शक्तींचा प्रतिकार करण्यासाठी आणि कालांतराने डोके संरेखन राखण्यासाठी डिझाइन केले आहे.
अनुप्रयोग परिस्थिती
ॲल्युमिनियम विंडो मॅन्युफॅक्चरिंग
केसमेंट, स्लाइडिंग आणि थर्मल ब्रेक इन्सुलेटेड विंडो फ्रेमचे क्रिमिंग.
ॲल्युमिनियम दरवाजा उत्पादन
प्रवेशद्वार, बाल्कनीचे दरवाजे, अग्निरोधक ॲल्युमिनियम दरवाजे आणि आतील ॲल्युमिनियम दरवाजाच्या चौकटींचे कॉर्नर असेंब्ली.
पडदा भिंत आणि इमारत प्रोफाइल
ॲल्युमिनियम म्युलियन्स, ट्रान्सम्स आणि दर्शनी प्रोफाइलचे 90° कॉर्नर क्रिमिंग.
उच्च-आवाज उत्पादन
मध्यम आणि मोठ्या ॲल्युमिनियम दरवाजा आणि खिडकीच्या कारखान्यांमध्ये वापरले जाते जेथे एका चक्रात चार कोपरे पूर्ण केल्याने प्रति-फ्रेम प्रक्रिया वेळ कमी होतो आणि उच्च दैनिक उत्पादनास समर्थन मिळते.
उत्पादक आणि हमी
शेंडॉन्ग लेबुलंग प्रिसिजन मशिनरी कं, लि., Lebulang मशीन म्हणून कार्यरत, 1996 पासून त्यांच्या जिनान सुविधेवर ॲल्युमिनियम आणि PVC खिडकी आणि दरवाजा प्रक्रिया उपकरणे तयार करत आहे. कंपनी R&D, मशीनिंग, असेंब्ली, टेस्टिंग आणि इन-हाउस विक्री व्यवस्थापित करते. दसीएनसी फोर हेड कॉर्नर क्रिमिंग मशीनया एकात्मिक प्रणाली अंतर्गत तयार केले आहे आणि CE आणि ISO 9001 प्रमाणन सह थेट कारखाना पुरवले आहे. एक वर्षाची वॉरंटी मुख्य संरचना कव्हर करते. व्हिडिओ निदान आणि ऑपरेशन मार्गदर्शनासह दूरस्थ तांत्रिक समर्थन समाविष्ट आहे. सुटे भाग जसे की क्रिमिंग चाकू, सील आणि फिल्टर घटकांचा साठा केला जातो आणि ते स्वतंत्रपणे ऑर्डर केले जाऊ शकतात. ऑन-साइट इन्स्टॉलेशन आणि कमिशनिंगची व्यवस्था अतिरिक्त खर्चाने केली जाऊ शकते.
वारंवार विचारले जाणारे प्रश्न
Q1: CLM4S चा अर्थ काय आहे?
A: CNC कॉर्नर मशीन 4-हेड सर्वो. "4" चार स्वतंत्र क्रिमिंग हेड्सचा संदर्भ देते.
Q2: मशीन हाताळू शकते कमाल फ्रेम आकार काय आहे?
A: मानक कॉन्फिगरेशन 1800 मिमी उंच आणि 3000 मिमी रुंद पर्यंत फ्रेम हाताळते. ऑर्डरच्या वेळी गैर-मानक आकारांवर चर्चा केली जाऊ शकते.
Q3: नवीन कामगारांसाठी मशीन ऑपरेट करणे कठीण आहे का?
A: संचित फ्रेम प्रोग्रामसह कार्य टचस्क्रीनद्वारे केले जाते. इंग्रजी भाषेचे मॅन्युअल आणि व्हिडिओ प्रशिक्षण दिले जाते. बहुतेक ऑपरेटर एक ते दोन कामकाजाच्या दिवसांत दैनंदिन दिनचर्या शिकतात.
Q4: कोणत्या प्रकारचे पेमेंट आणि वितरण अटी उपलब्ध आहेत?
उ: T/T किंवा L/C द्वारे USD, EUR आणि GBP सह प्रमुख चलनांमध्ये पेमेंट केले जाऊ शकते. मानक वितरण अटी FOB Qingdao किंवा जिनान आहेत. सीएफआर, सीआयएफ आणि EXW देखील शिपमेंट गंतव्यस्थानावर अवलंबून स्वीकारले जातात.
Q5: विशिष्ट प्रोफाइलसाठी क्रिमिंग टूलिंग सानुकूलित केले जाऊ शकते?
उ: होय, ग्राहकाच्या प्रोफाइल क्रॉस-सेक्शनशी जुळण्यासाठी क्रिमिंग चाकू मशीन केले जाऊ शकतात. योग्य टूलिंग सेट तयार करण्यासाठी ऑर्डर प्रक्रियेदरम्यान प्रोफाइल नमुना किंवा रेखाचित्र आवश्यक आहे.
